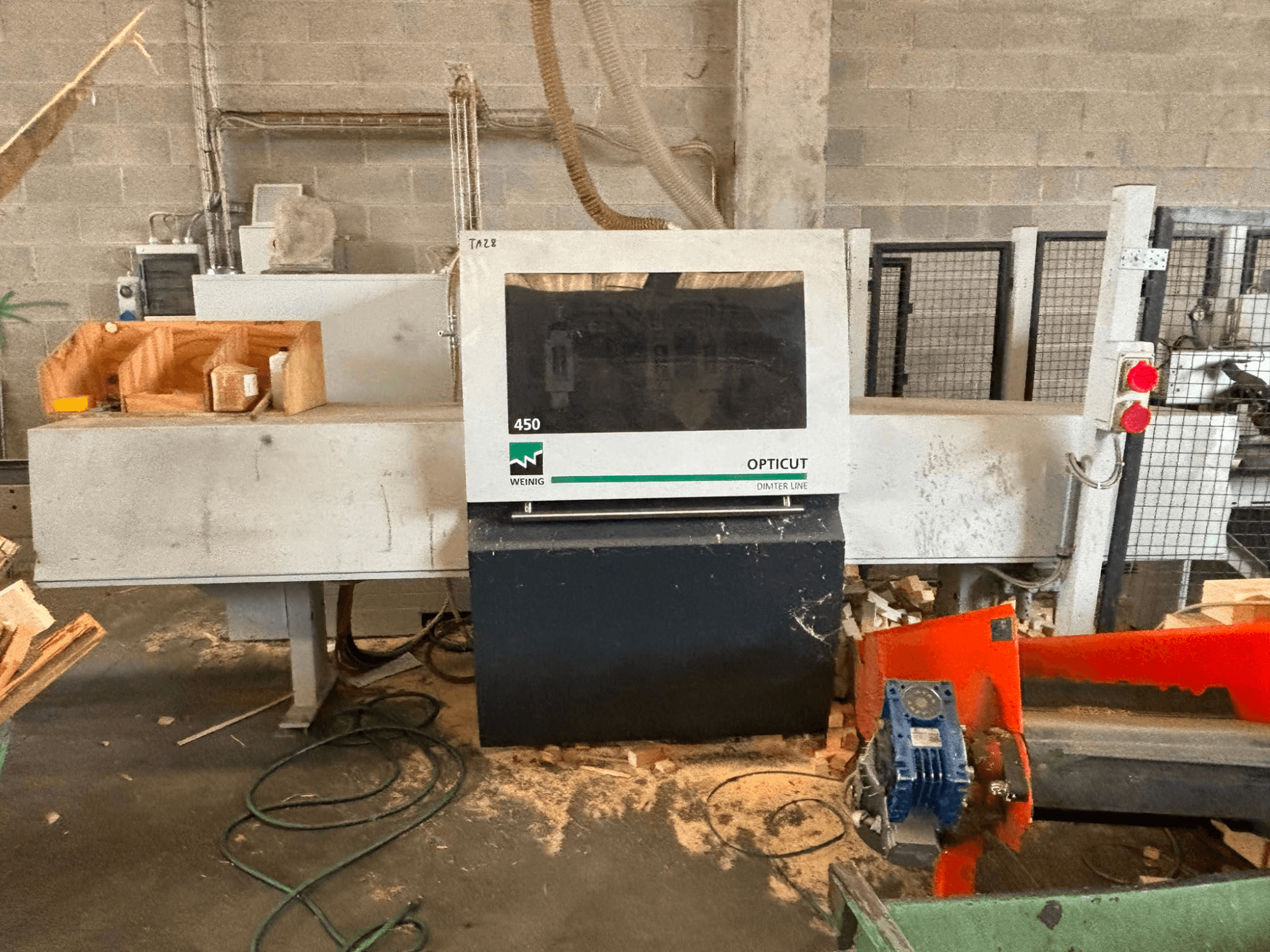

WEINIG / DIMTER - OptiCut 450DE-SAW-WEI-2019-00001

Pracovní výška: 900 mm

Směr posuvu: posuv vlevo

Průměr kotouče: 500 mm

Otvor v pilovém kotouči: 30 mm

Minimální délka vstupu: 500 mm

Maximální délka vstupu: 6 300 mm

Šířka dřeva, min.: 30 mm

Šířka dřeva, max.: 310 mm

Minimální tloušťka dřeva: 12 mm

Maximální tloušťka dřeva: 120 mm

Maximální rozměry pravoúhlého profilu dřeva: 310 × 12 mm

Maximální rozměry pravoúhlého profilu dřeva: 190 × 120 mm

Minimální pevná délka po řezání: 150 mm

Minimální pevná délka na konci desky: 180 mm

Maximální zakřivení desky: 10 mm/m

Tolerance délky: ±3 mm

Přesnost tloušťky řezu: ±0,8–1,5 mm

Rychlost posuvu, plynule nastavitelná: max. 300 m/min

Doba řezacího cyklu, včetně brzdění a zrychlení: 0,6–1,0 s

Výkon motoru pily: 7,5 kW (10 HP)

Výkon motoru posuvu: 5,0 kW (7 HP)

Výkon motoru dopravníku Vario: 2,5 kW (3,4 HP)

Elektrické připojení: cca 18 kW

Provozní napětí: 400 V / 50 Hz

Řídicí napětí: 230 VAC / 24 VDC

Jmenovitý proud: 30 A

Pojistky: 35 A

Spotřeba stlačeného vzduchu: cca 1 200 Nl/min

Provozní tlak: cca 8 bar

Rychlost odsávaného vzduchu: cca 30 m/s

Objem odsávaného vzduchu: cca 1 800 m³/h

Šířka třídicího dopravníku: 250 mm

Užitná šířka dopravníku: 210 mm

Maximální šířka obrobku: 300 mm

Délka výstupního dopravníku: 7,5 m

Automatické měření šířky: Laserové snímače vzdálenosti

Přesnost měření šířky: max. ±2 mm

Počet aktivních produktů: max. 16

Minimální tloušťka dřeva pro měření: 12 mm

Šířka jímky na odpad: 250 mm

Maximální délka odpadu: cca 120 mm

Vysokozátěžový vyhazovač: Pro obrobky nad 20 kg

Výška vyhazovací desky: 80 mm

Délka záznamu: Délka obrobku − 10 mm

Ovládací panel: OptiCom Pro 18,5"

Typ displeje: Průmyslový dotykový TFT displej

Rozlišení displeje: 1366 × 768 pixelů

Ochrana přední strany: IP65

Kapacita podávání desek: Až 6,3 m

Značkovací stanice: 2 značkovací pozice

Délka značkovacího stolu: 5 m

Elektrický systém: 400 V / 50 Hz

UPS: napájení 24 V

Provozní doba: 42 874 h
