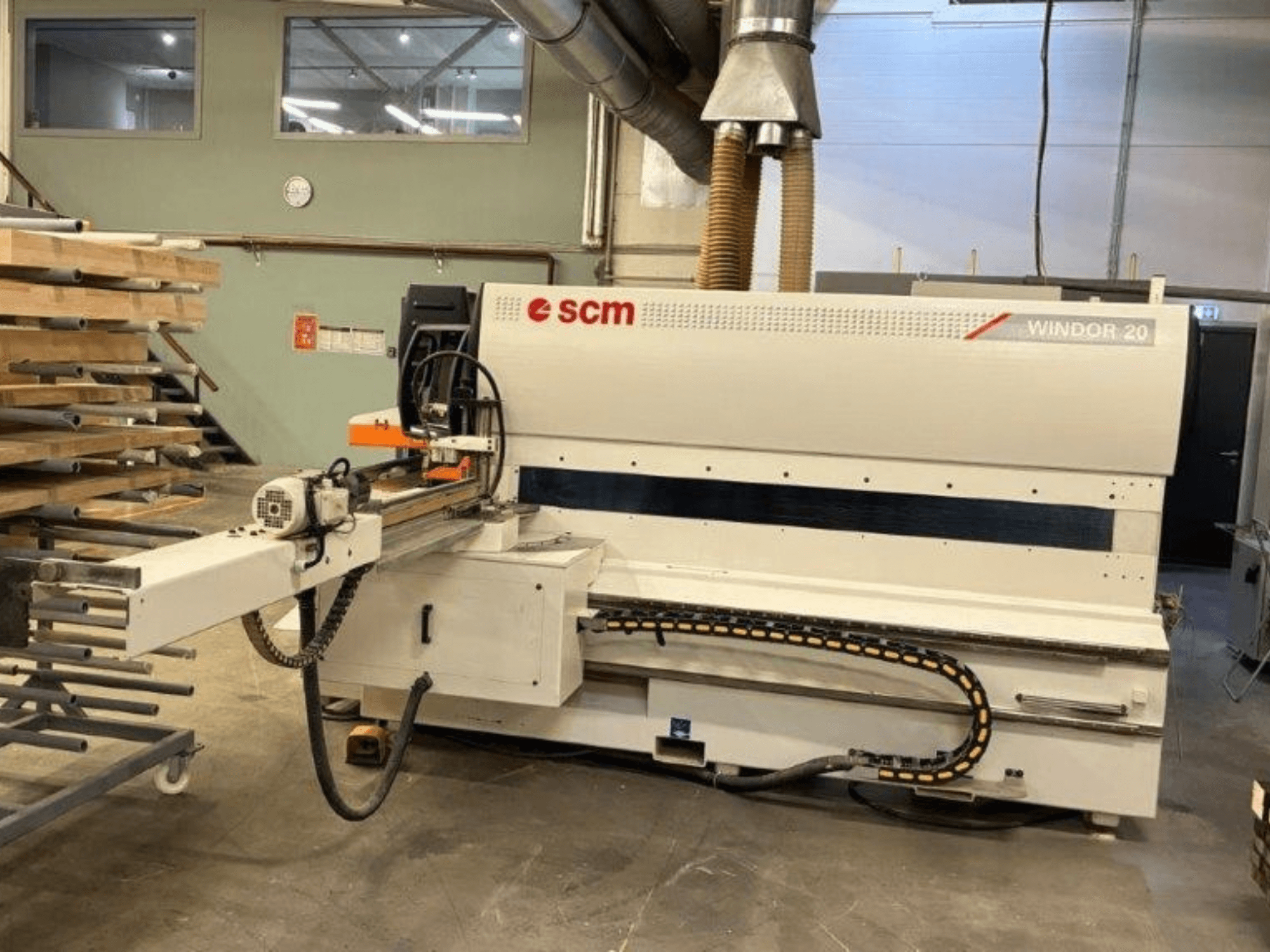

Windsor - SMC Windor 20LT-OTH-WIN-2005-00001

• Popis stroje: Úhlové obráběcí centrum pro jednostranné příčné a podélné obrábění dřevěných okenních a dveřních dílů

• Stav: V provozuschopném stavu, pod napětím; lze si stroj prohlédnout a vyzkoušet

• Řada: 1088

• Délka obrobku: 200–2 800 mm

• Šířka obrobku: 40–200 mm

• Tloušťka obrobku: 30–140 mm

• Motor jednotky pro čelní řezání/drážkování: 4 kW

• Průměr pilového kotouče pro drážkování: 400 mm

• Délka vřetena pro drážkování: 620 mm

• Průměr vřetena pro drážkování: 50 mm

• Max. vnější průměr nástroje (drážkování): 320 mm

• Max. průměr čepování: 370 mm

• Vřetena pro profilování: minimálně 2 vřetena (hřídel Ø 50 mm, délka 320 mm)

• Max. vnější průměr nástroje (profilování): 240 mm

• Výkon profilovacího ústrojí: Obvykle 10 HP (7,5 kW)

• Pomocná zařízení: Speciální hřídel pro frézování drážek pro kování; integrovaná skupina pro odstraňování zasklívacích lišt a ořezávací pila

• Rychlost pojezdu pro čepování: 4–25 m/min (elektronicky řízený automatický pojezd se dvěma rychlostmi)

• Rychlost posuvu při profilování: 3–15 m/min

• Nastavení úhlu: Elektronické naklápění ±60° pomocí automatického systému SCM „Rotaten“

• Ovládání a manipulace: Vřetena s více zdvihy řízená pomocí os CNC; délkový doraz CNC; poháněný systém zpětného posunu obrobku pomocí řemenu pro obsluhu jednou osobou

• Celkové rozměry (D × Š × V): 6 700–9 500 mm × 4 200–4 500 mm × 2 000 mm

• Celková hmotnost: cca 4 500–5 500 kg

• Napájení: 380 V

Doplňkové vybavení

• Kompletní sada nástrojů Euro (2009), ve velmi dobrém stavu
