WINTER - TTM 1100DE-SAW-WIN-2020-00001

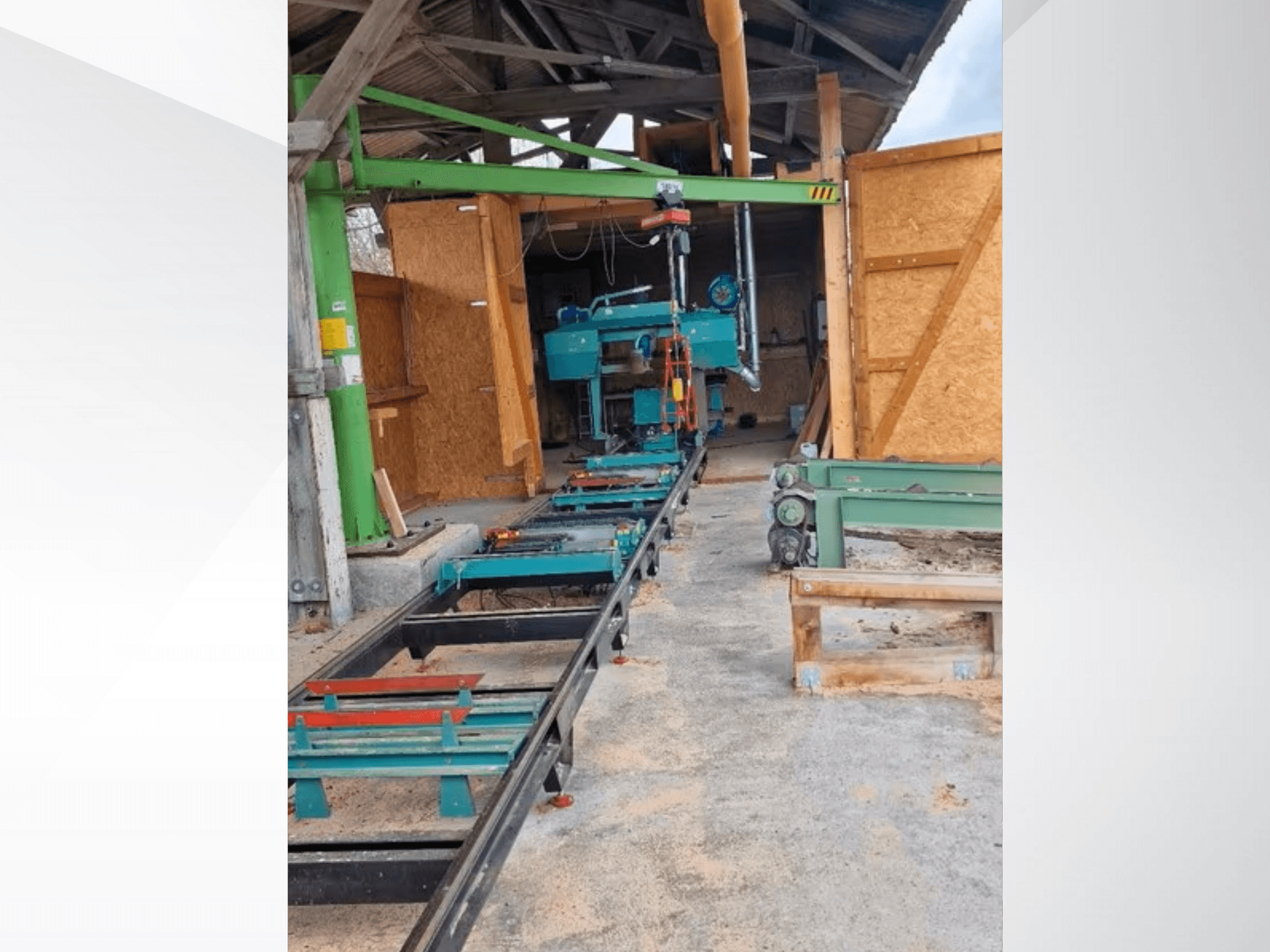

• Pásová pila na klády

  • Značka/typ: Winter TTM 1100

  • Maximální průměr kmene: 1100 mm

  • Maximální délka řezu: 10 m

  • Délka lišty: 12 m (2 x 6,0 m)

  • Pohony: Třída je vybavena dvěma pohony, z nichž jeden je určen k řezání dřeva: Hlavní 15 kW; horizontální posuv 1,10 kW; vertikální posuv 1,10 kW; válečkový posuv 0,18 kW

  • Napětí: 400 V / 50 Hz

  • Pilová hlava: Elektricky nastavitelná

  • Rychlost posuvu: 1,5 m/s: dopředu 1,5-20 m/min; dozadu 5,0-40 m/min; nahoru/dolů 20 mm/s

  • Rozměry pilového kotouče: Délka 4,80-4,90 m; šířka 35-38 mm; tloušťka 1,1-1,2 mm; rozteč zubů 22 mm

  • Rozměry pilové jednotky (š x d x v): 2400 x 1700 x 1700 mm

  • Hmotnost: 1700 kg (1700 mm): Pila 950 kg; kolejnice 700 kg; příslušenství kolejnice 300 kg; celkem 1950 kg

  • Rozměry linky (d x š x v): 13,0 m x 1,7 m x 1,7 m

• Dvojitý okrajovač

  • Značka/typ: Winter DS 160 Deluxe

  • Maximální výška sečení: 160 mm

  • Maximální šířka průjezdu: 980 mm

  • Počet pilových listů: až 15

  • Průměr pilového kotouče: 450 mm

  • Průměr hřídele pily: 75 mm

  • Otvor pilového kotouče: 75 mm s drážkou pro pero

  • Rychlost posuvu: 0-30 m/min (nastavitelná)

  • Motor pilového hřídele: 37,0 kW

  • Celkové připojené zatížení: 40,5 kW

  • Napětí: 400 V / 50 Hz

  • Shoda s CE: Ano

  • Rozměry (d x š):: Rozměry (mm): 3500 x 1950 mm

  • Hmotnost: 2500 kg

• Ostřička pilových pásů

  • Značka/typ: Winter OWM-4A

  • Pracovní postup: Automatické, programovatelné počítadlo zubů s automatickým vypnutím.

  • Délka pilového kotouče: 3-5 m

  • Rozsahy výšky zubů: Trojúhelníkový zub 4-12 mm; profil Wood-Mizer 7-20 mm; lomený zub 4-7 mm

  • Rozteč zubů: 5-30 mm

  • Rychlost posuvu: 40 zubů/min (60 zubů/min na vyžádání)

  • Motory: Brusný kotouč 0,18 kW, 400 V / 2800 ot/min; posuv 0,15 kW, 380 V / 900 ot/min.

  • Brusný kotouč: Vnější průměr 150 mm x 8 mm; vnitřní průměr 13 mm nebo 20 mm.

  • Rozměry (d x š x v): 0,70 x 1,0 x 1,30 m

  • Hmotnost: 115 kg

• Stroj na seřizování zubů

  • Značka/typ: Winter RWM

  • Maximální nastavení zubu na stranu: až 1 mm

  • Přesnost nastavení: ±0,05 mm

  • Rychlost: až 70 zubů/min

  • Šířka pásu: 15-100 mm

  • Rozteč zubů (stupnice): 8-50 mm

  • Výška zubu: 5-15 mm

  • Tloušťka pásu: až 1,2 mm

  • Hmotnost: 35 kg

• Bagr na dřevo

  • Značka/typ: Atlas 1304

  • Stav/údržba: Vyměněny všechny hadice; nově nainstalován hnací motor.

Další vybavení

• Pro kmenovou pásovou pilu (Winter TTM 1100):

  • Sedadlo obsluhy

  • Obracecí válce

  • Svěrka kmene

  • Podpěry kmene

  • Zaměřovací pravítko

  • Kruhové měřítko

  • Hydraulický systém

• Pro dvojitý okrajovač (Winter DS 160 Deluxe):

  • Pás pro vypouštění třísek

• Pro stroj na seřizování zubů (Winter RWM):

  • Základní rám

• Pro rýpadlo na dřevo (Atlas 1304):

  • Drapák na dřevo (hlavní)

  • Dva otočné jeřáby, každý o hmotnosti 500 kg.

  • Na zakázku vyrobený korunový drapák pro těžké kvádry, nosnost 250 kg.

  • Drapák na dřevo pro otočný jeřáb
