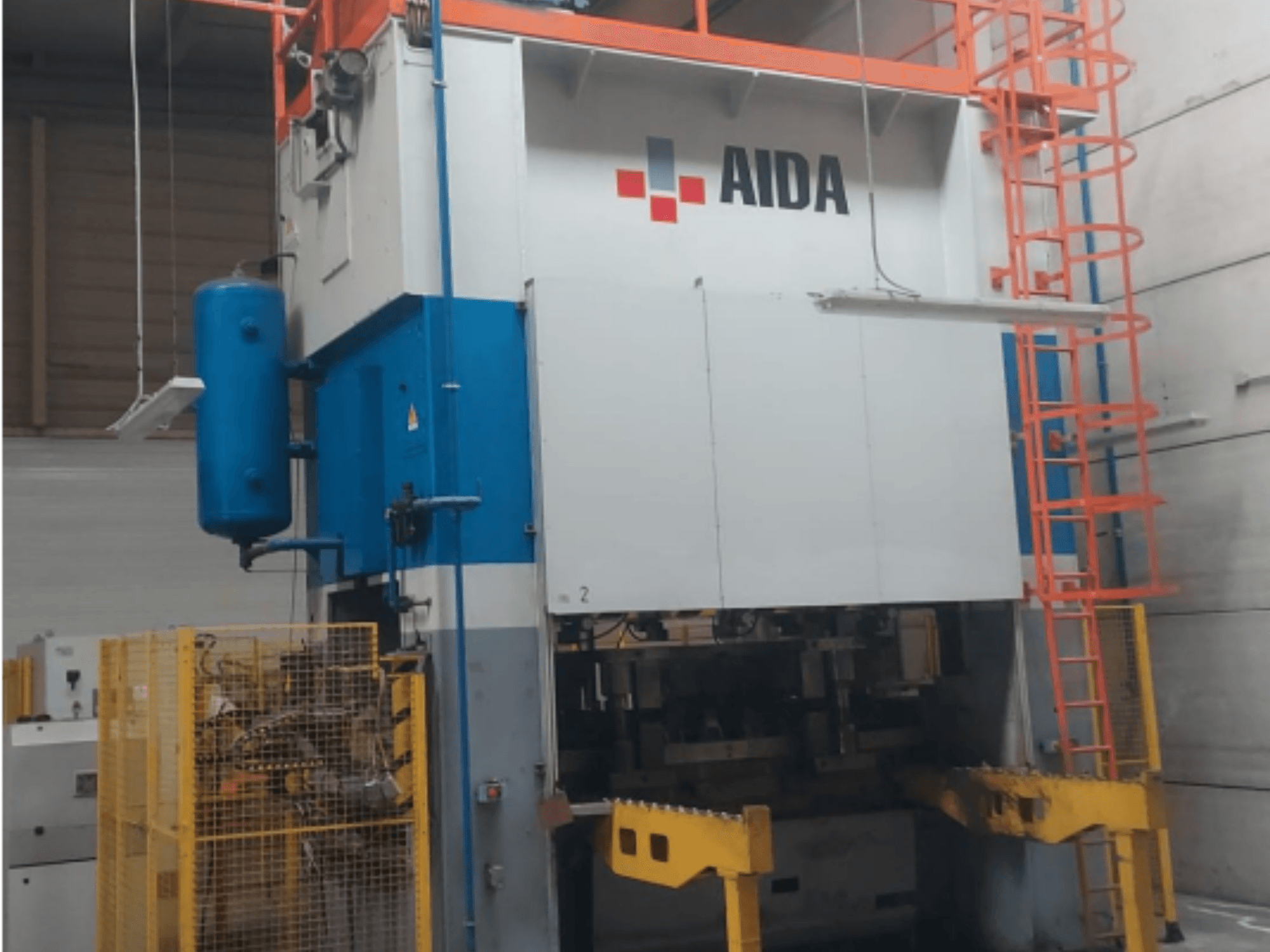

AIDA - 315/2MR/LD/TE 3ES-STA-AID-2013-00001

Hlavní technické údaje:

• Kapacita lisu: 315 tun

• Jmenovitá lisovací síla: 3 150 kN

• Jmenovitý bod nosnosti: 12,7 mm nad spodním mrtvým bodem (BDC)

• Normální poloha klikového hřídele na doraz: Horní mrtvý bod (TDC)

• Délka zdvihu: 250 mm

• Nastavení posuvu: 1: 160 mm

• Výška uzávěru: 700 mm

• Rychlost posuvu: 15-40 zdvihů/min

• Maximální otáčky setrvačníku: 628,5 min-1

• Maximální počet záběrů spojky: 24 záběrů/min

• Doba zastavení: 0,386 s

• Bezpečnostní vzdálenost: 618 mm

Zápustka a pracovní plocha:

• Maximální velikost matrice: 2 250 × 750 mm

• Maximální hmotnost matrice na suportu: 250 mm: 10 200 kg

Konstrukce stroje:

• Konstrukce rámu: Rám: dvojitý vzpřímený (s přímou stranou)

• Pohonný systém: Dvojitá ojnice (dvojitý pitman)

• Vedení suportu: Vedení skluzu

• Typ pohybu: Mechanický klikový lis

• Posuvný pohyb: Vertikální vratný pohyb

• Pohyb hlavní osy: Rotační pohon klikového hřídele

• Nastavení ramene: Motorické nastavení suportu

Polštářový systém:

• Typ: Integrovaný tažný polštář

• Maximální síla polštáře: 3 450 daN při 0,6 MPa

Systémy a bezpečnost:

• Vyvažovací válce: Ano

• Vyvažovací síla: 102 kN při 6 barech

• Spojka a brzdový systém:: Pneumatická

• Mazací systém: Centralizované automatické mazání

• Bezpečnostní systém: Integrovaný

• Ochrana obsluhy: Včetně

• Připraveno pro automatizaci: Ano

Poznámky k výkonu a bezpečnosti:

• Vysoce tuhá konstrukce dvojitého vzpřímeného rámu

• Dvojitý pohon pro lepší rovnoběžnost posuvů a rozložení zatížení

• Pneumatická spojková brzda pro spolehlivý provoz a rychlé zastavení

• Navrženo pro integraci s automatickými podávacími a přenosovými systémy
