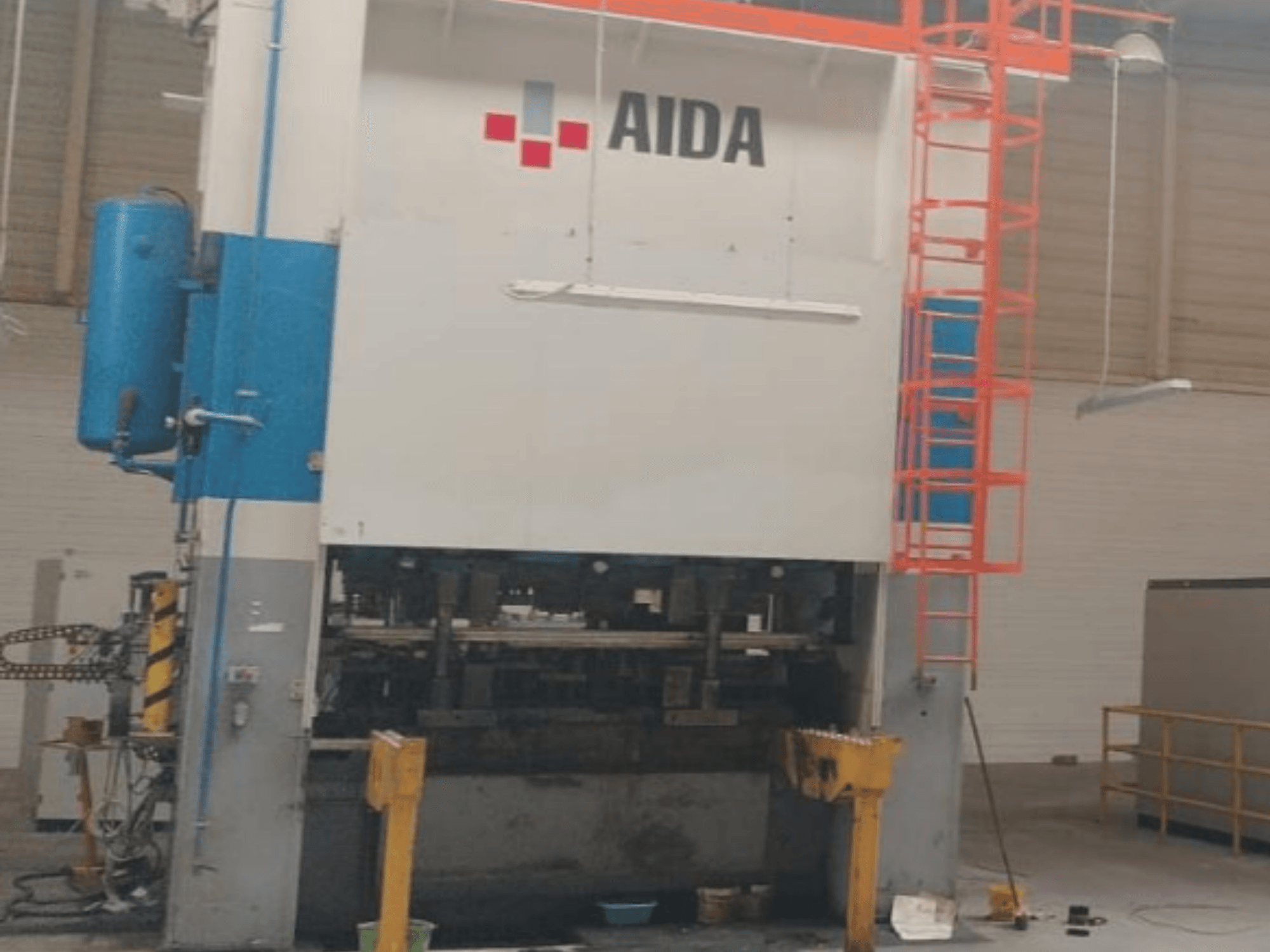

AIDA - 315/2MR/LD/TE3ES-STA-AID-2016-00001

Hlavní technické údaje:

• Kapacita lisu: 315 tun

• Jmenovitá lisovací síla: 3 150 kN

• Jmenovitý bod kapacity: 12,7 mm nad BDC

• Normální poloha dorazu klikového hřídele: horní úvratě

• Délka zdvihu: 250 mm

• Nastavení suvaku: 160 mm

• Výška uzavření: 700 mm

• Rychlost posuvu: 15–40 zdvihů/min

• Maximální otáčky setrvačníku: 628,5 ot./min

• Maximální počet záběrů spojky: 24/min

• Doba zastavení: 0,386 s

• Bezpečnostní vzdálenost: 618 mm

Forma a pracovní plocha:

• Maximální rozměry formy: 2 250 × 750 mm

• Maximální hmotnost formy na saních: 10 200 kg

Konstrukce stroje:

• Konstrukce rámu: dvojitý svislý (rovnoboký) rám

• Pohon: dvojitá ojnice (dvojitý pitman)

• Vedení saní: vedené saně

• Typ pohybu: mechanický klikový lis

• Pohyb saní: vertikální vratný pohyb

• Pohyb hlavní osy: rotační pohon klikového hřídele

• Nastavení beranu/suváku: motorizované

Tlumicí systém:

• Typ: integrovaný tlumicí systém

• Maximální síla tlumiče: 3 450 daN při 0,6 MPa

Pomocné systémy:

• Vyvažovací válce: ano (vyvažovací síla 102 kN při 6 bar)

• Spojkový a brzdový systém: pneumatický

• Mazací systém: centrální automatické mazání

• Bezpečnostní systém: integrovaný

• Ochrana obsluhy: součástí dodávky

• Připraveno pro automatizaci: ano

Hlavní přednosti z hlediska výkonu a bezpečnosti:

• Vysoce tuhá konstrukce rámu s dvojitými sloupky

• Pohon s dvojitým pitmanem pro lepší rovnoběžnost saní a rozložení zatížení

• Pneumatická spojka s brzdou pro spolehlivý provoz a rychlé zastavení

• Integrované bezpečnostní systémy a systémy ochrany obsluhy

• Navrženo pro integraci s automatickými podávacími a přenosovými systémy

Pomocné systémy:

• Vyvažovací válce: ano (vyvažovací síla 102 kN při 6 barech) (součástí dodávky)

• Systém spojky a brzdy: pneumatický (součástí dodávky)

• Mazací systém: centralizované automatické mazání (součástí dodávky)

• Tlumicí polštář: integrovaný (součástí dodávky)

• Bezpečnostní systém: integrovaný (součástí dodávky)

• Ochrana obsluhy: ano (součástí dodávky)

• Připraveno pro automatizaci: ano (součástí dodávky)

• Další volitelné vybavení: není součástí dodávky
