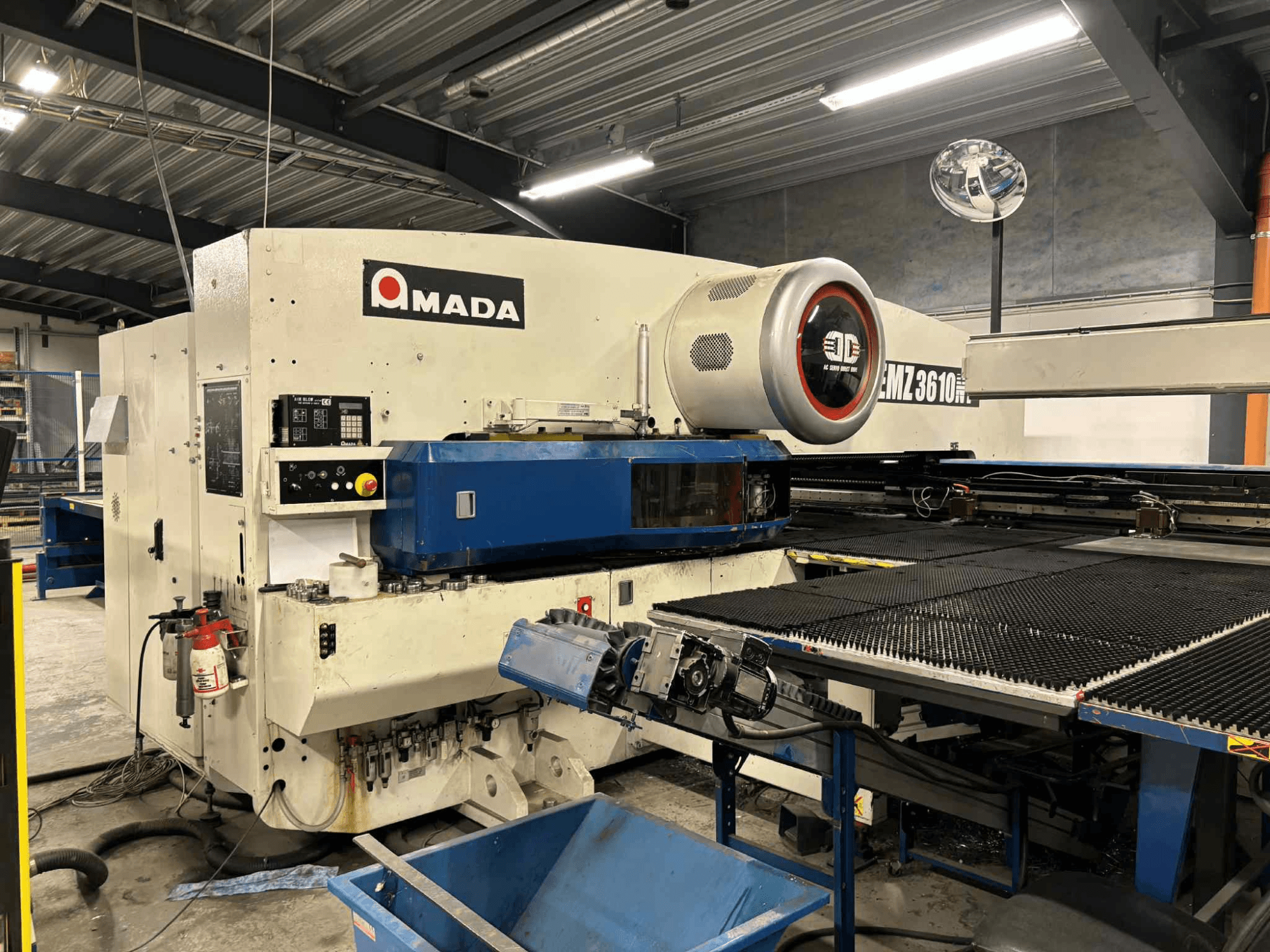

AMADA - EMZ 3610 NTNO-PUN-AMA-2011-00001

• Pracovní plocha s polohováním: 5000 x 1525 mm

• Max. tloušťka plechu: 4,5 mm (měkká ocel)

• Rychlost posuvu X/Y: 100 / 80 m/min (128 m/min současně)

• Tolerance polohování: +/- 0,1 mm

• Stanice revolveru Z: 45

• Stanice AutoIndex: 4 (2 x B, 2 x C)

• Rychlost posuvu revolveru: 30 1/min

• Max. počet zásahů: 1: Max. počet úderů: 1000/min

• Rám stroje: Rám: mostový

• Děrovací pohon: Pohon: servoelektrický dvojitý pohon

• Pohony (revolver + stůl): Střídavé servomotory

• Svěrky: Pneumatické

• Elektrické připojení: 400V / 50Hz

• Spotřeba elektrické energie: Elektrický proud: 1 kW - 7 kW

• Spotřeba vzduchu (stroj): 250 l/min

• Spotřeba vzduchu (Air Jet Vakuum): 250 l/min

Přídavné vybavení

• Nakládací jednotka: Nakladač L III 300

  • Minimální rozměr archu: 1000 x 300 mm

  • Maximální rozměr archu: 3000 x 1500 mm

  • Tloušťka materiálu: 0,5 - 8,0 mm

  • Maximální hmotnost nakládky: 300 kg

  • Max. výška stohu: 300 mm

  • Max. hmotnost palety: 4000 kg (2x2000 kg)

  • Max. rychlost posuvu (pojezd): 2,5 m: 70 m/min

  • Počet přísavek: 34 kusů

  • Ovládání dvojitých listů: Ano, s detektorem tloušťky plechu

  • Spotřeba vzduchu: 510 l/min, vstupní tlak 6 barů

  • Elektrická přípojka: 400V

• Vykládací jednotka s odstraňovačem dílů: PR 3 UL 300 P

  • Velikost dílů min./max.: 150 x 150 mm / 2500 x 1000 mm

  • Tloušťka plechu: 0,5 - 3,0 mm (4 mm pro EM-Serie)

  • Max. hmotnost dílu: 50 kg

  • Velikost odkládacího stolu: 3400 x 1400 mm

  • Max. velikost dílu pro vykládací svorky: 3000 x 1500 mm

  • Max. výška stohovacího stolu skeletového typu: 450 mm

  • Max. hmotnost stolu s kostrou: 2000 kg

  • Max. výška stohování skladovacího stolu: 450 mm

  • Max. hmotnost odkládacího stolku: 1,5 kg 4000 kg

  • Max. rychlost posuvu ve směru X/Y: 180 / 90 m/min

  • Spotřeba vzduchu: 1000 l/min, vstupní tlak 6 barů

  • Elektrické připojení: 400V
