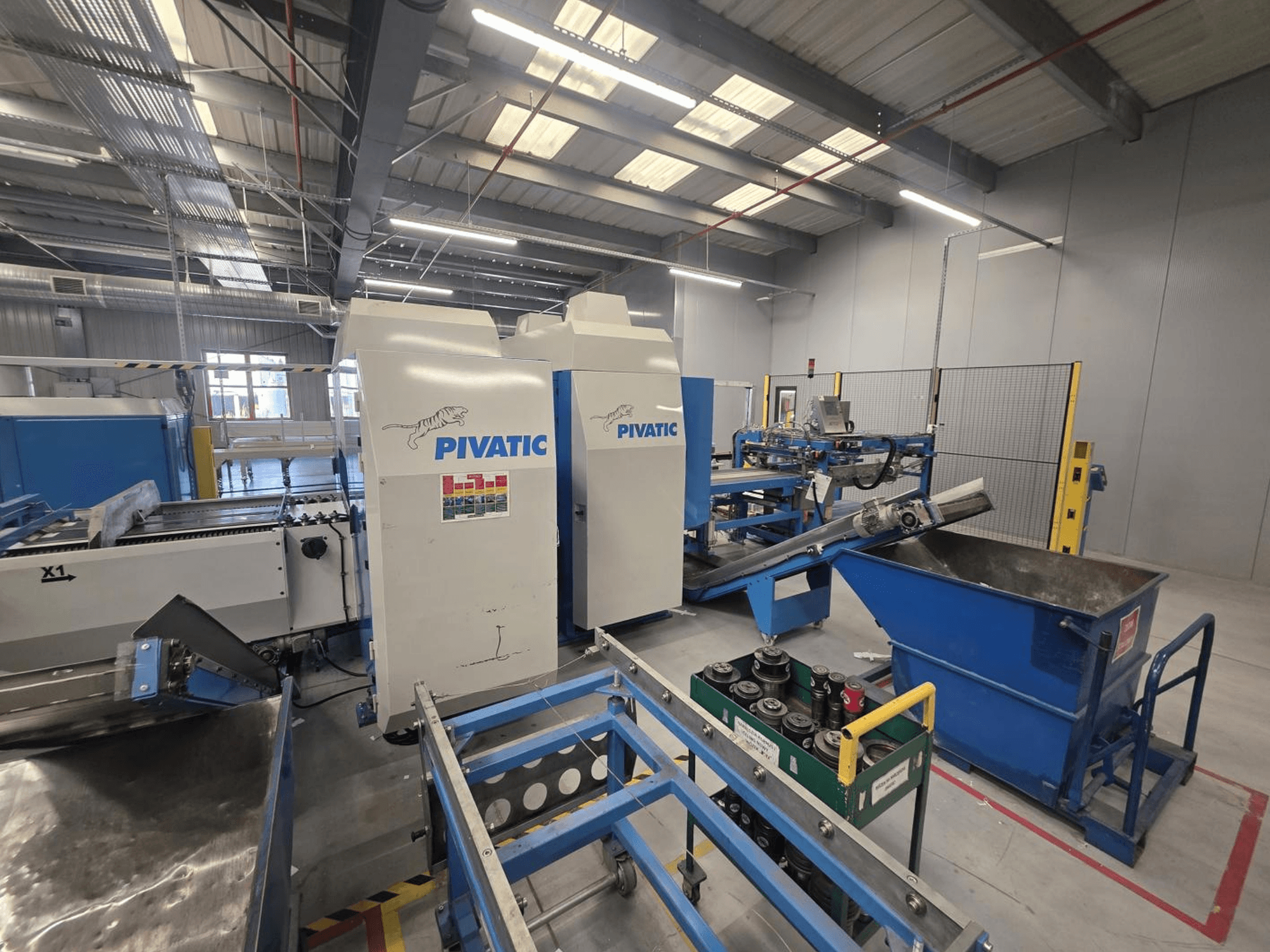

Pivatic - Punching Line PCC80-e TT HTPL-PUN-PIV-2013-00001

• Použití: Sériová výroba plochých plechových dílů (panely, konzoly, kryty, součásti elektrických rozvaděčů atd.), které vyžadují otvory, výřezy a zářezy

• Průběh procesu: Cívka → odvíjení → rovnání → polohování → děrování TT → děrování HT → řezání dílů → vykládání/stohování

• Technické specifikace:

  • Šířka plechu: 60–830 mm

  • Tloušťka plechu: 0,5–2,0 mm (k dispozici je verze až do 4,0 mm)

  • Maximální hmotnost svitku: 5 000 kg

  • Instalovaný výkon: 20 kW

  • Napájení: 3 x 400 V + PE

  • Frekvence: 50 Hz

• Děrovací systém:

  • TT (Thick Turret): CNC děrování se standardními kazetovými nástroji pro flexibilní otvory/výřezy/obrysy

  • HT (Hard Tool): Druhá děrovací sekce využívající speciální nástroje pro opakované operace

• Prostorové požadavky:

  • Zastavěná plocha hlavní linky: 17,5 x 5,5 m

  • Dodatečný prostor pro odpad: 1,5 m

  • Dodatečný prostor pro sekci HT: 1,55 m

• Stav stroje: Plně funkční a v provozu; možnost prohlídky a zkušebního provozu

Doplňkové vybavení

• Součástí dodávky:

  • Vozíky pro polohování svitků

  • Odvíječ svitků

  • Rovnačka plechů

  • Ovládací panel pro odvíjecí/rovnací jednotku a vozíky na svitky

  • Hlavní ovládací panel

  • Naklápěcí dopravník pro volitelný výstup výrobků

  • Dopravní a stohovací modul

  • Bezpečnostní systém s pevnými kryty a fotoelektrickými zábranami

  • Ovládací skříň s hydraulickým agregátem

  • Vozíky na kazety s nástroji

  • Stanice pro přepravu a skladování pevných nástrojů

• Není součástí dodávky:

  • Děrovací nástroje

  • Nástrojové kazety

  • Na některých fotografiích je zobrazen robot
