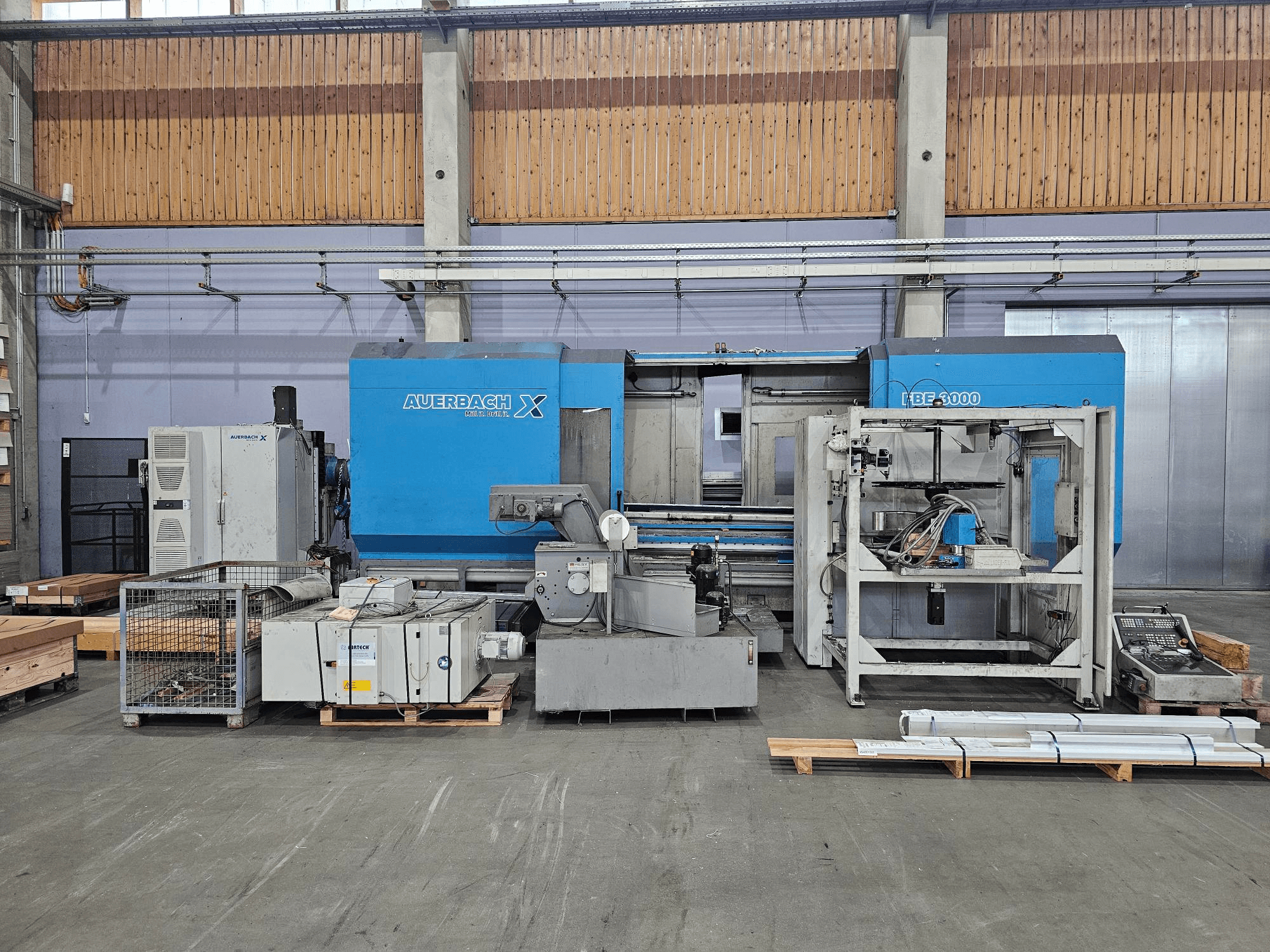

Auerbach - FBE 3000DE-MIL-AUE-2011-00001

Průvodci a cesty

• Plochá vedení na všech 3 osách, potažená syntetickým materiálem.

• Vzdálenost středu vřetena od povrchu stolu: 98-998 mm

Frézovací vřeteno

• Vícepolohová frézovací hlava KFM 1

• Držák nástroje: SK 50 (DIN 69871 Form A, DIN 69872 Form A)

• Utahovací moment tažného šroubu: 175-180 Nm

• Jmenovitý výkon pohonu (trvalý, dva rozsahy): 25 kW

• Rozsah otáček 1: až 930

• Rozsah otáček 2: až 4000

• Maximální točivý moment: 800 Nm

• Převodový poměr: 1:5,6

Stůl (strana obrobku)

• Upínací plocha: 3100 × 800 mm

• T-drážky: 7 × 18 H12

• Seřizovací drážka: H 18 1 × 18 H8 mm

• Rozteč drážek: 100 mm

Pohony posuvu a měření

• Maximální posuvová síla Z: 30 000 N

• Max. posuvová síla X/Y: 20 000 N

• Rychlost posuvu: 1-10 m/min

• Rychlý posuv: 1,5 m. Rychlý posuv: 1,5 m: 15 m/min

• Měřicí systémy: 1: Přímé kódované systémy měření délky

Hydraulika:

• Provozní tlak: 100 barů
