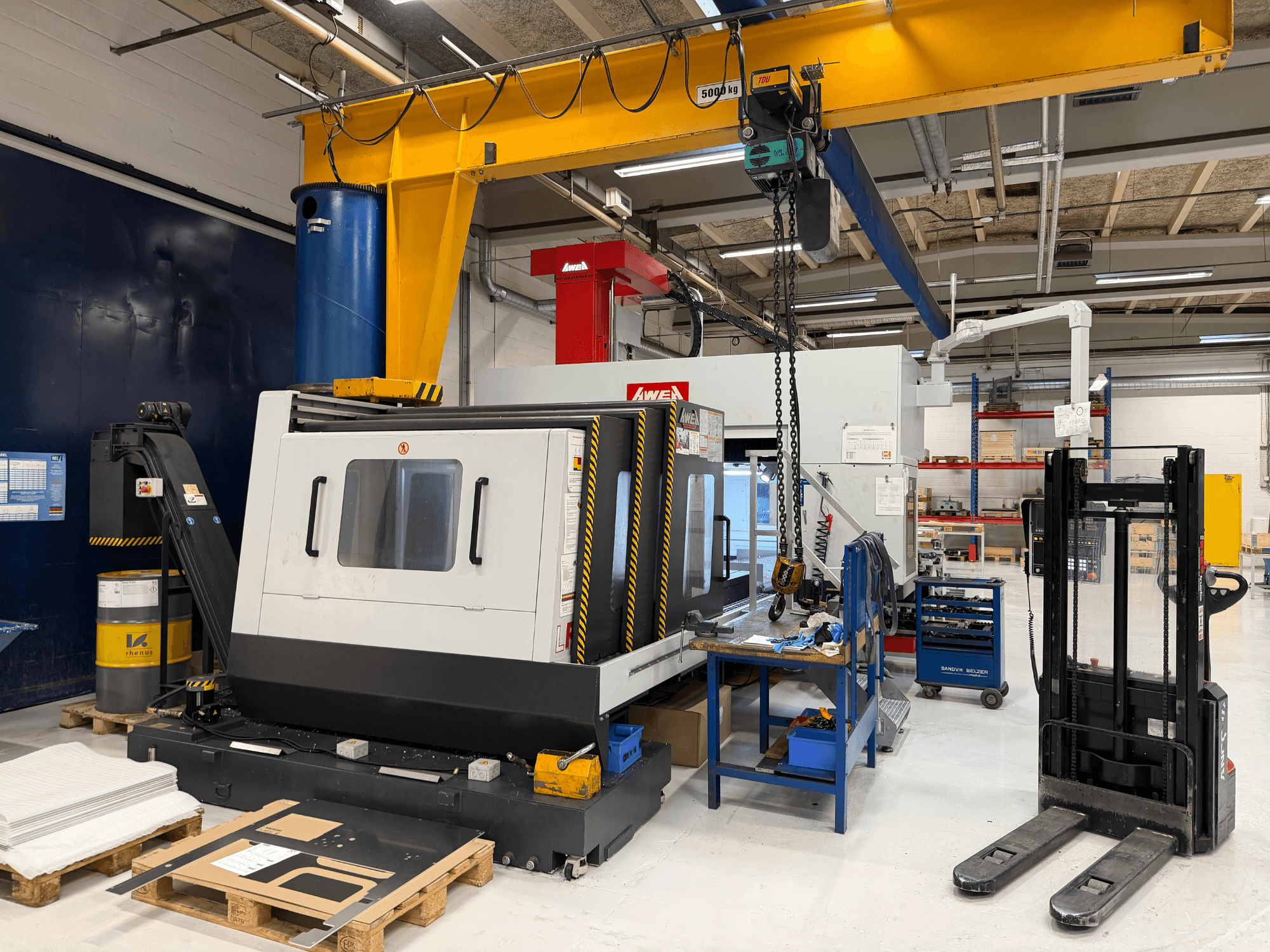

Tato čtyřosá portálová frézka AWEA LP3016YF byla vyrobena v roce 2021. Vyznačuje se značnou pracovní plochou 3216 x 1500 mm a maximální hmotností obrobku 10 000 kg. Stroj je vybaven CNC řízením FANUC 31iM-F a obsahuje 32polohový měnič nástrojů. Pokud chcete získat kvalitní frézovací schopnosti, zvažte stroj AWEA LP3016YF, který máme na prodej. Pro další podrobnosti nás kontaktujte.
Přehled
- Výrobce: AWEA
- rok: 2021
- MODEL: LP3016YF
- typ aplikace: Frézování
- Země umístění: Dánsko
- Typ stroje: Portálová Frézka
- řídicí jednotka značky: FANUC
Technické informace - AWEA LP3016YF
Řídicí jednotka
- Značka řídícího systému: FANUC
- Model řídícího systému: 31iM-F CNC with 10.4" LCD
Rozměry
- Výška stroje: 4100 mm
- Délka stroje: 8700 mm
- Hmotnost stroje: 29000 kg
- Šířka stroje: 4660 mm
Pohyb
- Počet os: 4
- Pojezd osy X: 3000 mm
- Pojezd osy Y: 1600 mm
- Pojezd osy Z: 760 mm
Technická specifikace
- Max. hmotnost nástroje: 20 kg
- Výkon vřetena: 26 kW
- Rychlost vřetena: 8000 RPM
Dodatečné informace
Pracovní stůl: 3216 x 1500 mm
Maximální hmotnost obrobku: 10 000 kg
Vzdálenost roviny od čela vřetena: 200-960 mm
Vzdálenost mezi sloupy: 2 300 mm
Kužel vřetena: 1,5 mm: MAS BBT50
Rychlý posuv (X/Y/Z): 20 m/min (15 m/min)
Posuv (X/Y/Z): 1-10 000 mm/min
Výměna nástrojů: Typ ramene, 32 poloh
Max. průměr nástroje: Ø127 mm
Max. průměr nástroje s volnými sousedními kapsami: Ø215 mm
Max. délka nástroje: 400 mm
Další vybavení
Kompletní zapouzdření stroje se stříškou (v souladu s CE)
Chlazení a tepelný management:
Vysokotlaký chladicí systém 20 barů s filtry
Nízkotlaká čerpadla (Grundfos/Walrus).
Systém chlazení vřetenového oleje / chladič oleje
Chladicí systém, výfuk vřetena, výměník tepla v elektrické skříni
Manipulace s třískami:
Dvojitý šnekový dopravník třísek podél stolu
Řetězový dopravník třísek ve směru Y, umístěný na jednom konci.
Sondování:
Systém 3D sond Renishaw pro obrobky
Sonda pro nastavení nástroje Renishaw TS 27R
Osvětlení: Dvojité LED osvětlení stroje a LED bodové osvětlení
Balení nástrojů: 20 ks držáků nástrojů BBT50 včetně 32 ks utahovacích šroubů (průchozí chladicí kapalina).
Napájení: 3x400V 50Hz CE transformátor
Základna/příslušenství: Ocelová bota stroje
Možnost F (úhlová hlava a automatizace):
90° úhlová hlava s automatickým 5° indexováním osy C
Automatická výměna vertikální hlavy; hlava uložená ve schránce na portálu stroje
Výkyvné uložení úhlové hlavy
Změna ATC v horizontální i vertikální poloze
Maximální otáčky úhlové hlavy: 3 000 otáček za minutu
Rozšíření příčného posuvu: Y = 1 900 mm (s volitelnou funkcí F)
*Mezi uvedenými údaji a skutečnými hodnotami mohou být rozdíly, to by měl potvrdit obchodní zástupce.
