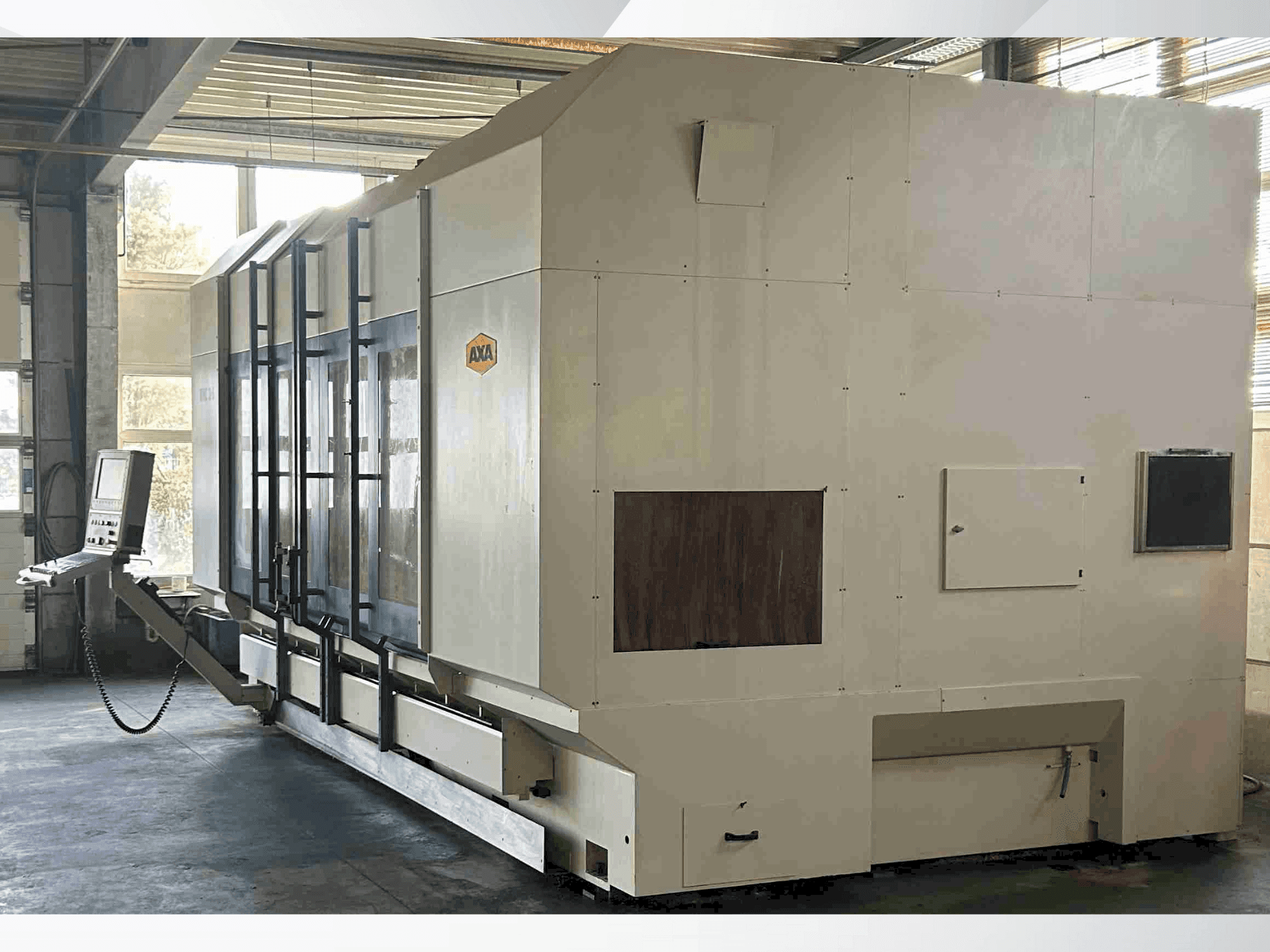

AXA - VHC 3-3000 SDE-MIL-AXA-2006-00002

Další vybavení

• Stroje jsou dodávány s osou C a hlavou v ose B s úhlem +/-100°.

Výhody stroje

Kvalitativní výhody stroje

• Rozteč t-drážek: 160 mm
• 3d sonda: rmp 60 renishaw
• Nástrojová sonda: tt140 heidenhain
• Otočná hlava nc, plynule nastavitelná, rozsah otáčení ± 100°
• Rozsah otáčení osy b: ± 90°
• Aretace: 2,5° (1°, plynulá)
• Minimální doba výměny nástroje: 5 sekund.
• Přesnost polohování nad 1000 mm: ± 0,015 (0,0075) mm
• Opakovatelnost: ± 0,005 mm
• Frézování v st 60 max. : 800 cm³/min

Technické výhody stroje

• Max. Točivý moment při 40 %: 143 (-255) nm
• Max. Výkon při 40 %: 30 (40) kw
• Přívod chladicí kapaliny přes vřeteno: 40 barů
• Max. Posuvná síla: 9000 n
• Pojezd osy x: 1760 - 9000 mm
• Zdvih kyvadla: cca. X-zdvih/2 - 500 mm
• Pohyb osy y (horizontálně/vertikálně): 700 (900) mm
• Pohyb osy z (horizontálně/vertikálně): 850 (950) mm
• Vzdálenost stolu od špičky vřetena (horizontálně/vertikálně): 250 - 1100 mm / 40 - 890 mm
• T-drážky, středová drážka jako vyrovnávací drážka h7: 14 h9 mm

Informace navíc

Stroj stále pod proudem / Vrtání do St 60 max.: Ø 35 mm / Řezání závitů do St 60 max.: M 30 / Přídavná hmotnost na metr posuvu X: cca 2500 kg / Hmotnost základního stroje (X = 1760): cca 14500 kg / Pracovní výška: min. 40 mm max. 890 mm (vertikálně) / min. 250 mm max. 1100 mm (horizontálně)/ Výkon pohonu: Střídavý motor s dutou hřídelí poskytuje výkon 30 kW/143 Nm při 40 % ED./ Otáčky vřetena: Vřeteno má rozsah otáček 30–6 000 ot./min./ Měnič nástrojů: Má řetězový zásobník s 22 drážkami pro nástroje (SK40 DIN69871A/69872 A)./ Rozměry: Hmotnost: přibližně 16 500 kg./ Rozměry (D׊×V): přibližně 5,7 m×3,9 m×3,4 m (+1,7 m pro dopravník třísek)./ Zapouzdření pracovního prostoru: Pro zapouzdření se používá měchový kryt s plechovými lamelami./ Prodloužení zdvihu osy Y na 900 mm a zdvihu osy Z na 950 mm/ Člunkový provoz s hliníkovou kyvadlovou deskou, včetně průzoru a bezpečnostního spínače./ Rozšíření zásobníku nástrojů na 36 drážek pro nástroje/ Hydraulické upínání pro SK 40 držák nástroje/ 1osá NC otočná hlava, která je plynule polohovatelná v rozsahu ±100°/ a programovatelná v krocích po 0,001°/ Zvýšený výkon pohonu s dutým střídavým motorem (č. 111). Maximální výkon je 27 kW/100% ED nebo 40 kW/40% ED. Maximální točivý moment je 127 Nm/100% ED nebo 191 Nm/40% ED./ Zvýšené otáčky vřetena s rozsahem 30–12 000 ot./min s mazáním olejovou mlhou/ Přívod chladicí kapaliny přes vřeteno, včetně externí 400litrové nádrže s filtračním systémem papírového pásu a vysokotlakým čerpadlem. Může poskytnout tlak až 40 barů. Tato možnost vyžaduje dopravník třísek/ Pásový dopravník třísek s výklopným kloubem (levý nebo pravý) s integrovanou nádrží na chladicí kapalinu o objemu 200 litrů a čerpadlem pro externí chlazení/ Otočný stůl NC s 5. osou RTA 4L-800 s průměrem čelní desky 1000 mm. Stůl je navržen pro horizontální uložení s hydraulickým upnutím/ Otočný stůl RTA je integrován tak, aby byl v úrovni pevného stolu/ Řídicí systém Heidenhain iTNC 530 v kombinaci s digitálním řízením pohonu a 15" TFT displejem/ 3D dotyková sonda (Renishaw RMP 60) pro měření nástroje, která je uložena v zásobníku nástrojů a lze ji automaticky měnit. Software sondy se používá pro určení nulového bodu a polohy, centrování a elektrické vyrovnání obrobku/ Systém dotykové sondy pro měření nástrojů (Heidenhain TT 130) pro měření délek a poloměrů nástroje, který lze namontovat v obráběcím prostoru a měřit buď se stojící, nebo rotujícím nástrojem. Volitelné: 6. osa. Plně integrovaný otočný stůl
