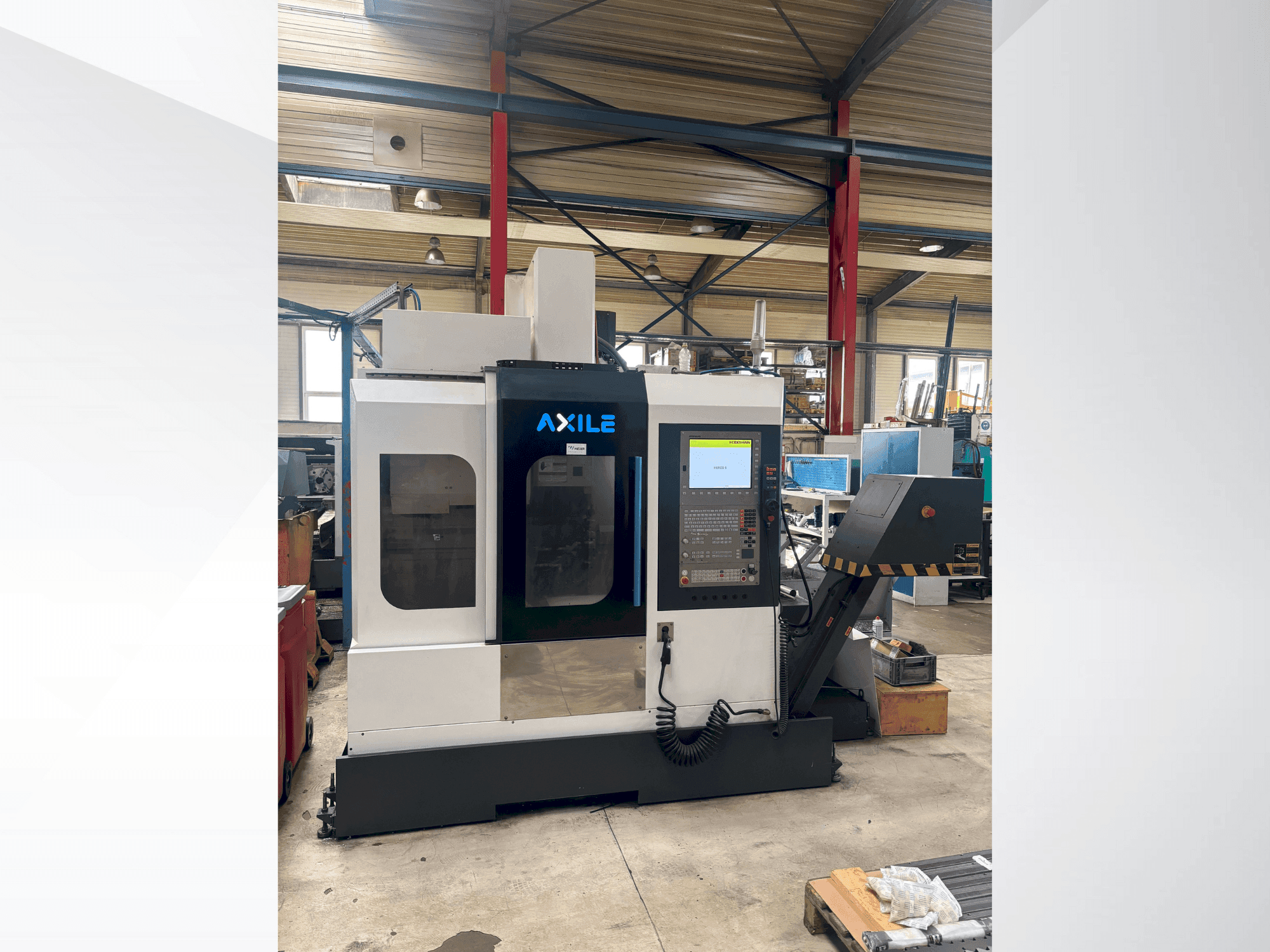

Toto tříosé vertikální obráběcí centrum AXILE V4 bylo vyrobeno v roce 2019. Má robustní stůl o rozměrech 770 × 410 mm s maximální nosností 400 kg. Je vybaveno vysokorychlostním vřetenem ISO40 s výkonem 12 000 otáček za minutu a zajišťuje efektivní obrábění. Součástí stroje je výměník ramene nástroje 30/32 a rychlý posuv 36 m/min, což zvyšuje produktivitu. Zvažte možnost zakoupení tohoto vertikálního obráběcího centra AXILE V4. Pro více informací nás kontaktujte.
Přehled
- Výrobce: AXILE
- rok: 2019
- MODEL: V4
- výrobních hodin: 2975
- typ aplikace: Frézování
- Země umístění: Rakousko
- Typ stroje: Vertikální obráběcí centrum
- řídicí jednotka značky: HEIDENHAIN
Technické informace - AXILE V4
Řídicí jednotka
- Značka řídícího systému: HEIDENHAIN
- Model řídícího systému: TNC 640
Rozměry
- Hloubka stroje: 3195 mm
- Výška stroje: 2720 mm
- Hmotnost stroje: 4350 kg
Pohyb
- Pojezd osy X: 600 mm
- Pojezd osy Y: 400 mm
- Pojezd osy Z: 450 mm
Dodatečné informace
Další vybavení
- T-drážky: 16 × 100 mm (4 kusy)
- Rychlost: Standardně: 12 000 ot/min / Volitelně: 18 000 ot/min nebo 24 000 ot/min
- Výkon motoru: Heidenhain: 10/12,5 kW / Siemens: 10,5/15,8 kW / Fanuc: 11/15 kW / Volitelně: 20 kW
- Řízení axiální přesnosti (AAC) / Kontrola vibrací vřetena (SVS) / Řízení polohování hrotu nástroje (TPC)
- Standardně: 30 nebo 32 nástrojů / Volitelně: 40 nástrojů
- Držák nástroje: BT / CAT / DIN 40 / HSK 63 / Doba výměny (z nástroje na nástroj): 1,55 s (50 Hz) / 1,31 s (60 Hz)
- Max. rozměry nástroje: Průměr: Ø75 mm (Ø125 mm s prázdnou sousední přihrádkou) / Délka: 300 mm / Hmotnost: 7 kg
- Typ měniče nástrojů (ATC): Výměna ramene
- Řadové vřeteno ISO40 (12000 ot/min, s funkcí CTS) / Chladič oleje vřetena / Měnič nástrojů ramene (30/32 nástrojů)
- Nádrž chladicí kapaliny (20 barů) / Dopravník třísek se škrabkou / Lineární enkodér pro všechny 3 osy / Zařízení pro zpětný proplach / Proplachovací pistole / Výměník tepla / Příprava pro 4. osu (spínací obvod)
Výhody stroje
Technické výhody stroje
- Stůl: rozměr: 770 × 410 mm / výška: 820 mm / max. Nosnost: 400 kg
- Přesnost: opakovatelná přesnost (x/y/z): ±0,01 mm / přesnost polohování: 0,01 mm na 300 mm / rychlost posuvu (rychloposuv): 36 m/min (x/y/z)
- Vodicí lišty: lineární vedení (kuličky 35 mm) x: vzdálenost 300 mm / y: 620 mm / vzdálenost z: 400 mm / vzdálenost
- Pohon os: recirkulační kuličkové šrouby: Ø32 × p12 × c3 (pro x, y, z)
- Max. Nosnost: 160 kg (standardně) / 200 kg (volitelně)
- Podlahová plocha: 3195 × 1910 mm
- Vzdálenost mezi středem vřetena a ochranným krytem osy z: 475 mm / mezi čelem vřetena a stolem: 100–550 mm
*Mezi uvedenými údaji a skutečnými hodnotami mohou být rozdíly, to by měl potvrdit obchodní zástupce.
