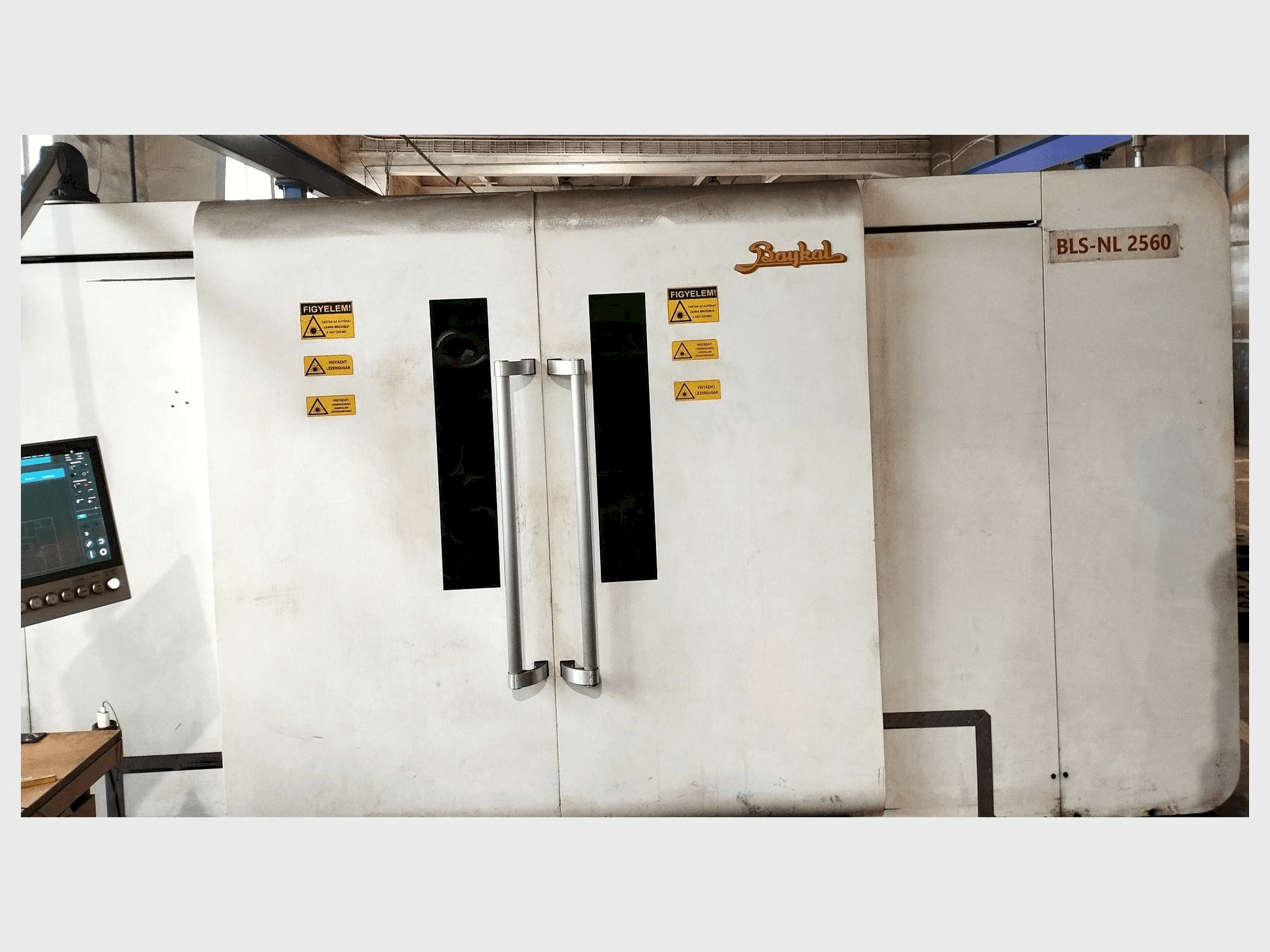

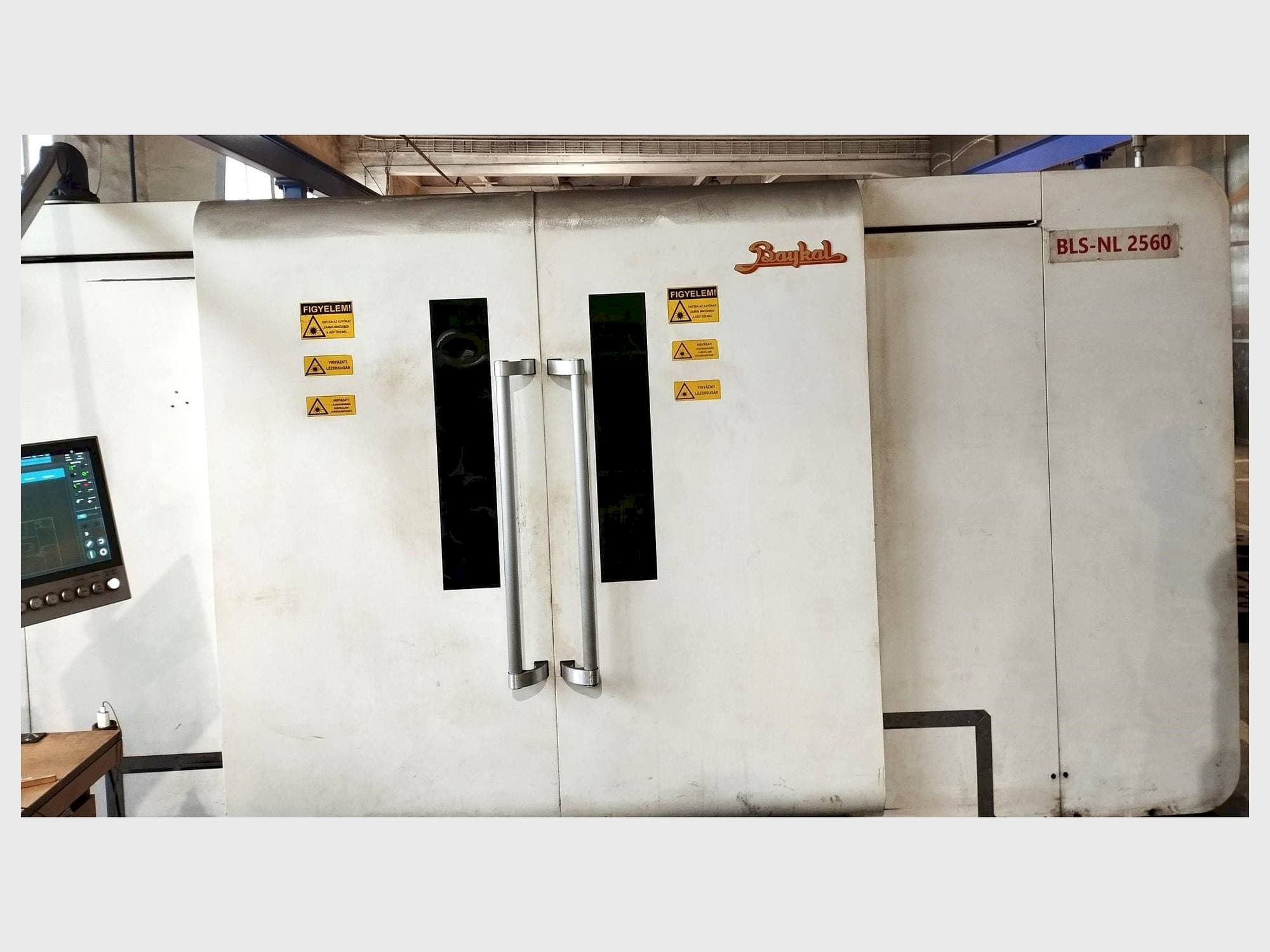

Baykal - BLS-NL 2060 4kW FiberHU-LAS-BAY-2014-00001

Další vybavení

• Nesting Software LANTEK Expert Cut II / Metalix AutoNest PRO
• Automatické čištění a kalibrace trysek
• Odsavač par včetně 1000 m 3 /h
• Vysoce výkonný a přesný lineární systém Beckhoff CNC ovladač
• Chlazení vodou s dvojitou cirkulací
• Systém výtěžnosti/dodávky/dávkování svazku optických vláken Operační systém založený na Windows
• O 360 stupňů volně otočný, polohovatelný CNC ovládací panel
• Automatický měnič palet (dvojitý nakládací zásobník) s hydraulickým zdvihem, integrovaný motorický pohon
• Volba programovatelného pomocného plynu (vzduch / kyslík / dusík) 1-25 bar Advanced Precitec řezací hlava (vzduch s příčným ofukováním)
• Automatický systém čištění a kalibrace trysek Standardní systém odsávání kouře, CAD/CAM systém Lantek - Vestavěné bezpečnostní systémy

Výhody stroje

Kvalitativní výhody stroje

• Baykal používá laserovou hlavu precitec, která umožňuje nejlepší výsledky a konstantní špičkový výkon na povrchu materiálu konečného produktu.
• Díky kapacitnímu senzoru je vzdálenost mezi laserovou hlavou a obrobkem konstantní.
• Laserová hlava je vybavena kazetovým systémem.
• Součástí řezací hlavy je také ochranné zrcátko na objektiv. Zrcátko chrání řeznou čočku a zajišťuje tak její dlouhou životnost. Snadno vyměnitelné a levné ochranné zrcátko umožňuje bezproblémový provoz bez problémů s čočkami.
• Řezná hlava je vybavena systémem ochrany proti kolizi. V případě kolize s obrobkem se hlava snadno oddělí, aby nedošlo k dalšímu poškození.
• Automatické čištění trysek - a nastavení // systém řízení a dodávky plynu
• Stroj je vybaven automatickým systémem výběru plynu. V závislosti na procesu řezání stroj automaticky vybírá a upravuje řezné a pomocné plyny. Nízkotlaké a vysokotlaké řezání dusíku, kyslíku a vzduchu a pomocné plynové potrubí jsou všechny připojeny
• Ovládací software twincat cnc pro ovládání beckhoff ovládací software na bázi pc s plnou cnc funkčností pokrývá celou řadu klasických cnc funkcí
• Ipg fotonický vláknový laser
• Laserový paprsek se vytváří uvnitř vlákna a dosahuje až k řezací hlavě bez přerušení, s výjimkou spojky paprsku nebo spínače

Technické výhody stroje

• Řezná hlava precitec procutter 2. 0
• Zaostřovací čočky 150 mm
• Lineární kolejnice (bosch rexroth)
• Rychloposuv 115 m/min. 150 m/min
• Rychlost vektoru 165 m /min 215 m/min
• Zrychlení 2,2 g (22 m/s2) 3,0 g (30 m/s2)
• Absolutní přesnost polohování ± 0,02 mm ± 0,01 mm
• Opakovatelnost ± 0,02 mm ± 0,01 mm
• Programovatelná rychlost posuvu až 100 m/min až 125 m/min
• Překládací stůl motorizovaný motorizovaný - automatická výměna

Informace navíc

Dotykový monitor - 320 GB úložiště programových dat // Ochrana světelnou závorou, kompletní kryt jako standardní výbava // Ochranné okénko objektivu
