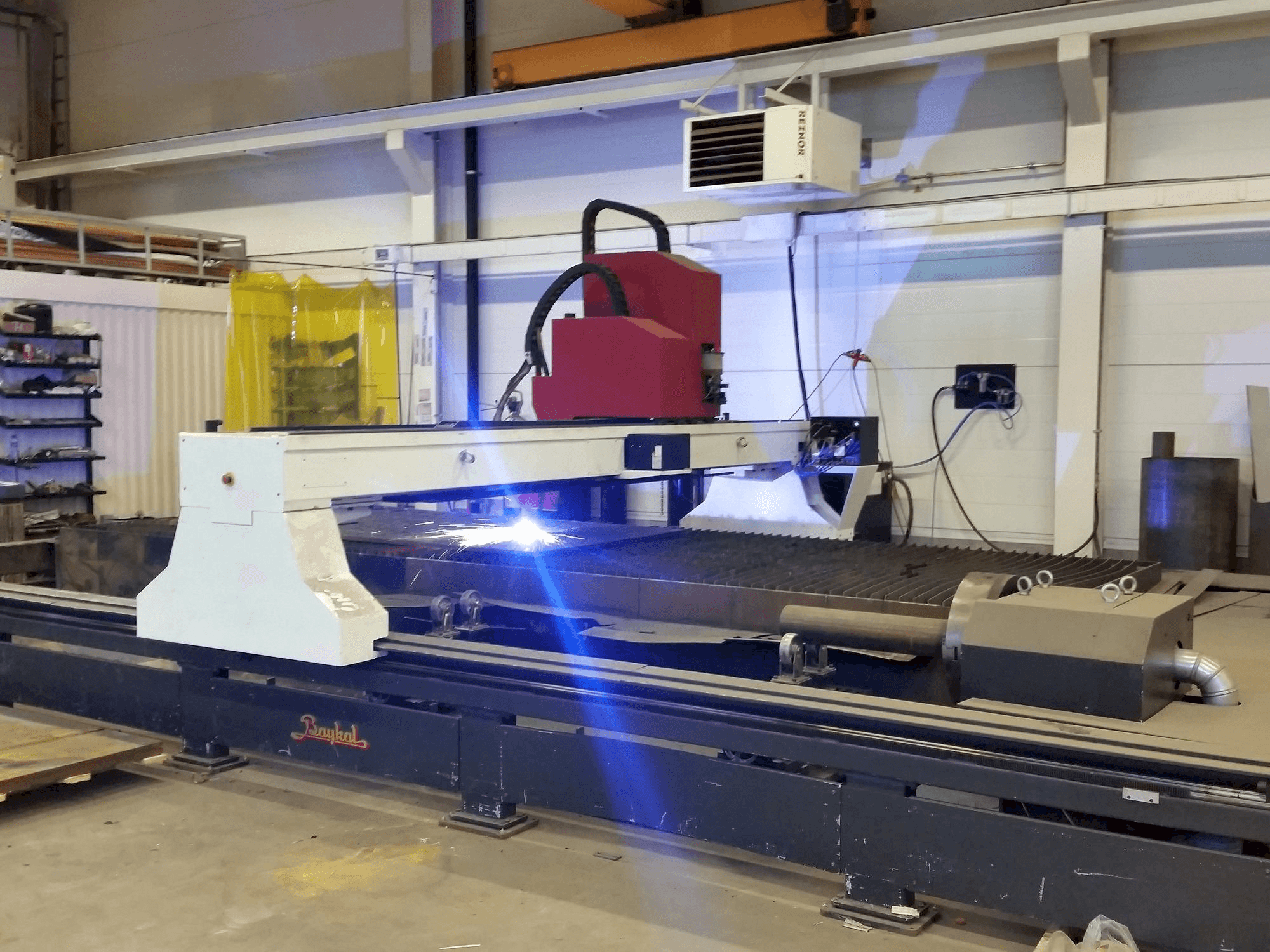

Baykal - BPL-H 2006 HPR 260XDNO-PLA-BAY-2015-00001

Výhody stroje

Kvalitativní výhody stroje

• Řezací stůl je konstruován nezávisle na příčném nosníku a rámu stroje, aby bylo dosaženo přesnosti polohování při jakékoli hmotnosti na stole.
• Řezná hlava má senzory pro automatické nastavení výšky řezu řezací hlavy.
• Ochrana proti kolizi na plazmové řezací hlavě, stroj je dodáván s elektrickým vybavením pro: 400v
• Dělený řezací stůl integrovaný s automatickým extrakčním systémem, odsávací poklopy, které se otevírají na pracovní ploše pro lepší odsávání, plazmová řezací hlava: včetně kabelového tažného řetězu
• "plazmový napájecí zdroj s vysokým rozlišením, programovací software pro vkládání/optimalizaci dílů přes pc, regulátor: jeden výstup
• Manuální/automatická plynová konzola pro výběr plazmových a aditivních plynů, vysokokapacitní vzduchová filtrační jednotka pro sběr prachu a výparů (volitelně), hadicový balíček : hadicový balíček pro zdroj řezání, přívod plynu : hadicový balíček pro přívod plynu
• Jedna sada spotřebního materiálu (trysky, elektroda, držák trysek, rozdělovače atd. ), rychlost polohování: až 20 000 mm/min
• Pracovní teplota: mezi -10°c až +30°c, výfukový systém: cnc provoz s pneumatickými poklopy, motorické osy: levá a pravá strana dva bezkomutátorové střídavé servomotory, pojezdové osy : oboustranné přes hřebenový pohon, motor x osa: bezkomutátorový střídavý servomotor, příčná osa x: přes hřeben a pastorek a převodový pohon
• Operace osa y : oboustranná, obousměrná podélná operace, operace x osa : oboustranná příčná operace, vodítko osa y : lineární vedení, vedení x osa : lineární vedení, vedení x osa : lineární vedení
• Plazmový zdroj: hypertherm hydefinition plasma hpr260xd with, automatická plynová konzole, ovládání: technos pc12 (vyrobeno v usa) na bázi windows, softwarový balík: lantek nesting software pro pc (lantek expert ii)

Technické výhody stroje

• Funkce řezání trubek Ø50-600mm
• Šikmá hlava
• 6-ti stanice vrtačka a závitová jednotka, vrták max Ø20mm, závit max Ø16mm
• Stacionární ovládací panel místo panelu na žacím výložníku, umístěný na levé straně stroje při pohledu zepředu.
• Šířka řezu: 2200 mm
• Délka řezu: 6400 mm
• Oboustranný synchronizovaný servopohon na ose y = podélný pohyb řezací hlavy
• Jediný synchronizovaný servopohon na ose x = příčný pohyb řezací hlavy
• Ac servomotory (bezkartáčové)
• Vysoká rychlost polohování 20 mt/min s přesností polohování ± 0,05 mm
