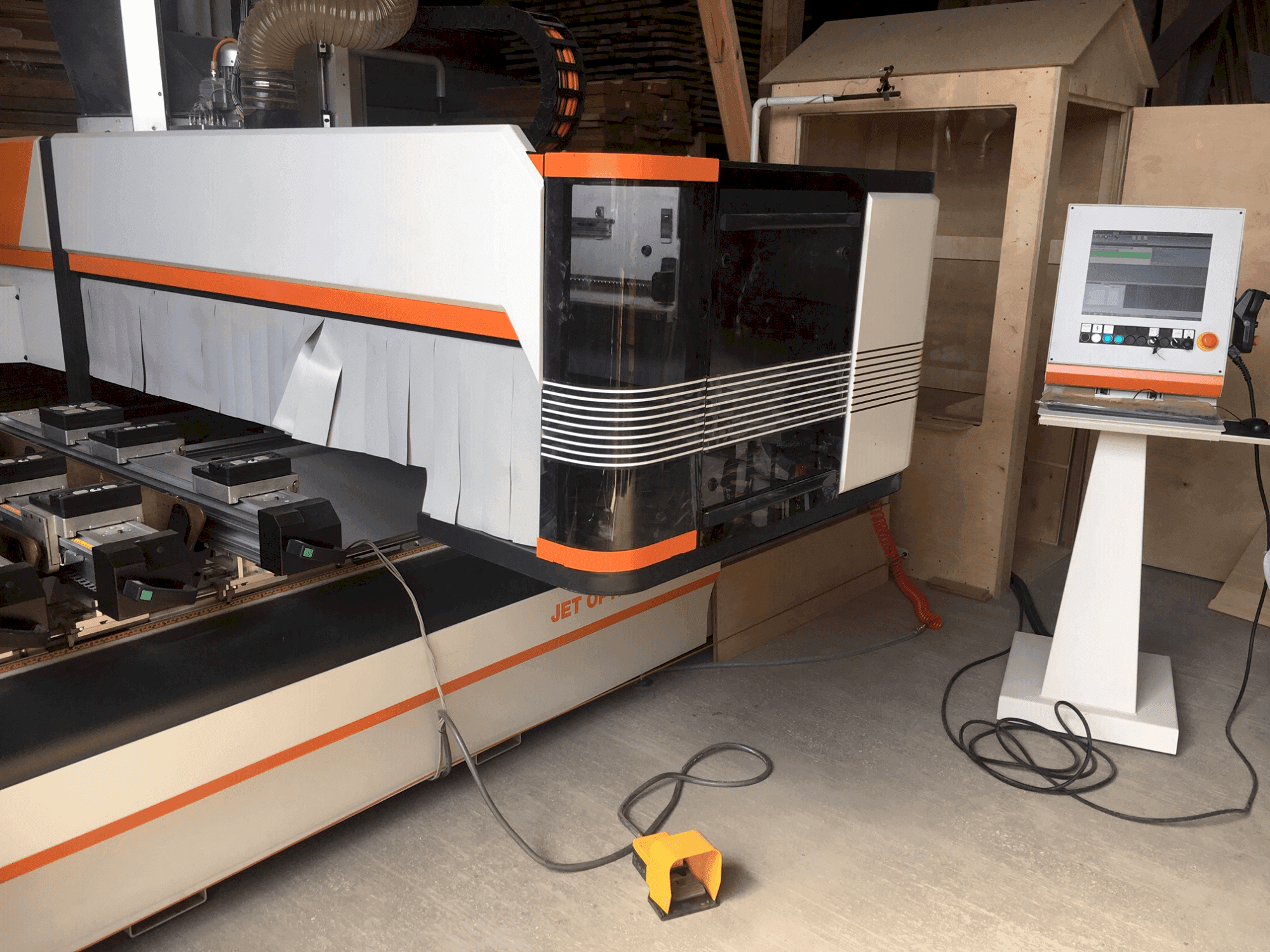

BUSELLATO - Jet Optima T5HU-WOO-BUS-2018-00001

Výhody stroje

Kvalitativní výhody stroje

• Automatická korekce poloměru nástroje, vrtací hlava 18m (8x + 5y), 6 horizontálních vrtáků (4x - 2y), kotoučová pila: 120 mm.
• Optimalizace dráhy nástroje mezi operacemi obrábění, 5osá "jet 5" vodou chlazená hlava s upínáním nástroje hsk 63, b: +185° až -95°, c: +/- 360°, pracovní plocha: 3050 x 1250 mm.
• Grafické znázornění nastavení knihovny nástrojů, zobrazení otáček vřetena a poloh agregátů.
• 2d simulace a software počítající doby cyklů, řídicí a diagnostické přehledy pro snadnější obsluhu stroje.
• Tisk a grafický tisk naprogramovaných obrobků s iso kódy, software pro řízení strojů genesis evolution.
• Programy lze snadno prohlížet pomocí funkce "náhled", elektricky svařovaného rámu stroje a pohyblivé konzoly s vyztuženými žebrovanými deskami z ocelové slitiny, zvláště zesílenými na nejvíce zatížených místech.
• Manuální a strojní diagnostické funkce s návrhy oprav v reálném čase a grafickou pomocí.
• Grafická pomoc při programování stroje. , opakování seznamů programů a spouštění vlastních programů.
• Import iso textových souborů, funkce "hold" s bezpečnostní podložkou, pohyb v ose z usnadněný vřeteny s kuličkovými šrouby.
• Úpravy podél křivek a oblouků pro výšku znaků, mezery, řádkování a rozestupy písmen, "sc" vřeteno elektrody 11 kw – rychlost 20 000 ot. /min hsk, pc konzole s operačním systémem windows, 17" lcd monitor.

Technické výhody stroje

• Axiální pracovní výška v ose z stroje je 180 mm. Skutečné polohové rychlosti os jsou následující: osa x: 70 m/min osa y: 60 m/min osa z: 30 m/min
• Mezi klíčové vlastnosti patří: integrovaný cad s odrazem, rotací, funkcemi opakování atd.
• Operační systém umožňuje řízení stroje v reálném čase, automatické řízení pracovní rychlosti s optimalizací trasy, automatický systém centralizovaného mazání.
• Zobrazení 2d a 3d zobrazení obrobků, kruhový 12-nástrojový zásobník hsk 63 nástrojů.
• Parametrické programování umožňující použití matematických, trigonometrických, inverzních trigonometrických a logických vzorců s 300 proměnnými pro provádění těchto vzorců.
• Prohlížení a otáčení horizontálních a vertikálních pohledů, automatické snížení rychlosti posuvu na základě provozu měniče.
• Jednoduché a multifunkční programování ve více pohledech, lineární zásobník nástrojů hsk 63 pro 10 nástrojů.
• Automatická regulace otáček pro záběr nástroje, pohyb v ose y usnadněn vřeteny s kuličkovými šrouby.
• Načtení parametrů nástroje z programu, posunutí osy x dosaženo prostřednictvím konvexně zakřiveného kontaktu ozubené tyče a pastorku.
• Programování vyšší úrovně (if-end-if) s makry, import souborů dxf do formátu ascii.

Informace navíc

Vybavení stroje zahrnuje: Ovládací software Jet Cad. 90 m3/h vakuové čerpadlo. Centrální odběrné místo. 6 "IMC" paprsků. 6 přísavek o rozměrech 80x155 mm. 6 přísavek o rozměrech 55x155 mm.
