CHARMILLES - Robofil 440 CCDE-EDM-CHA-2007-00001
Máte další otázky? Kontaktujte nás!

Petr Strýček
+420 737 021 218
p.strycek@gindumac.com

- GINDUMAC
- Produkty
- Obráběcí stroje
- ➤ Ojeté CHARMILLES Robofil 440 CC na prodej | gindumac.com

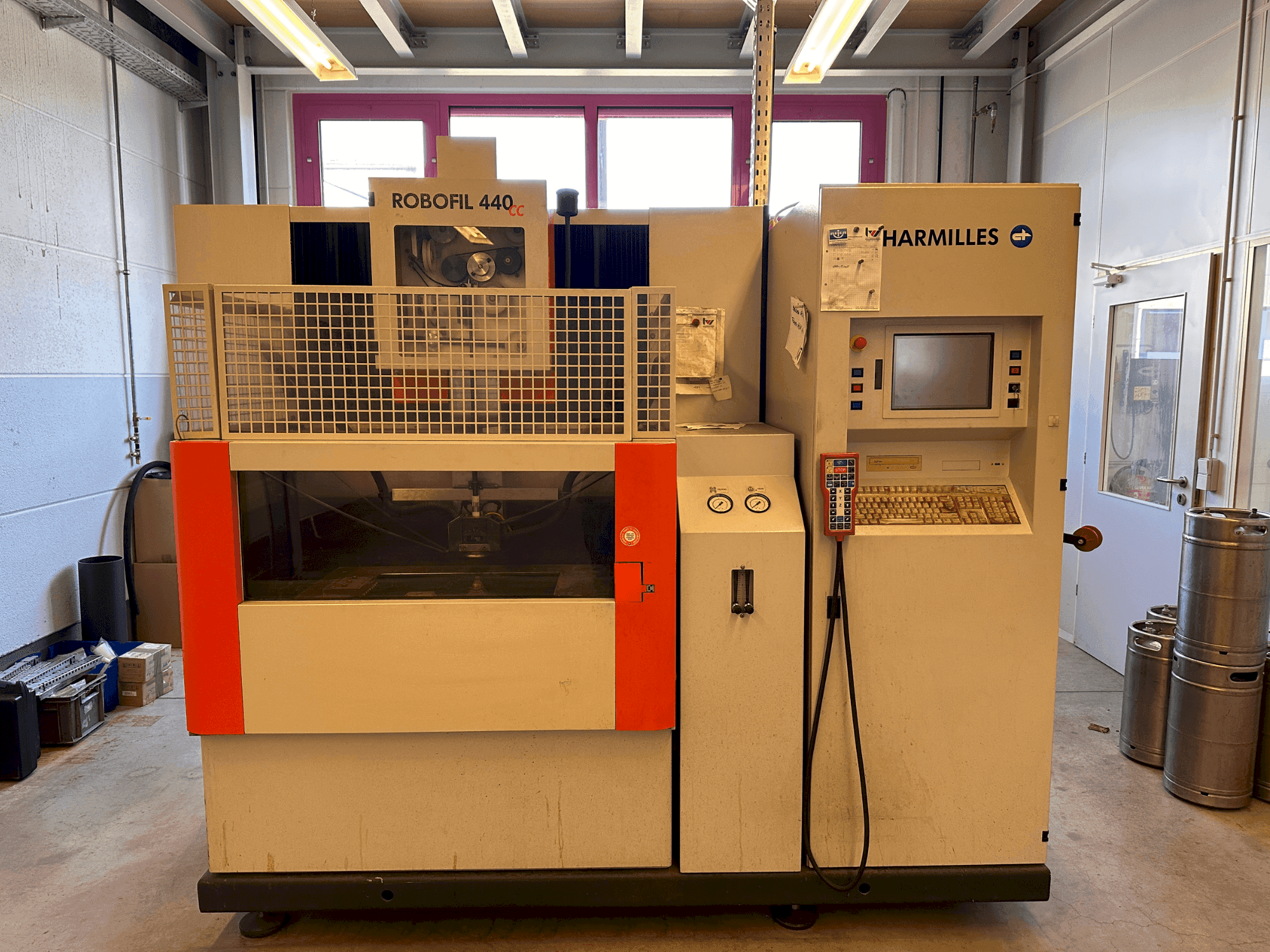

Tento tříosý stroj CHARMILLES Robofil 440 CC byl vyroben v roce 2007 a vyznačuje se robustní konstrukcí s celkovou hmotností systému 4450 kg po naplnění dielektrikem. Zvládne obrobky o hmotnosti až 1500 kg s maximálními rozměry 1200 x 700 x 400 mm. Tento stroj je ideální pro přesné drátové EDM procesy a nabízí komplexní řídicí systém s 12" TFT obrazovkou. Pokud hledáte vysoce kvalitní EDM možnosti, zvažte stroj CHARMILLES Robofil 440 CC, který máme k prodeji. Kontaktujte nás pro více informací.
Přehled
- Výrobce: CHARMILLES
- rok: 2007
- MODEL: Robofil 440 CC
- typ aplikace: EDM
- Země umístění: Německo
- Typ stroje: Drátový elektroerozivní stroj
- dostupnost: Ihned
Technické informace - CHARMILLES Robofil 440 CC
Všeobecné údaje
- Šířka: 2810 mm
- Hloubka měření: 2600 mm
- Výška měření: 2080 mm
- Hmotnost stroje: 4450 kg
Hlavní jednotka
- Počet os: 3
Pojezdy os
- Osa X Pojezdy os: 550 mm
- Osy Y Pojezdy os: 350 mm
- Osa Z Pojezdy os: 400 mm
Obrobek
- Obrobek X: 1200 mm
- Obrobek Y: 400 mm
- Obrobek Z: 700 mm
- Hmotnost obrobku: 1500 kg
Vstřikovací jednotka
- Vstřikovací tlak: 2/4/8/13 bar
Dodatečné informace
- Výhody technického stroje:
- - Celkový dielektrický objem: 1200 l
- - Min. /max. Dielektrická tloušťka: 0/435 mm
- - Standardní drátěné vodítka: 0,25 mm
- - Třífázové vstupní napětí: 400 v
- - Síťová frekvence (2 verze): 50 nebo 60 hz
- - Účiník: 0,8
- - Celkový instalovaný výkon: 10 kva
- - Přípustné výkyvy: ±10 %
- - Přípustné mikropřerušení: 4 ms
- - Přívod stlačeného vzduchu: 6-7 barů
- - Řídicí jednotka Numerické řízení TFT 12"/ Rozměry celého systému (ŠxHxV) mm 2600x2810x2240/ Celková hmotnost systému bez dielektrika kg 3300/ Celková hmotnost systému s dielektrikem kg 4450/ Pracovní plocha/ Max. rozměry obrobku mm 1200x700x400 Max. hmotnost obrobku kg 1500/ Min./max. tloušťka dielektrika mm 0/200/ Přívod stlačeného vzduchu/ Tlak bar 6…7 bar/ Minimální průtok l/min 150/ Osy/ Pojezd X, Y, Z mm 550x350x400/ Pojezd U, V mm 550/350/ Úhel zúžení / výška °/mm ±30/400/ Rozlišení měření X, Y, U, V, Z µm 0,05/ Rychlost pohybu os mm/min 0…3000/ Ochrana proti kolizi os X, Y, U, V, Z/ Dielektrikum/ Typ Deionizovaná voda/ Celkový objem dielektrika L 1200/ Filtrační patrony 4/ Deionizační lahve 1/ Celkový objem deionizační pryskyřice L 20/ Elektroda / Drát/ Standardní vodítka drátu mm Φ 0,25/ Programovatelná tahová síla drátu daN 0,3…2,5/ Programovatelná rychlost odvíjení drátu m/min 0,5…15/ Automatické navlékání drátu mm Φ 0,1/0,2/0,25/0,3/ Automatické opětovné navlékání drátu mm Φ 0,2/0,25/0,3/ Minimální průměr pilotního otvoru pro automatické navlékání/ mm Φ 0,8/ Maximální výška pro automatické navlékání drátu 0,25 mm/mm 220/ Přípustné hmotnosti a typy cívek drátu kg dle norem DIN: 1,6 (K100) – 8 (K160)/ dle norem JIS: 3 (P3) – 5 (P5)/ Elektrická skříň/ Třífázové vstupní napětí V 400/ Síťová frekvence (2 verze) Hz 50 nebo 60/ Přípustné kolísání ±10 %/ Celkový instalovaný výkon: 10 kVA/ Přípustná mikropřerušení v ms: 13,5 A/ Účiník: 0,8/ Displej: 12" TFT/ Dostupné standardní jazyky: francouzština, angličtina, němčina, italština, španělština/ Kapacita uživatelské paměti: 6 GB/ Operační systém: Windows XP SP2/ CD-ROM/ Ethernetový port, USB/ Paralelní port/ Dálkové ovládání/ Alfanumerická klávesnice: PC/ Přípustné okolní podmínky/ Teplota pro optimální přesnost: 20±1 °C/ Teplota pro optimální vybavení: 15…30 °C/ Přípustná relativní vlhkost: 40…80 %/ Max. emise hluku stroje: 76 dB(A)/ Doba tepelné stabilizace: 3 h/ Stupeň krytí elektrického zařízení: IP 43
Výhody stroje
Informace navíc
*Mezi uvedenými údaji a skutečnými hodnotami mohou být rozdíly, to by měl potvrdit obchodní zástupce.
