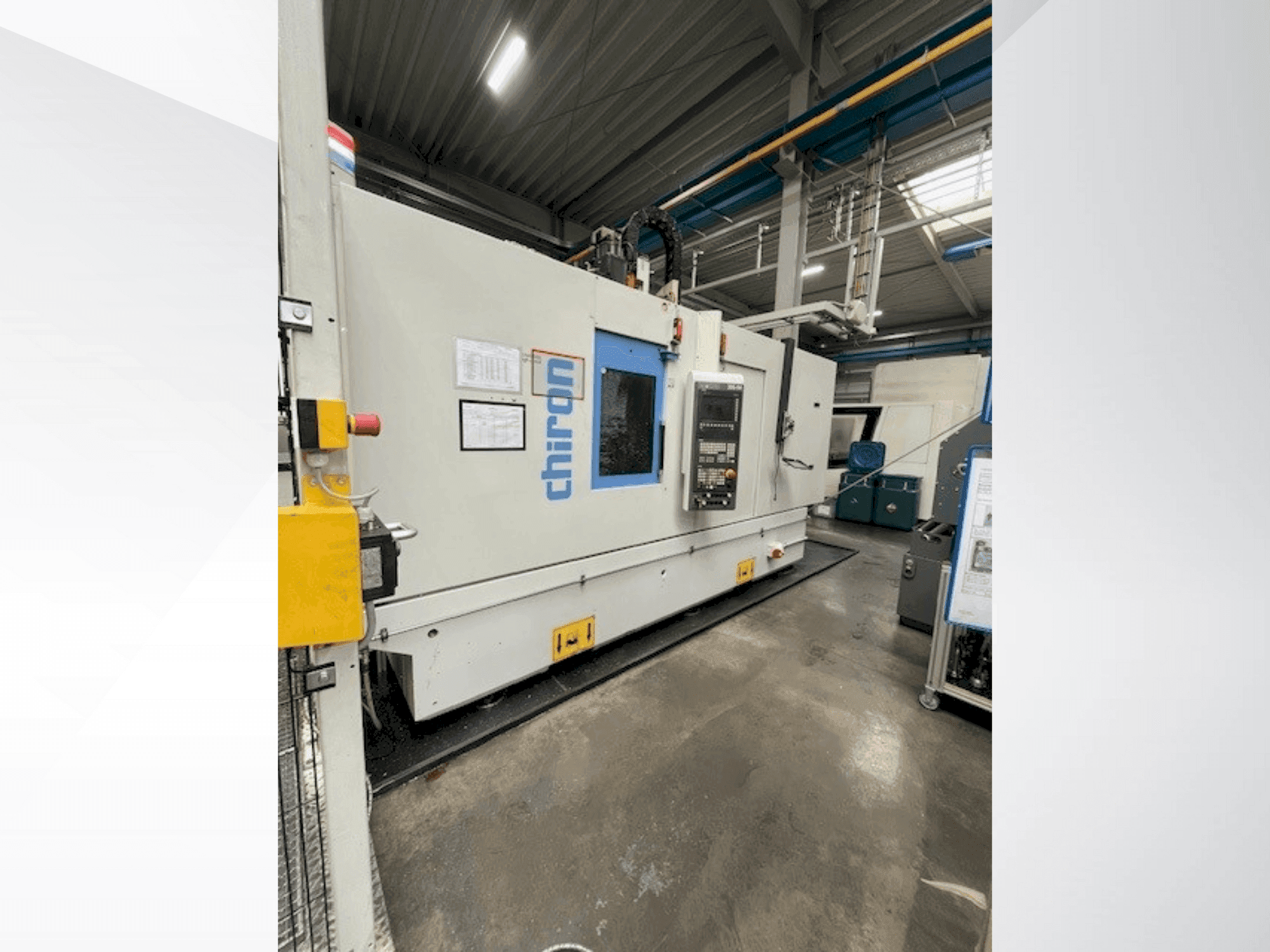

CHIRON - DZ18WDE-MIL-CHI-2018-00001

Další vybavení

• VOLITELNÉ: robot, celá buňka včetně dopravníkových pásů, PLC, obracecí stanice

Výhody stroje

Technické výhody stroje

• Pozice nástroje: 2x35
• Maximální délka nástroje: 380 mm

Informace navíc

Ochranný panel proti stříkající vodě s plně uzavřeným pracovním prostorem/ s nakládacími dveřmi, elektricky chráněný/ včetně vyměnitelných bezpečnostních oken/ Přepážka pracovního prostoru s nerezovými lamelami/ Výška 2340 mm nad podlahou, včetně osvětlení stroje/ Mini ovládací panel s tlačítkem start a reset pro organizaci palet M61/M62/ Integrované zařízení pro výměnu obrobků IWW 0/180°/ pro optimální tok třísek se středovou přepážkou z ocelového plechu/ Doba výměny obrobku cca 3,5 sekundy, v závislosti na hmotnosti, samoregulační/ díky samoučící se regulaci rychlosti./ Přepravní zatížení na stranu 0 - max. 250 kg/ Max. Rozdíl hmotnosti 120 kg mezi oběma stranami stolu./ Každá strana stolu je připravena pro instalaci sady otočného stolu./ Vzdálenost mezi uchycením vřetena a středem/bodem otáčení /Minimální šířka pásu 75 mm/ Dráhy pojezdu: osa X 630 mm/ osa Y 530 mm/ osa Z 450 mm/ Systém proplachování nádrže s přípojkou chladicí kapaliny/ Otočný stůl NC, typ ATU 200/ Integrováno do integrovaného zařízení pro výměnu obrobků IWW 0/180°/ S hydraulickým upnutím, přídržný moment 1 200 Nm,/ Opakovatelná přesnost +5" s/ čelní deskou © 225 mm, s centrováním® 60 -0,008,/ Protiložisko s hydraulickým upnutím, přídržný moment 800 Nm./ Na straně otočného stolu a protiložiska. Poloměr otáčení 285 mm/ 7. nebo 5. osa NC, připraveno k zasunutí/ Regulované pneumatické připojení pro těsnicí vzduch/ Řízené hydraulické připojení pro upínání./ Otočný průchod 2 x 5cestný/ Strana otočného stolu: 4 x hydraulický/pneumatický, 1 x pneumatika/ 4 x hydraulický/pneumatický na straně protiložiska, 1 x pneumatický/ Pracovní prostor - přiřazení otočného stolu/ AF1 Otočný stůl ATU 200/ AF2 Otočný stůl ATU 200/ Dvouvřetenový vřeteník/ Připraveno pro 2 hlavní vřetenové motory s vřeteny/ Vzdálenost vřeten v ose X 400 mm/ Pohon hlavního vřetena se 2 střídavými motory/ Pneumatický pohon s monitorováním upnutí nástroje/ 11,0 kW při 100% dovolené době/ 25,3 kW při 15% dovolené době/ Otáčky až 12 000 ot/min/ Max. točivý moment 140 Nm/ Vrtací kapacita 2 x 42 mm/ do oceli E355/ Automatický měnič nástrojů/ s robustním, plně uzavřeným zásobníkem sběrného řetězu/ 2 x 35 pozic pro nástroje/ Stopka nástroje HSK-A 63 DIN 69893/ Šířka nástroje max. 78 mm/ Šířka nástroje s volnými sousedními pozicemi max. 140 mm/ Délka nástroje max. 380 mm/ Hmotnost nástroje max. 8,0 kg (max. zatížení zásobníku 240 kg)/ Doba výměny nástroje cca 0,9 s (závisí na řídicím systému)/ Doba od nuly po třísku cca 2,2 s (závisí na řídicím systému)/ Pohon posuvu pro osy X, Y a Z/ Digitální pohony s přímými systémy měření polohy, aplikace přetlaku/ Rychlost rychloposuvu 75 - 75 - 75 m/min/ Zrychlení os 1,0 - 1,4 - 1,6 g/ Řízení CNC SIEMENS 840D solution line/ vč. 10,4" barevné TFT obrazovky / plnohodnotná klávesnice / ovládací panel OP010S/ 1280 1 (TCU / NCU 720.3, 1 kanál)/ Uživatelské rozhraní Operate/ NC RAM 3 MB (max. 1 MB k dispozici)/ (max. 200 programů k dispozici)/ pro spouštění dělících programů dle DIN 66025/ CF karta s 8 GB Kapacita paměti (max. 3 GB k dispozici)/ Zobrazení výkonu, provozních hodin a počítadla obrobků na obrazovce, Vymazání obrazovky, oprávnění přístupu pomocí klíčového spínače, NC diagnostika s funkcí nápovědy, diagnostika stroje, USB rozhraní na ovládacím panelu./ Předběžné vyhledávání s dynamickým řízením, orientované zastavení vřetena, restart v programu, Technologie podprogramů ve vyšším jazyce a parametry, Simultánní programování, podpora cyklů, Vrtací cykly G81-G89, vrtací a frézovací vzory, Měření v JOG, funkce M a T, Offsety nástroje pro geometrii, opotřebení, 4 uložitelné ofsety nulového bodu G54-G57, 30 ofsetů nulového bodu programovatelných pomocí G funkcí, Korekce poloměru nástroje s výpočtem průsečíku, Vkládání zkosení a poloměrů, přechodové poloměry, Programování kontur, faktor měřítka, zrcadla, Polární souřadnice, kruhová interpolace (programování po celé kružnici)./ 3D interpolace, spirálová interpolace./ Díky vynálezu s čerstvými zvukovými vlnami/ Síťová kabeláž není součástí dodávky./ Dopravník třísek (škrabka)/ Objem nádrže 200 l/ Výkon čerpadla 250 l/min při 1,4 baru/ Čištění chladicí kapaliny štěrbinovým sítem/ Výška výhozu dopravníku třísek 1050 mm/ Směr výhozu dopravníku třísek vlevo/ 1640 l/ Chladicí systém TPF 350 / FKA 900/ (i pro materiály tvořící kaly, např. šedá litina, GGG, Al s Si >/= 12 %)/ Objem nádrže 900 l/ Nízkotlaké čerpadlo 100 l/min při 2,4 baru až 250 l/min při 2,3 baru/ Energeticky úsporné vysokotlaké čerpadlo s frekvenční regulací/ 43 l/min při 20 barech až 35 l/min při 70 barech/ Vario přetlakový ventil pro 8 programovatelných úrovní tlaku/ Přednastaveno na 20, 30, 40, 50, 55, 60, 65, 70 barů
