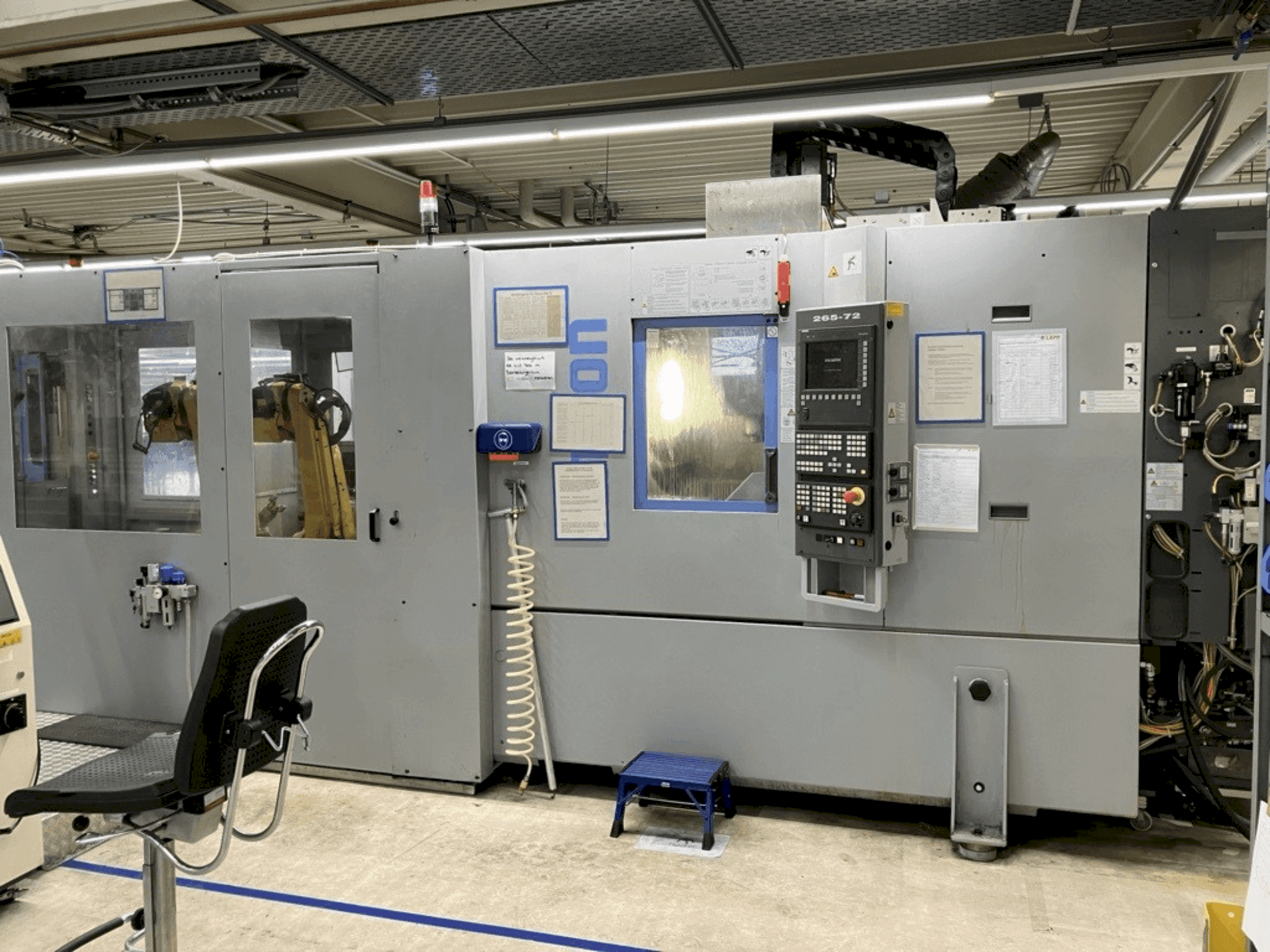

CHIRON - FZ 12 KWDE-MIL-CHI-2012-00002

Výhody stroje

Technické výhody stroje

• Řízené osy: 6 os
• Dosah: 704 mm
• Zrychlení/zpomalení: 0 až 12 000 min-1 za 0,6 sekundy
• Upínací plocha: 820 x 440 mm²
• Vrtací kapacita v st 60: Ø 16 mm
• Závitování: m 16
• Frézovací výkon v st 60: 80 cm³/min
• Zrychlení: osy x a y 0,7 g, osa z 1,0 g

Informace navíc

Rozsah a rychlost pohybu osy: J1: 340°/360° (volitelně) při 350°/s J2: 200° při 350°/s J3: 388° při 400°/s J4: 380° při 450°/s J5: 240° při 450°/s J6: 720° při 720°/s Přípustný moment zatížení: J4 a J5: 11,9 Nm J6: 6,7 Nm Opakovatelnost: +/- 0,02 mm Maximální rychlost J1: 195°/s J2: 175°/s J3: 180°/s J4 a J5: 400°/s J6: 600°/s Přípustný moment zatížení J4 a J5: 7,7 Nm J6: 9,8 Nm Nástroje Automatický měnič nástrojů: Počet nástrojových kapes: 24 Doba výměny nástroje: cca 0,9 s Doba od třísky ke třísce: cca 2,4 s Obrobky jsou dodávány automatizovaným podávacím systémem a postupně vkládány do obráběcích center Chiron dvěma průmyslovými roboty Fanuc. Po dokončení obráběcích procesů jsou opět odebrány. Roboty poté přenesou součásti do přepravního systému, který je přepraví do následného čisticího systému. Integrovaná mycí linka zajišťuje spolehlivé čištění součástí v souladu s definovanými specifikacemi čistoty. Po mycím procesu převezmou vyčištěné díly v zadní části systému dva synchronně pracující roboty Fanuc. V závislosti na specifikacích procesu jsou tyto díly buď automaticky paletizovány, nebo dále zpracovávány v následném kroku, například nýtováním. Celý systém pracuje plně automaticky.
