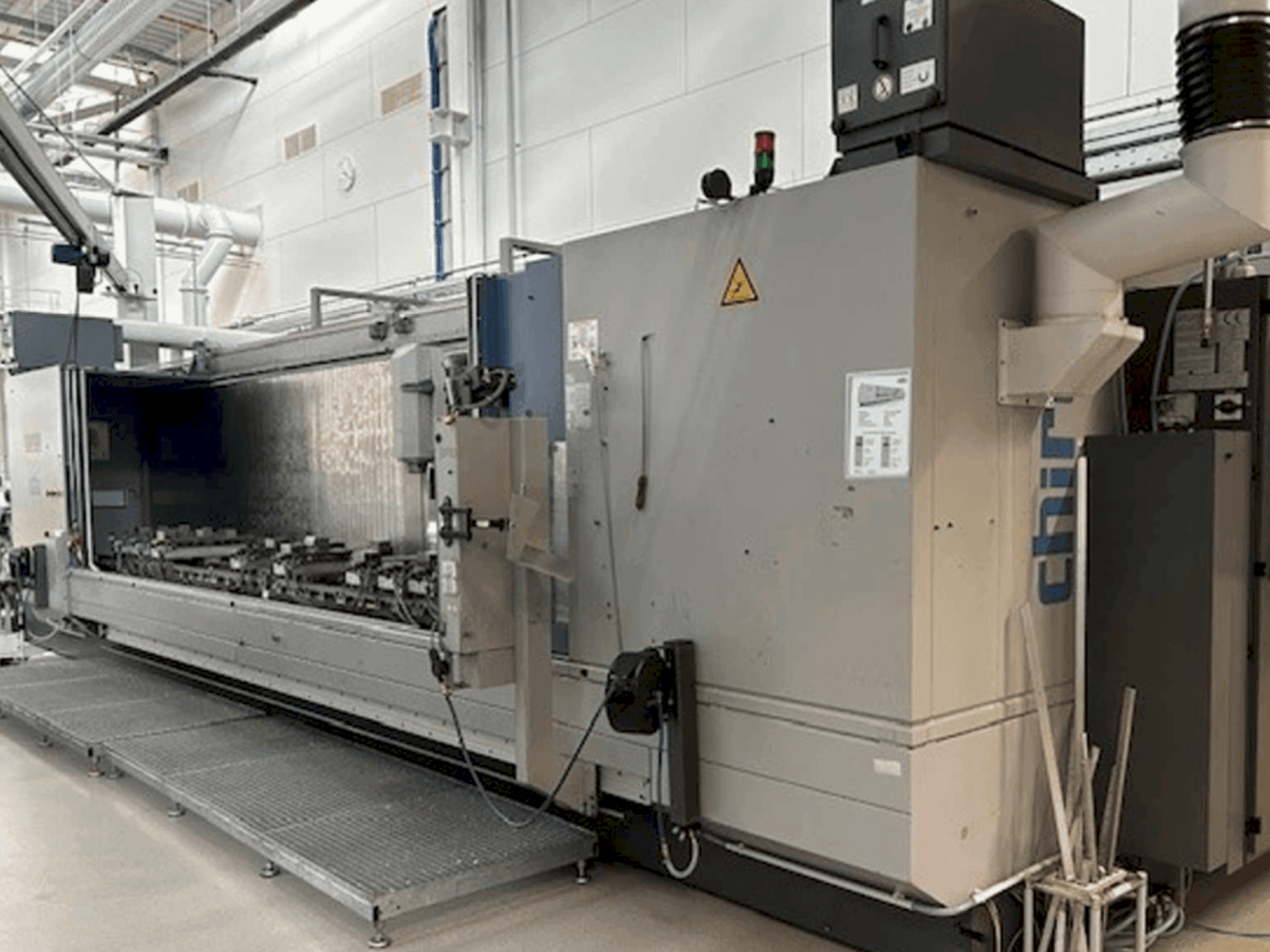

CHIRON - Mill 6000 SKDE-MIL-CHI-2004-00003

Výhody stroje

Technické výhody stroje

• 92 pozic pro nástroje hsk-a63 (zásobník na pozadí)
• Obrábění dlouhých dílů do maximální délky 6000 mm
• Obrábění čelní plochy (5. Strana) horizontálně s otočnou hlavou (vpravo/vlevo)
• Kyvadlové obrábění přes středovou přepážku, max. Délka obrobku 1773 mm s obráběním sk na obou čelních plochách (délka nástroje 120 mm)
• 4 hydraulické dvojité svěráky (s pevnou střední čelistí) na každou kyvadlovou sekci, polohování a upínání lineárním systémem (hydraulické uvolnění, mechanické upínání)

Informace navíc

Doplňkové vybavení Vysokorychlostní balíček s motorem Vřeteno: 12000 ot/min, 140 Nm Výrobní balíček: Pásový dopravník se škrabkou, výška výtoku 1050 mm Vnitřní příprava chladicí kapaliny Rotační vakuový filtr KNOLL VRF250 (vhodný pro ocel, litinu, hliník, plast, mosaz) Vysoký tlak 70 barů s vysokotlakým čerpadlem a variabilním ventilem Proplachovací pistole na každé kyvadlové pole Odsávání emulzní mlhy, 2 ventilátory na každou 800 m²/h Otočné průzorové okno vlevo a vpravo (1400 mm od středu stroje) Automatické vkládací dveře Středová přepážka pro kyvadlové obrábění Balíček pro 5osé frézování Profukování Sledování životnosti nástroje Přídavný V24 RS232 v rozvaděči Rozhraní BDE/MDE (stavy: stroj zapnutý, stroj běží, počítadlo dílů) Systém sledování kolizí Marposs (Brankamp) CMS100 3D model stroje pro kinematickou simulaci v programovacím systému CAM Hydraulický agregát 210 barů, 2 upínací okruhy, samostatný systém upínacího tlaku pro každé kyvadlové pole, regulace upínacího tlaku Lineární upínací systém KOHN 8 Hydraulické svěráky KOHN Multi 2000 MFS 125/680 HD Dvoudílný obslužný stůl po celé pracovní šířce 6000 mm Díky 3 osamům x, y, z a otočné hlavě lze softwarový balíček pro 5osé frézování použít k frézování tvarů, např. křivky. Software poté synchronizuje osy.
