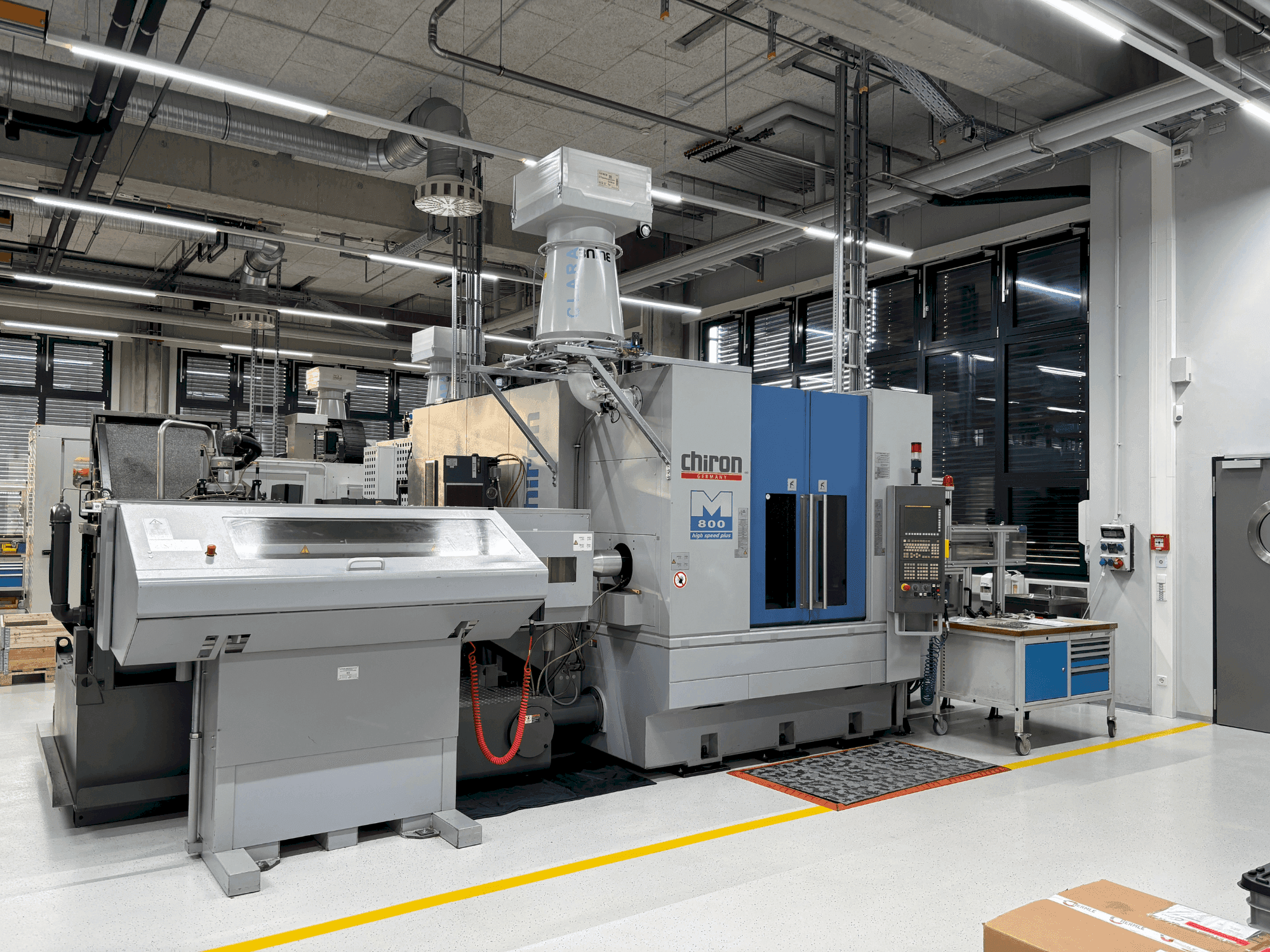

CHIRON - Mill 800DE-MIL-CHI-2007-00004

Další vybavení

• Součástí balení je cca 20 držáků nástrojů
• Krátký nakladač tyče
• Pásový dopravník třísek Knoll HL450/900

Výhody stroje

Technické výhody stroje

• Otočná hlava
• Vnitřní chladicí systém
• Hsk-a-63
• Maximální průměr by byl: 65 mm / kleštiny jsou k dispozici až do 50 mm

Informace navíc

Stroj stále pod proudem // Pohon hlavního vřetena střídavým motorem/ Výkon: 7,5 kW (100 % ED), 22,5 kW (10 % ED)/ Rozsah otáček: 20 - 9 000 min-1/ Točivý moment: 140 Nm/ Měnič nástrojů: 24 pozic pro nástroje (rozšiřitelné na 92 s podkladovým zásobníkem)/ Stopka nástroje: strmý kužel 40 DIN 69871/72/ Max. ø nástroje: 75 mm (160 mm s volnými sousedními pozicemi)/ Doba výměny nástroje: cca. 1,5 s (doba od třísky k třísce: 5,0 s)/ Pracovní oblast: Startovací stůl s odkládacím boxem (upínací oblast: 1 400 × 550 mm²)/ Maximální zatížení stolu: 1 200 kg/ Řídicí systém/ Typ řízení: FANUC 18i MB5 (5osé řízení dráhy)/ Programová paměť: 256 KB (rozšiřitelná na 512 KB)/ Funkce: Vrtací a frézovací cykly, 3D interpolace, kompenzace poloměru nástroje, makro programování/ Rozhraní: RS232C, paměťová karta PCMCIA/ Vysokorychlostní balíček (volitelný)/ Rychlost rychloposuvu: 60 m/min (X/Y/Z)/ Rozsah rychlostí: 20 - 12 000 min-¹/ Doba od třísky k třísce: cca. 2,9 s/ 5osá otočná hlava (volitelně)/ Vřeteno motoru: Výkon: 25 kW (100 % ED), 40 kW (10 % ED)/ Rozsah otáček: 20 - 20 000 min-¹/ Držák nástroje: HSK-A 63/ Otočná osa: Rozsah pohybu: ±100°/ Částečná přesnost: ±10"/ Točivý moment pohonu: 280 Nm/ Dodávka chladicí kapaliny a třísek/ Standardní chladicí systém: Objem nádrže: 200 l/ Výkon čerpadla: 80 l/min při 1,5 baru/ Volitelně vysokotlaká chladicí kapalina (70 barů): Průtok: 20 l/min (30 barů) až 11 l/min (70 barů)/ Dopravník třísek (volitelně): Škrabka s nádobou (150 l)/ Měřicí technologie Měřicí sonda Renishaw (OMP 40): Automatické měření obrobku a kompenzace stroje/ Rubínová kulička Ø 4 mm/ Síťová přípojka a prostředí/ Napájení: 400/230 V ±10 %, 50 Hz/ Stlačený vzduch: min. 6 barů/ Okolní teplota: 10–40 °C/ Volitelné vybavení: Zásobník na tyče: 92 pozic pro nástroje/ Obrábění tyčí: Soustružnické vřeteno pro tyče do Ø 65 mm/ NC suport pro posuv tyče (60 m/min)/ Automatické mazání tukem/ Automatický nakladač pro krátké tyče (ILS-RBK-10012)/
