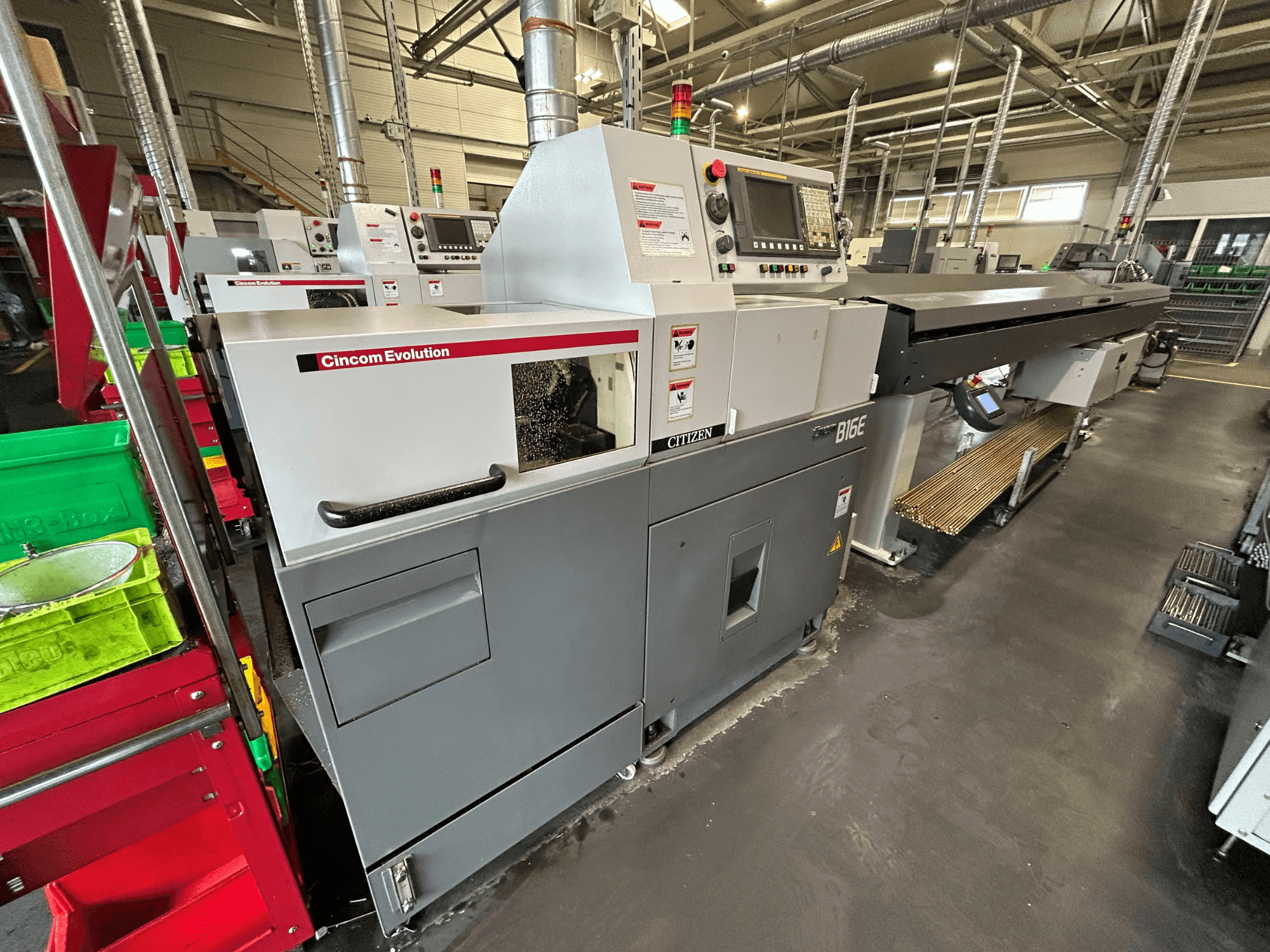

Citizen - B16 HU-TUR-CIT-2013-00001

Obráběcí kapacita

• Maximální průměr obrábění: Ø16 mm

• Maximální délka obrábění: 135 mm

• Průměr průchozího otvoru hlavního vřetena: Ø20 mm

• Maximální průměr čelního vrtání: Ø6 mm

• Maximální průměr předního závitování: M6

Pohyby

• A2/zdvih osy zadního vřetena: 200 mm

Rychloposuvy

• Osa X: 21 m/min

• Osa Y: 21 m/min

• Osa Z: 15 m/min

• Osa A2: 15 m/min

Hlavní vřeteno

• Rozsah otáček: 200–10 000 ot./min

• Maximální otáčky s rotačním vodicím pouzdrem: 8 000 ot./min

• Motor: 2,2 / 3,7 kW

Protivřeteno (zadní vřeteno)

• Maximální upínací průměr: Ø 16 mm

• Rozsah otáček: 100–6 000 ot./min

• Maximální průměr vrtání: Ø5 mm

• Maximální závitování: M3

• Výkon motoru: 1,0 kW

Pohonné nářadí

• Maximální průměr vrtání: Ø 5 mm

• Maximální závitování: M4

• Otáčky vřetena: 100–4 500 ot./min

• Hnací motor: 0,5 kW

Nástroje

• Celkový počet montovatelných nástrojů: 15

• Řezné nástroje: 5

• Nástroje pro sekundární obrábění: 2

• Nástroje pro přední vrtání: 4

• Nástroje pro zadní vrtání: 4

Obecné údaje

• Příkon: 5,2 kVA

Dostupné jednotky a provozní hodiny

• Jednotka 1

  • Datum výroby: 05/2013

  • Provozní doba: cca 82 600 h

  • Provozní doba: cca 31 847 h

  • Doba řezání: cca 22 613 h

• Jednotka 2

  • Datum výroby: 06/2013

  • Doba zapnutí: cca 81 474 h

  • Provozní doba: cca 31 403 h

  • Doba řezání: cca 20 127 h

Doplňkové vybavení

• Podavač tyčí: FMB Minimag 20 / 3200 C

  • Rok výroby podavače tyčí jednotky 1: 2014

  • Rok výroby podavače tyčí jednotky 2: 2013
