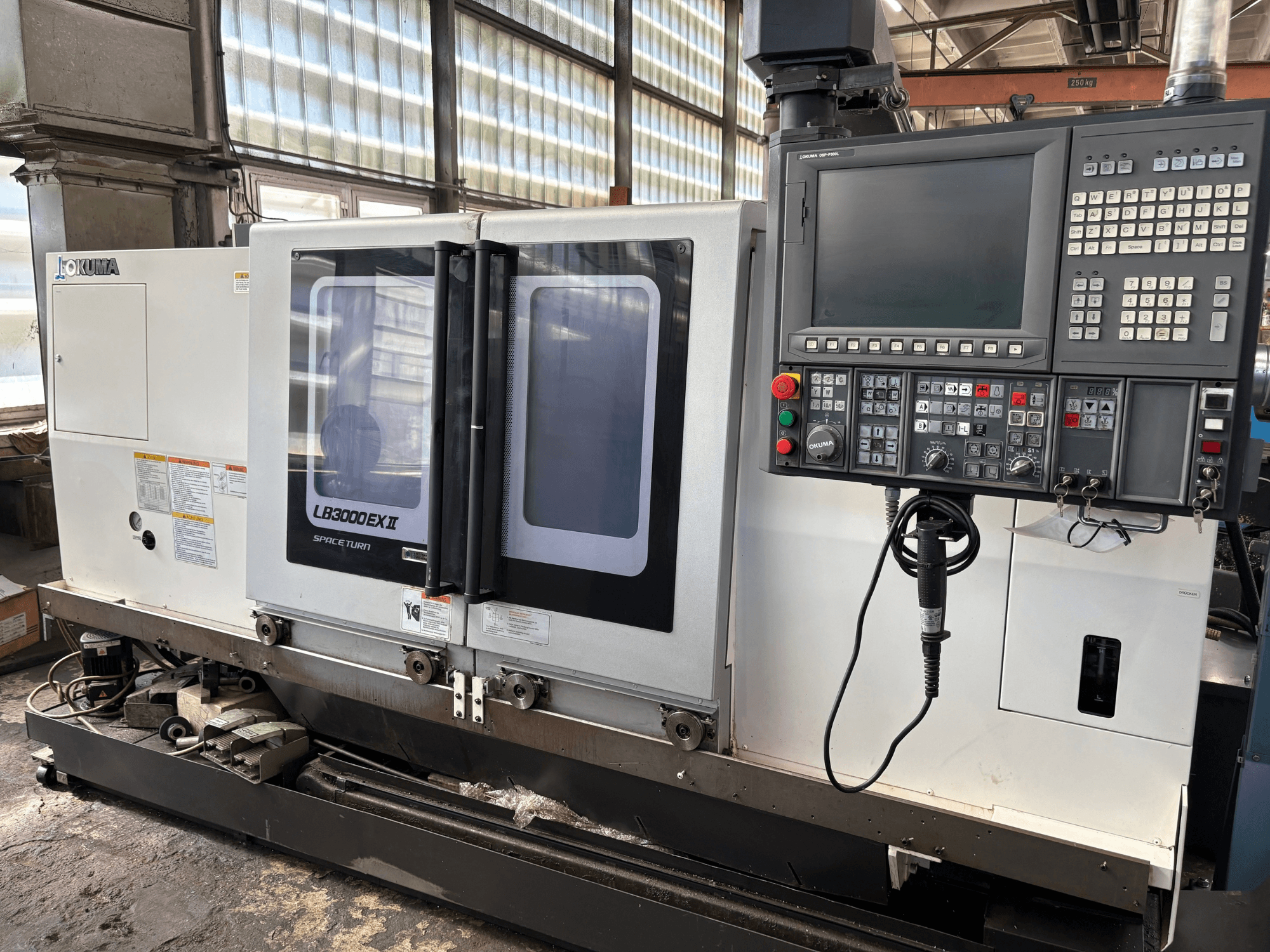

Okuma - LB3000EXII HU-TUR-OKU-2014-00002

Rozměry

• Výsuv nad ložem: 580 mm

• Rozsah otáčení nad podélným vozíkem: 470 mm

• Vzdálenost mezi osami vřeten: 1 020 mm

• Maximální průměr soustružení: 340 mm

• Max. délka soustružení: 1 000 mm

• Max. hmotnost obrobku mezi hřídeli: 250 kg

Hlavní vřeteno

• Průměr vřetena: 120 mm

• Hrot vřetena: JIS A2-6 (volitelně JIS A2-8)

• Vrtání vřetena: 80 mm

Osy

• Rychlý posuv po ose Z: 30 000 mm/min

• Rychlý posuv osy X: 25 000 mm/min

• Rozsah posuvu X/Z: 0,001–1 000 mm/ot.

Revolverová hlava

• Typ: V12

• Počet nástrojových pozic: 12

• Vhodné pro soustružnické nebo poháněné nástroje (nástroje typu L nebo M)

• Vnější rozměry nástroje: 25 × 25 mm

• Vnitřní rozměry nástroje: Ø40 mm

Pohonné nástroje / osa C

• Otáčky poháněného nástroje: 45–6 000 ot./min

• Rozsah osy C: 360°

• Krok indexace osy C: 0,001°

• Rychlopohyb osy C: 200 ot./min

Koník

• Kónus: MT č. 5

• Zdvih: 1 015 mm

• Motor: 2,9 kW

Elektrické / pomocné

• Čerpadlo hydraulické jednotky: 2,2 kW

• Mazací čerpadlo: 0,018 kW

• Čerpadlo chladicí kapaliny: 0,25 kW (boční odvod třísek) / 0,8 kW (zadní odvod třísek)

• Napájecí napětí (ruční): 200 V

• Napětí transformátoru: 220 / 240 / 380 / 415 / 440 / 480 V

• Frekvence: 50/60 Hz

• Stupeň ochrany elektrické skříně: IEC IP54
