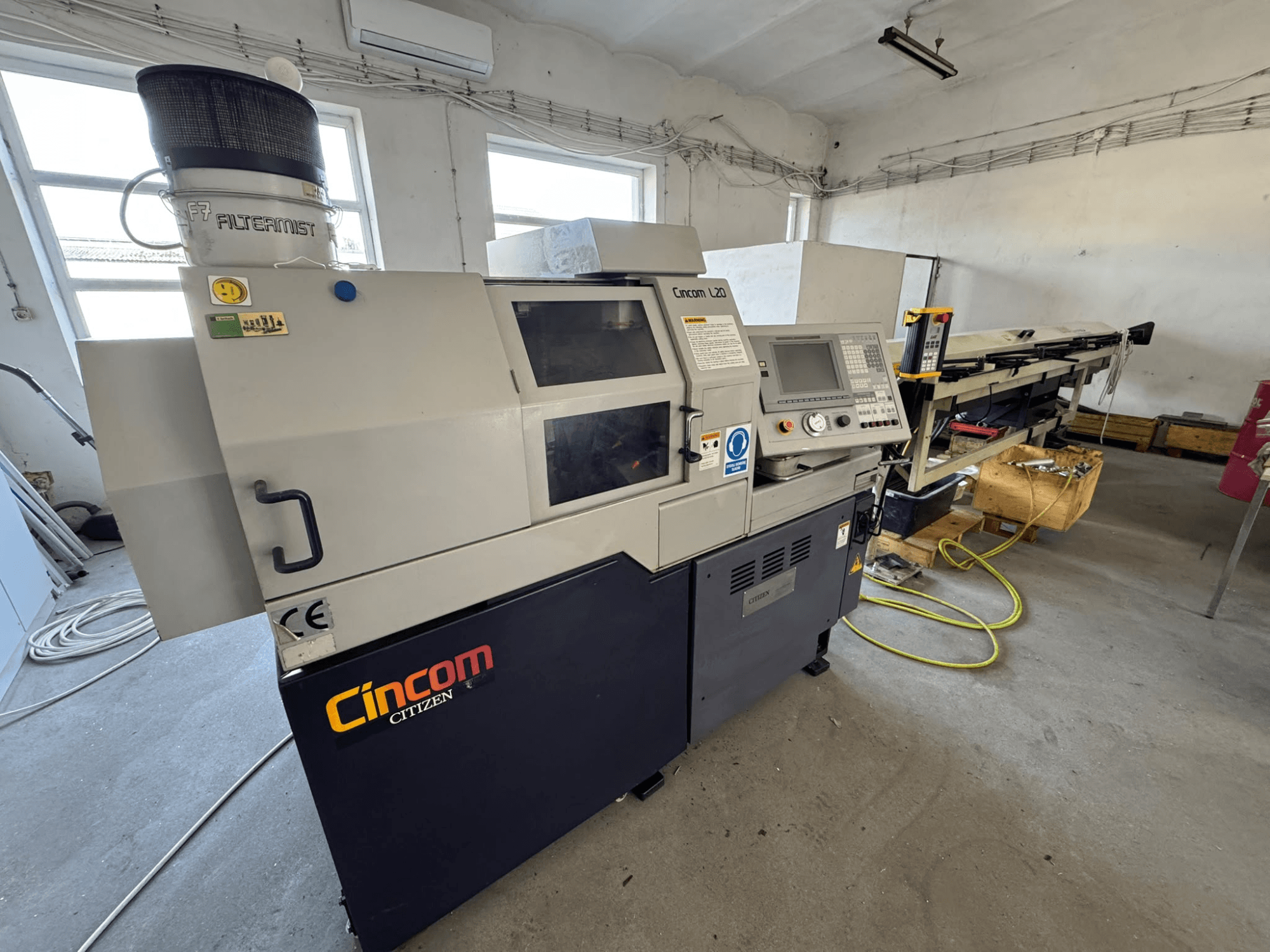

Citizen - Cincom L20 VIIPL-TUR-CIT-2000-00001

• Maximální průměr obrobku: 20 mm

• Doporučený průměr obrobku: 6–20 mm

• Maximální délka obrábění: 200 mm na jedno upnutí

• Řízení otáček hlavního vřetena: plynulé, S5-digit

• Krok hlavního vřetena: 1 stupeň

• Maximální průměr čelního vrtání: 10 mm

• Maximální kapacita předního závitování: M8 se závitníkem / M6 s závitořezem

• Zadní vřeteno: Součástí dodávky

• Maximální upínací průměr zadního vřetena: 20 mm

• Otáčky zadního vřetena: 200–8000 ot./min

• Ovládání otáček zadního vřetena: plynulé, 4 číslice

• Krok zadního vřetena: 1 stupeň

• Maximální průměr zadního vrtání: 8 mm

• Maximální kapacita zadního závitování: M6

• Maximální délka obrábění zezadu: 80 mm

• Maximální přesah obrobku ze zadního vřetena: 30 mm

• Kapacita vrtání příčným poháněným nástrojem: 7 mm

• Kapacita řezání závitů příčným poháněným nástrojem: M6

• Otáčky příčného poháněného nástroje: 200–5000 ot./min

• Kapacita vrtání předním poháněným nástrojem: 5 mm

• Kapacita závitování předním poháněným nástrojem: M5

• Otáčky předního poháněného nástroje: 200–5000 ot./min

• Kapacita vrtání zadního poháněného nástroje: 4 mm

• Otáčky zadního poháněného nástroje: 200–5000 ot./min

• Maximální počet nástrojů: 16

• Stanice pro soustružnické nástroje: 7

• Počet stanic pro příčné vrtání: 3

• Stanice pro přední vrtání: 3

• Stanice pro zadní vrtání/obrábění: 3

• Rozměry stopky soustružnického nástroje: 12 x 12 x 130 mm

• Průměr dříku rotačního nástroje: 7 mm s ER11 / AR11, 10 mm s ER16 / AR16

• Průměr pouzdra držáku nástroje: 19,05 mm

• Vodicí pouzdro: L20, 20,01 mm

• Zdvih osy X1: 45,5 mm

• Zdvih osy Y1: 294 mm

• Zdvih osy Z1: 205 mm

• Zdvih osy X2: 316 mm

• Zdvih osy Z2: 180 mm

• Rychlý posuv X1 / Y1 / Z1: 20 m/min

• Rychlý posuv X2 / Z2: 20 m/min

• Minimální krok zadávání X1 / Y1 / Z1: 0,001 mm

• Minimální přírůstek zadávání X2 / Z2: 0,001 mm

• Maximální délka tyče: 2500 mm

• Výška středu: 1050 mm

Doplňkové vybavení

• Podavač tyčí: LNS Hydrobar Mini-Sprint S2
