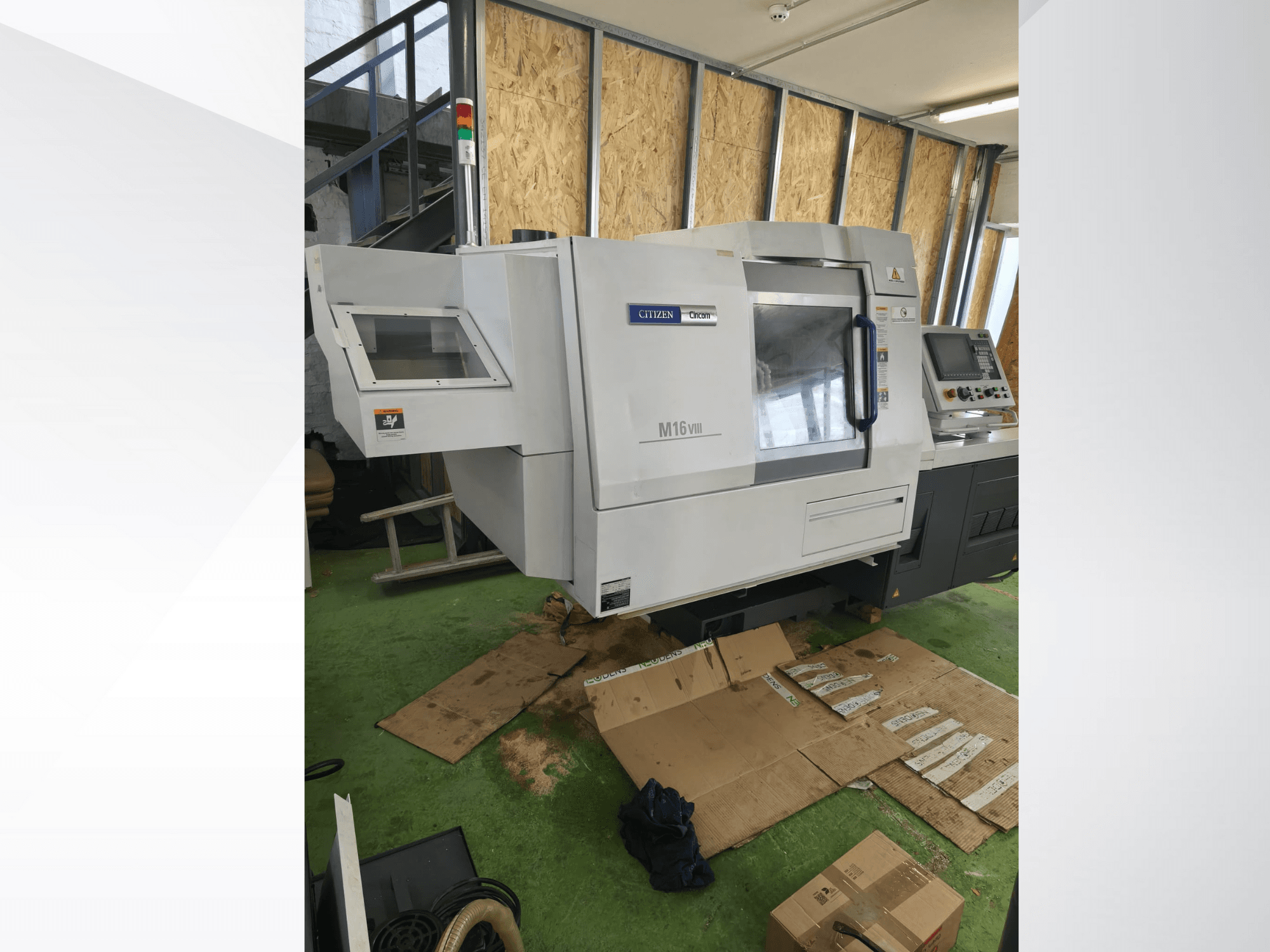

Citizen - Cincom M16-4M8HR-TUR-CIT-2021-00001

Další informace

• Konfigurace nástroje:

• Celkový počet nástrojů: Počet nástrojů: 32-38 (v závislosti na konfiguraci)

• Skupinové soustružnické nástroje: 5 ks

• Nástroje pro revolverové soustružení: 10 ks

• Zadní nástrojový sloupek: 4 ks

• Velikost stopky nástroje: 10 mm

• Velikost objímky: 10 mm: Ø19,05 mm

• Upínací sklíčidlo hlavního vřetena: FC261-M

• Vodicí pouzdro: FC251-M-K

• Zadní sklíčidlo vřetena: WFG660-M

• Rotační nářadí:

• Max. průměr vrtání: 5 mm

• Max. průměr závitníku: 5 mm: M5

• Otáčky vřetena: až 8000 min-¹ (jmenovité 3600 min-¹)

• Rotační nástroje s revolverovou hlavou:

• Max. průměr vrtání: 5 mm

• Max. průměr závitníku: 5 mm M5

• Otáčky vřetena: až 8000 min-¹ (jmenovité 3500 min-¹)

• Rotační nástroje se zadním sloupkem:

• Max. průměr vrtání: 5 mm

• Max. průměr závitníku: 5 mm M5

• Otáčky vřetena: až 8000 min-¹ (jmenovité 4500 min-¹)

• Posuv a údaje o osách: - Vřeteno s posuvem:

• Rychlost posuvu (všechny osy kromě X2, Y2, B): 32 m/min

• Osa X2: 16 m/min

• Osy Y2, B: 8 m/min

• Motory a elektrická data:

• Hlavní motor vřetena: 2,2 / 3,7 kW

• Pohon rotačních nástrojů (skupinový / revolverový / zadní): 1: Výkon: 0,69 - 0,75 / 1,5 kW

• Celková spotřeba energie: Celkový výkon: 10,75 kW

• Proud při plném zatížení: 28 A

• Potřebný tlak vzduchu: 0,4 MPa (84 NL/min)

• Středová výška: 1150 mm

• Podmínky: Výborný provozní stav
