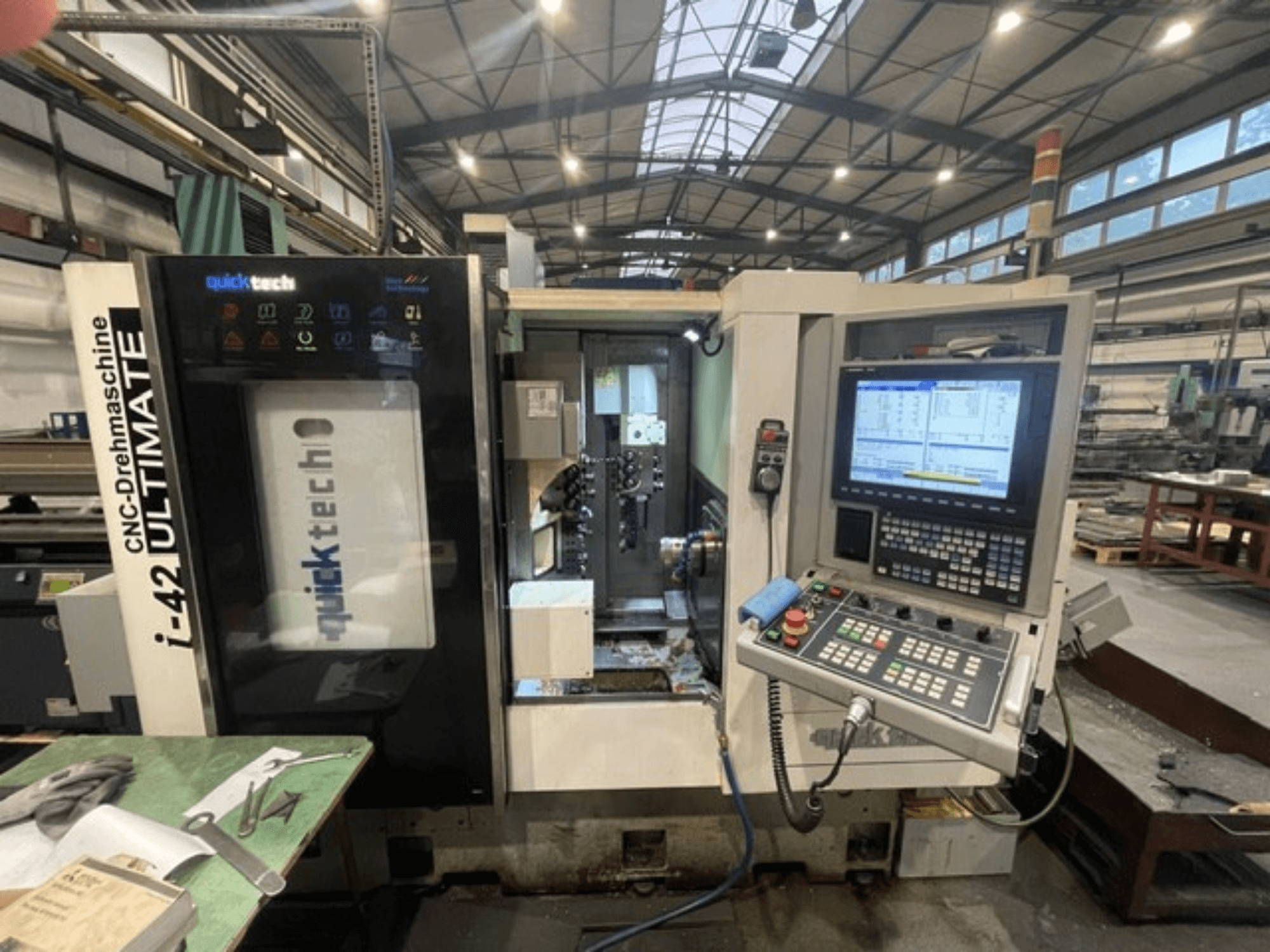

Quick-Tech - I-42UCZ-TUR-QUI-2015-00001

• Kontrola

  • Mitsubishi M720 CNC

  • 15" barevný LCD displej

  • Dveře s LED indikátory

  • Provozní signalizace a automatický alarmový spínač

  • Vestavěná komunikace/rozhraní s podavačem tyčí

  • Označení CE

  • Průvodce/manuál

• Hlavní vřeteno

  • Průměr ložiska: 100,0 mm

  • Maximální průměr tyče: 42 mm

  • Maximální délka obrábění: 250,0 mm

  • Upínací kleština: 1,5 mm, 2,5 mm, 3,5 mm: DIN-173E42B

  • Čelo vřetena: 1: A2-5

  • Otvor vřetena: 44,0 mm

  • Osa C: 0,001°

• Protivřeteno

  • Max. průměr tyče: 42 mm

  • Max. délka obrábění: 100 mm

  • Upínací pouzdro: DIN-173E-42B

  • Čelo vřetena: A2-5

  • Otáčky: 4000 ot/min

  • Výkon: 3,7 kW

  • Osa C1: 0,001°

• Pojezdy a osy

  • X: 150,0 mm | Y: 385,0 mm | Z: 250,0 mm | B: 360°

  • X1: 400,0 mm | Y1: 400,0 mm | Z1: 300,0 mm

  • Servomotory (X, Y, Z, X1, Y1, Z1): Každý z nich má výkon 1,5 kW.

  • Indexování z polohy nástroje: 0.3 s

  • Doba výměny nástroje (řez/řez): 0,5 min: 0.6 s

• Nástrojová hlava (hlavní)

  • Kombinovaný typ

  • Nástroje: 6 vnějších, 5 vnitřních

  • Velikost vnějšího nástroje: 20,0 × 20,0 mm

  • Max. vnitřní nástroj: ER20 / 20,0 mm

• Poháněné nástroje (hlavní)

  • Osa B s 12 poháněnými nástroji

  • Výkon: Mitsubishi AC Servo, 15 kW

  • Otáčky: 4000 ot/min

  • Max. velikost nástroje: ER-20

  • Maximální průměr vrtání: 12 mm

  • Max. závit: M10 × 1.5

• Hlava nástroje (počítadlo)

  • Kombinovaný typ

  • Nářadí: 5 vnějších, 9 vnitřních

  • Velikost vnějšího nástroje: 20,0 × 20,0 mm

  • Max. počet vnitřních nástrojů: ER20 / 20,0 mm

• Poháněné nástroje (počítadlo)

  • Počet: 6 (3 axiální, 3 radiální)

  • Příkon: 1,5 m: Mitsubishi AC Servo, 1,5 kW

  • Otáčky: 4000 ot/min

  • Max. velikost nástroje: 1,5 mm: ER-20

  • Maximální průměr vrtání: 12 mm

  • Max. závit: M10 × 1.5

• Hydraulický systém

  • Hydraulický motor: 0,75 kW

  • Maximální tlak v systému: 50 kg/cm3

• Mazací systém

  • Mazací motor: 25 W

  • Objem nádrže: 2 l

• Chladicí systém

  • Nádrž na chladicí kapalinu: 200 l

  • Chladicí motor: 1/4 HP

  • Tlak chladicí kapaliny: 2,5 MPa

• Délka: 2900 mm (3500 mm včetně dopravníku třísek, který je součástí stroje)

• Standardní výbava v ceně

  • Základní vybavení s nástroji

  • Držák nástrojů a sada upínačů

  • Automatické mazání

  • Odstraňovač třísek/přepravník třísek (integrovaný, podle poznámky k rozměrům)

  • Odběr obrobku (lopata) - pokud je integrován

  • 15" barevný LCD displej

  • Provozní signalizace a automatický alarmový spínač

  • Průvodce/manuál

  • Dveře s LED indikátory

Další vybavení

• Automatický podavač tyčí, délka 1200 mm

• Dopravník pro odebírání obrobků

• Lopatka pro odebírání obrobků (pokud je dodávána jako externí jednotka)

• Transformátor 380-440 V, 60/50 Hz
