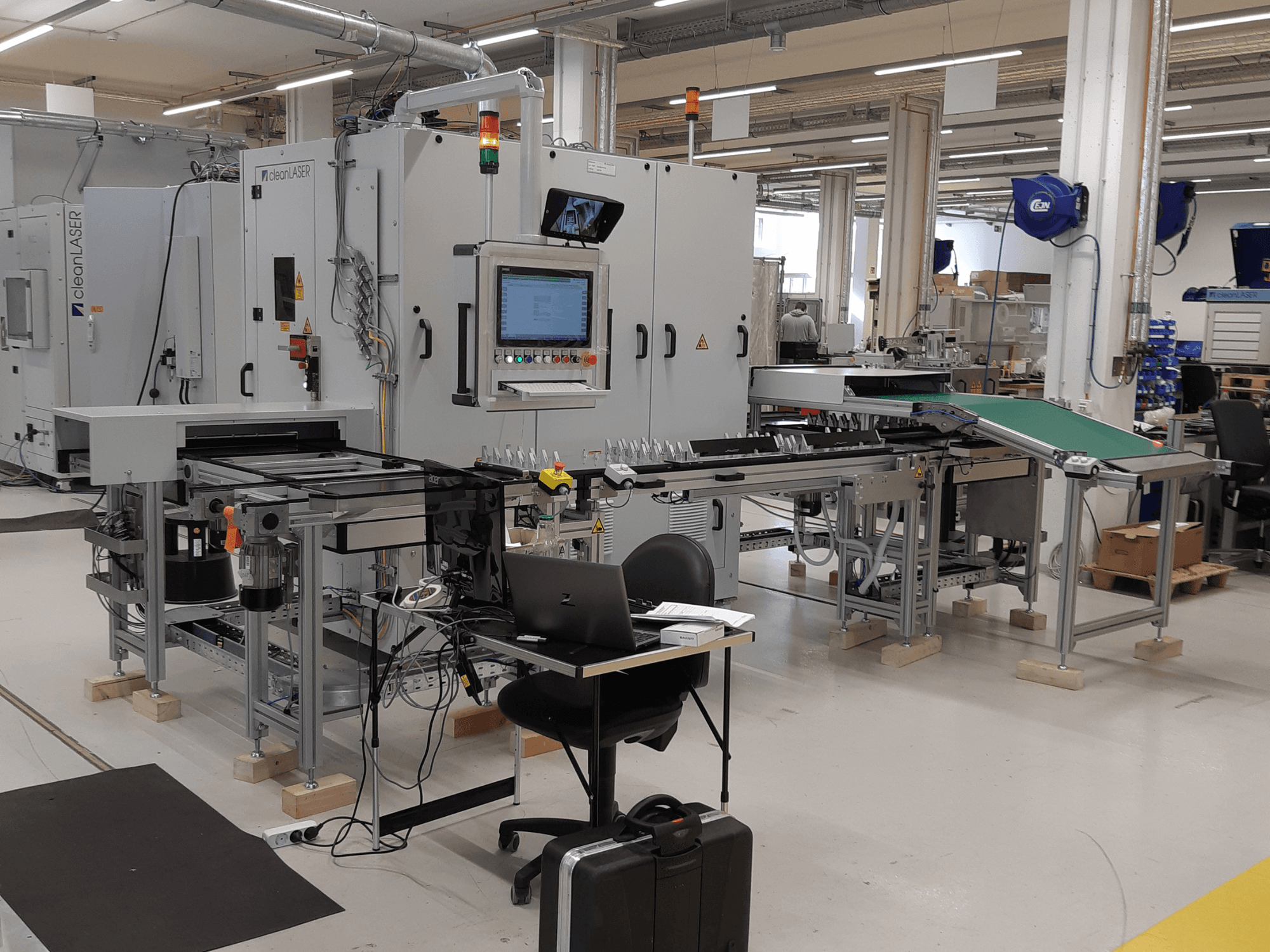

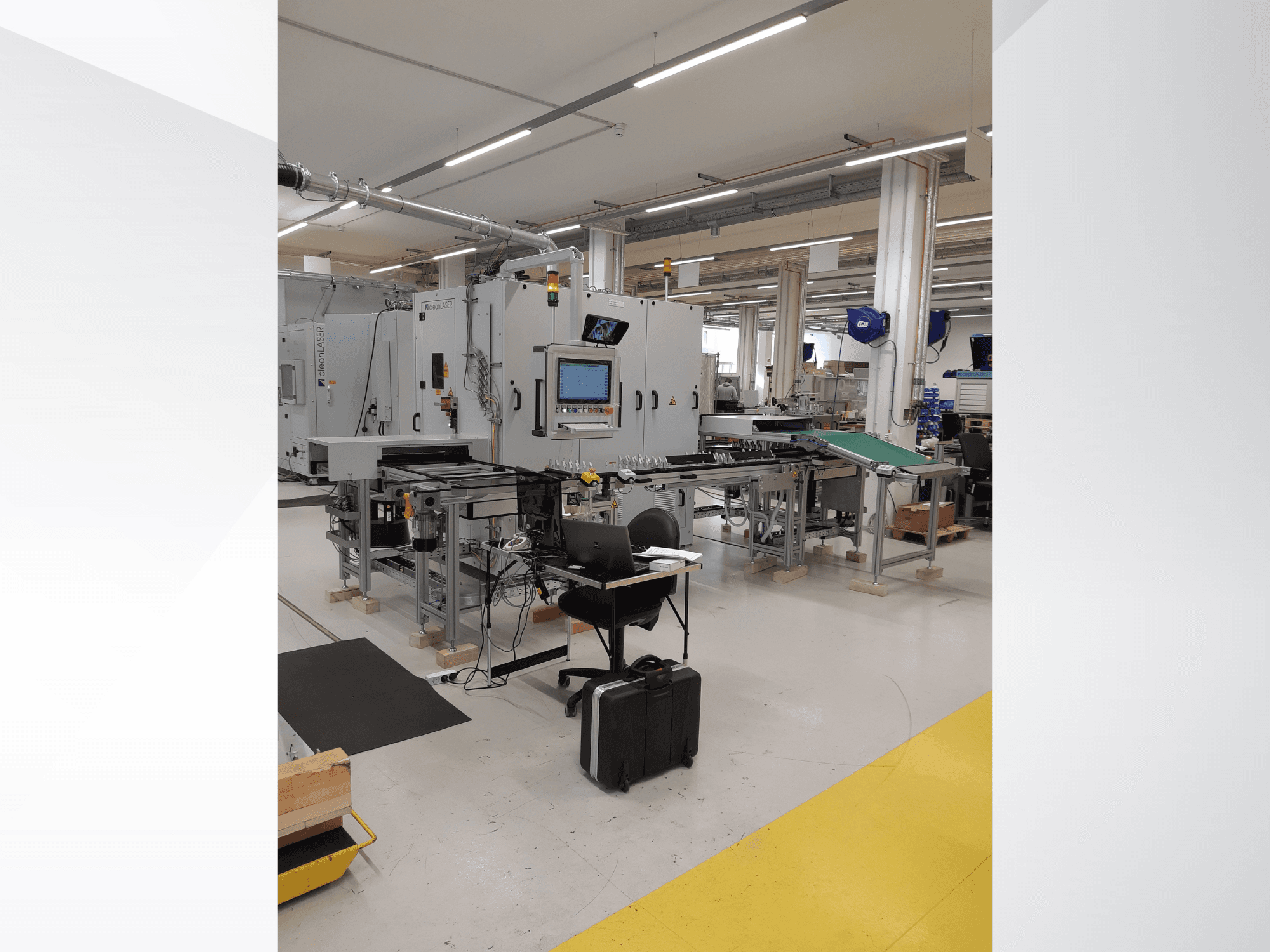

CLEAN LASER - clean CELL 3220 CL600DE-OTH-OTH-2019-00001

• Typ stroje: Automatizovaná robotická laserová čisticí buňka

• Použití: Automatické laserové čištění / povrchová úprava kovových součástí

• Laserový zdroj: cleanLASER CL600

• Typ laseru: vláknový laser s Q-spínáním

• Průměrný výkon laseru: 600 W

• Vlnová délka: 1064 nm

• Třída laseru: Třída 4 (laserový zdroj)

• Klasifikace celého systému: laser třídy 1

• Laserová optika: STAMP 25

• Typ skeneru: 2D skener

• Pracovní skenovací pole: přibližně 65 × 65 mm

• Objektiv: f = 163 mm

• Červený polohovací laser: Ano

• Frekvence pulzů: Variabilní

• Vedení paprsku: Plně vyrovnaná dráha paprsku

• Délka externího vlákna: přibližně 8 m

• Připojení blokování dveří: Ano

• Vzdálená diagnostika: TCP/IP / USB

• Rozhraní sběrnice: Profinet

• Software: cleanSTUDIO

• Software pro telediagnostiku: CLL Remote Diagnostics

• Typ robota: 6osý průmyslový robot

• Programování robota: Režim učení

• Robotický uchopovač: uchopovač pro jeden díl

• Systém nakládání: Ruční nakládání

• Dopravníkový systém: Dopravníkový systém Bosch T2

• Vyrovnávací systém: Více nosičů obrobků

• Vykládka: Automatický dopravník

• Délka dopravníku: přibližně 2 m

• Nosič obrobků: není součástí dodávky

• Typy obrobků, pro které je systém určen: 2

• Rozměry stroje (Š × H × V): cca 2 035 × 2 200 × 2 215 mm

• Rám stroje: svařovaný ocelový základní rám

• Konstrukce buňky: hliníkové profily

• Pracovní stůl: hliníková deska s T-drážkami

• Přední dveře: skládací dveře

• Elektrická skříň: Integrovaná dvojitá skříň

• Šířka skříně: 1 200 mm

• Hloubka skříně: 800 mm

• Požadavky na chlazení: Externí vodní chlazení (<17 °C)

• Chladič: Cooler ONE Plus Air Rev. 2.0

• Teplota okolí: až 38 °C

• Typ chlazení: vzduchem

• Napájení: 400 V

• Provozní jazyk: němčina / angličtina

Absorpční / odsávací systém

• Odsávací systém: TEKA Maxi

• Výkon motoru: 3 kW

• Maximální průtok vzduchu: 500 m³/h

• Maximální podtlak: 1 000 Pa

Další fotografie jsou k dispozici na vyžádání.
