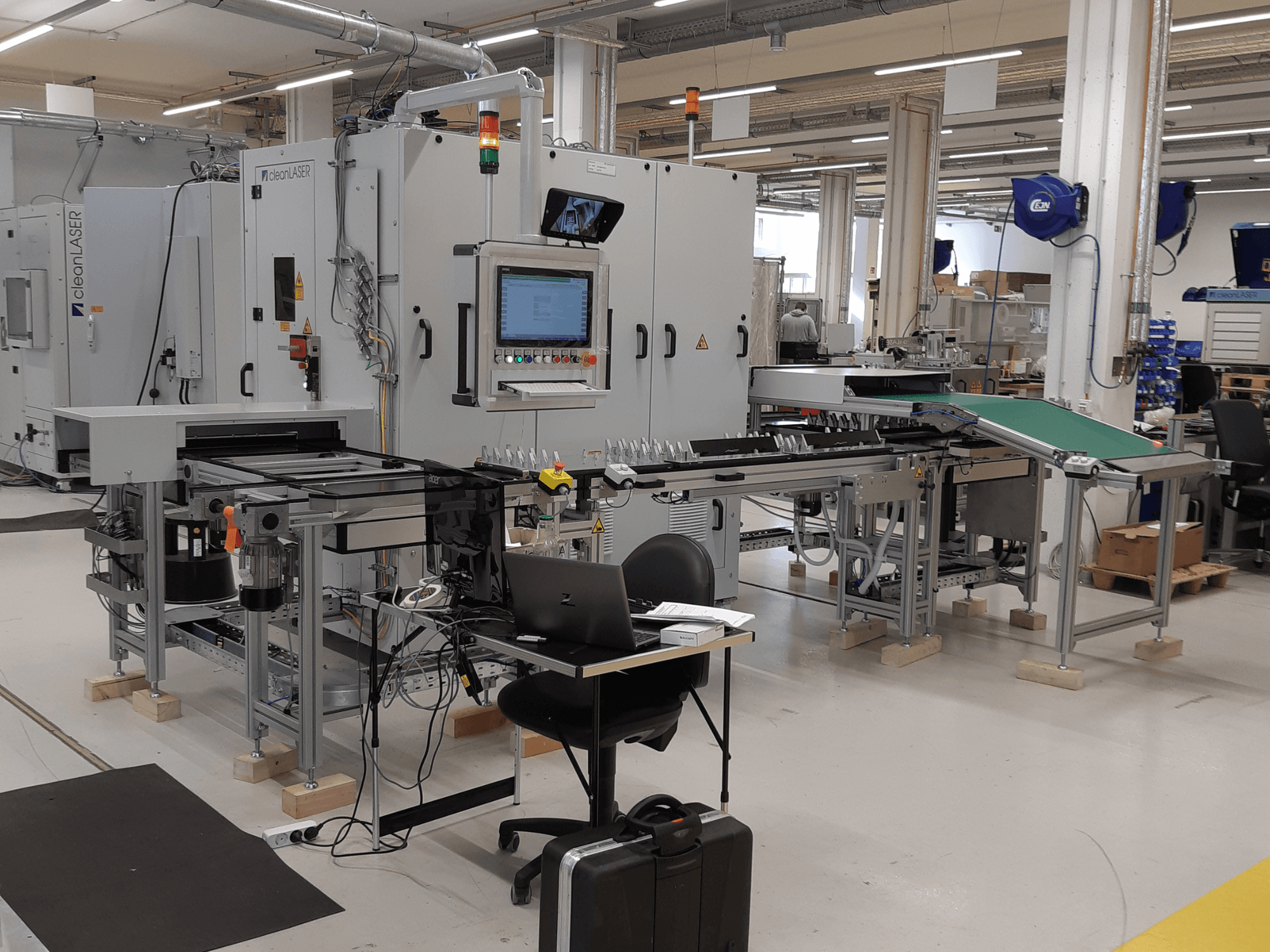

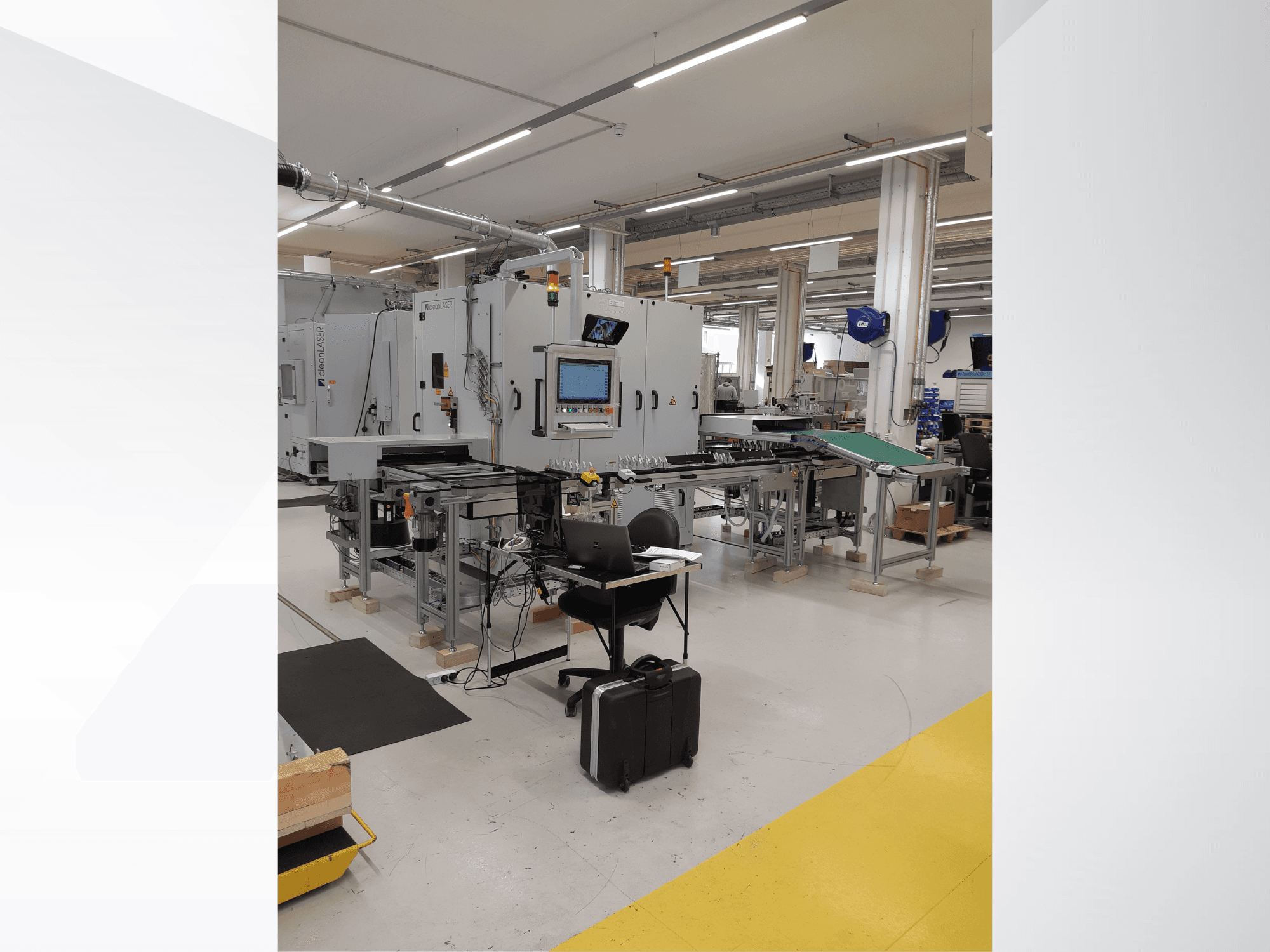

CLEAN LASER - clean CELL 3220DE-OTH-OTH-2021-00001

• Typ zařízení: Automatizovaná robotická laserová čisticí buňka

• Laserový zdroj: cleanLASER CL600 – laser středního výkonu

• Typ laseru: pevnolátkový laser s diodovým čerpadlem (DPSSL)

• Vlnová délka laseru: 1064 nm

• Provozní režim laseru: pulzní (ns)

• Průměrný výkon laseru: 600 W ±5 %

• Vlnová délka vyrovnávacího laseru: 658 nm

• Výkon vyrovnávacího laseru: 28 mW

• Chladicí systém: Integrovaný vodní chladicí systém

• Přídavný chladič: Cooler ONE Plus Air (vzduchem chlazený)

• Typ optického kabelu: křemenný optický kabel

• Délka vlákna: 10 m

• Geometrie vlákna: čtvercová

• Průměr ochranné hadice: 21 mm

• Optický systém: 2D optika STAMP 25

• Připojení optiky: 90°

• Ohnisková vzdálenost: 163 mm

• Značka řídicí jednotky: Siemens

• Model řídicí jednotky: PLC SIMATIC S7-1500

• Pohonné systémy: Servopohony Siemens 1FK7

• Systém lineárních os: 3osý portálový systém

• Maximální nosnost os: přibližně 25 kg

• Rychlost os (X/Y): >200 mm/s

• Komunikační rozhraní: Profinet

• Digitální vstupy/výstupy: standardní

• Software: cleanSTUDIO / cleanCONTROL

• Průmyslový počítač: 19" rackový počítač

• Kapacita SSD: 256 GB

• RAM: 8 GB

• Procesor: Intel Core i5 (minimálně) nebo ekvivalent

• Robot: robot ABB

• Uchopovač: uchopovač pro 2 obrobky

• Dopravníkový systém: Přenosový systém Bosch TS2

• Systém nakládání: Ruční nakládání nosičů obrobků

• Délka vykládacího dopravníku: přibližně 4,8 m

• Odsávací systém: ULT Maxi Plus

• Výkon ventilátoru: max. 4 000 m³/h

• Maximální tlak: 3 300 Pa

• Filtrační vložky: 4 × 600 mm

• Objem prachového zásobníku: 200 l

• Odtahový výkon: 5 kW

• Napájení: 400 V, třífázové

Další fotografie jsou k dispozici na vyžádání.
