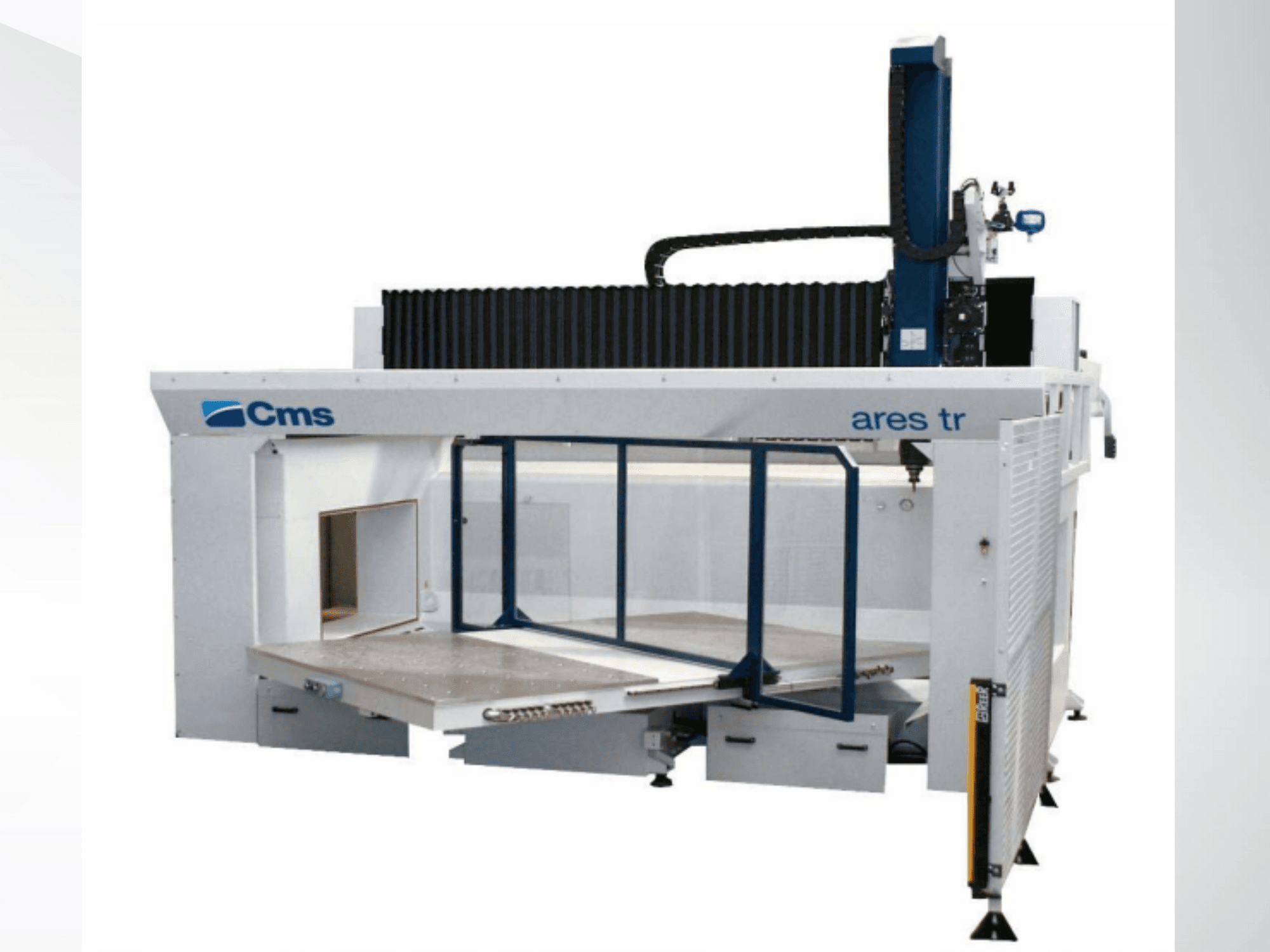

CMS - ARES-3618-TR-PX5-Z1200 US-MIL-CMS-2022-00001

Doplňující informace

• Osy: 5

• Typ: 5osé vysokorychlostní portálové obráběcí centrum

• Konstrukce: Obráběcí centrum s velkým rozsahem: Všech 5 os je interpolovaných.

• Řídicí jednotka: FANUC 31i-B5

• Features: Funkce: dvojitá bezpečnostní kontrola, vysokorychlostní plynulé TCP, 3D kompenzace frézy, šikmá interpolace, nakloněná pracovní rovina, škálování atd.

• Počítač: průmyslový počítač HP, Windows 7 (32bitový), 2 GB RAM, 250 GB HDD.

• Výkon vřetena: 15 kW (S1) / 19 kW (S6-40%)

• Maximální otáčky: 24000 ot/min

• Točivý moment: 12,1 Nm (S1) / 15,4 Nm (S6)

• Chlazení: Chlazení: kapalinové (uzavřený okruh)

• Rozhraní nástroje: HSK 63F

• Ložiska: Keramické (přední a zadní)

• Rychlý posuv: 80 m/min (X, Y) / 70 m/min (Z)

• Zrychlení: 3 m/s²

• Přesnost (VDI-DGQ 3441):

• X: ±0,055 mm | Opakovatelnost ±0,027 mm

• Y: ±0,040 mm | Opakovatelnost ±0,020 mm

• Z: ±0,080 mm | Opakovatelnost ±0,040 mm

• Zásobník nástrojů:

• Typ: Nástroje pro obrábění: Typ: Nástroje pro obrábění: Typ: Automatická výměna nástrojů: 8 stanic

• Hmotnost nástroje: 3 kg (max. 20 kg celkem)

• Maximální průměr nástroje: 200 mm

• Maximální délka nástroje: 265 mm (vzadu) / 165 mm (vpředu)

• Otočný stůl: Dvoustolová NC řízená plošina (doba otáčení ~7 s)

• Velikost stolu: 2 × (2400 × 1115 mm)

• Vakuové stoly: 2 × (1900 × 1100 mm), hliník, tloušťka 28 mm

• Vakuový systém: 2 × suché rotační vývěvy, každá 100 m³/h, 3 kW na vývěvu, 10 připojení na rozdělovač, celkem 2 rozdělovače

• Minimální mazací jednotka: Olejová mlha s nádrží o objemu 3 l

• Vyrovnávací systém: RENISHAW TS27R + kalibrovaná tyč

• Dmychadlo s deionizovaným vzduchem pro odstranění statické elektřiny

• Ochrana měchů: X/Y měchy + dvojité škrabky Z

• Elektrická skříň: IP54, klimatizovaná

• Systém stlačeného vzduchu: 6 barů (90 PSI)

• Barvy stroje: RAL 7035 (světle šedá) a RAL 7037 (prachově šedá)

• Požadavky na napájení:

• Napětí: 480 V ±5 %, 3 fáze, 60 Hz (včetně UL transformátoru)

• Instalovaný výkon: cca 50 kW

• Příslušenství v ceně: 50 kW:

• Součástí dodávky: 8 × držáky nástrojů HSK 63F

• 8 × upínací kleštiny ETS 32/40

• Zařízení pro přednastavení nástrojů

• Standardní klíče a klíče

• Příručky na CD (stroj a ovládání)
