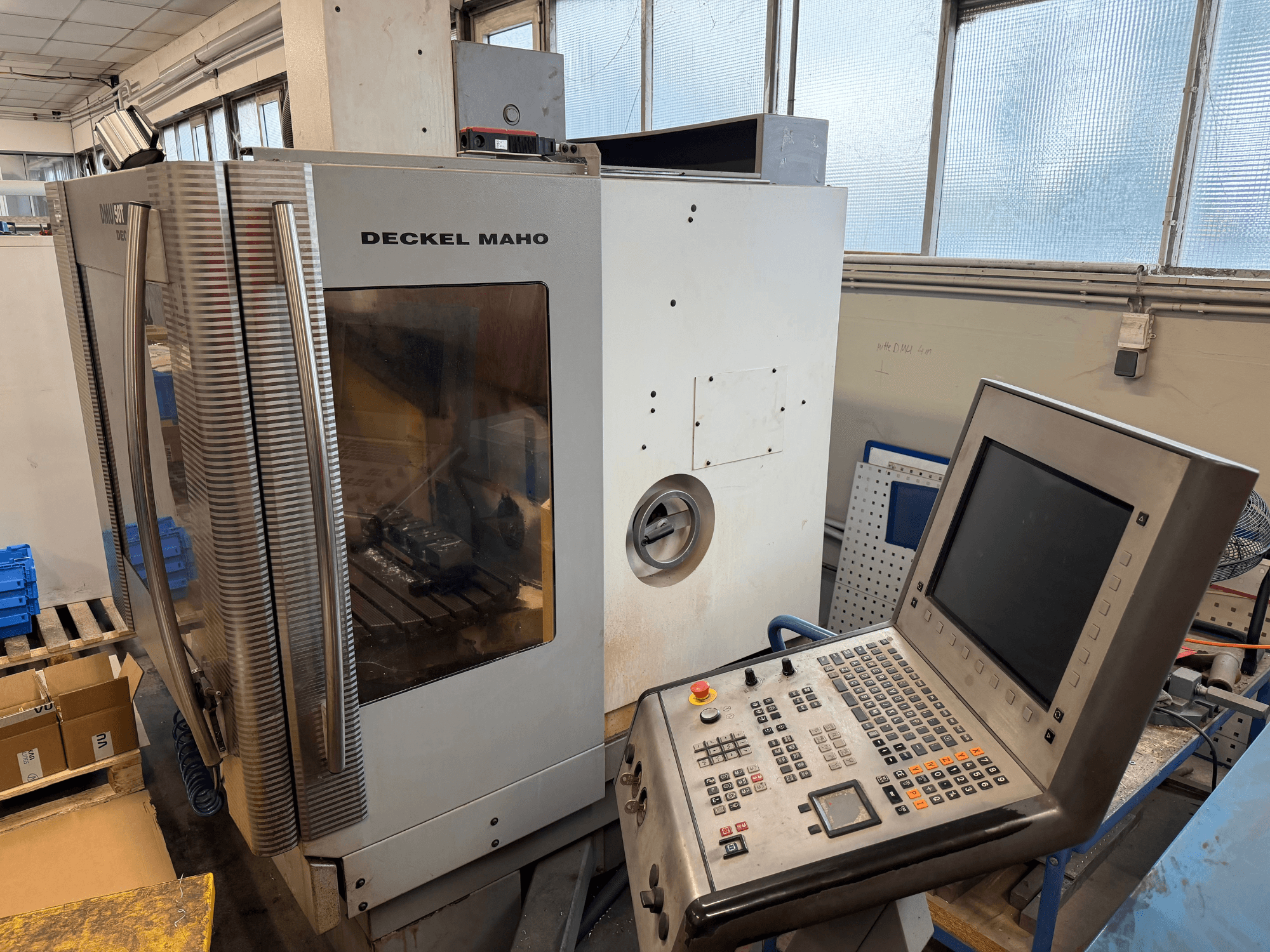

DECKEL MAHO - DMU 50TDE-MIL-DEC-2003-00007

- Rozsah otáček hlavního pohonu: 20 – 9 000 ot./min (plynule nastavitelný)

- Výkon hlavního pohonu (100 % ED): 9 kW

- Výkon hlavního pohonu (40 % ED): 13 kW

- Upínací pouzdro: SK 40 DIN 69871

- Tažný čep: DIN 69872 nebo ISO 7388/2 typ A

- Kapacita zásobníku pro výměnu nástrojů: 16 pozic

- Max. průměr nástroje: 80 mm (130 mm při volných sousedních pozicích)

- Max. délka nástroje od čela vřetena: 290 mm

- Max. hmotnost nástroje (automatická výměna): 6 kg

- Max. celková hmotnost nástrojů v zásobníku: 80 kg

- Pevná upínací plocha stolu: 700 x 500 mm

- Rozsah otáčení stolu (osa B): +95° / -10°

- Rozsah otáčení stolu (osa C): 360°

- Max. přípustné zatížení stolu: 200 kg

- Rychlost posuvu (X, Y, Z): plynule nastavitelná až do 10 000 mm/min

- Rychlý posuv (X, Y, Z): 12 m/min

- Vstupní rozlišení (X, Y, Z): 0,001 mm

- Tolerance polohy (X, Y, Z): 0,010 mm

- Provozní napětí: 400 V AC (+6 % / -10 %), 3N/PE, 50/60 Hz

- Příkon (100 % ED): 17 kVA

- Jmenovitý proud (100 % ED): 28 A

- Doporučená síťová pojistka: 35 A

- Tlak v pneumatickém okruhu: 5,5–8,0 bar

- Spotřeba stlačeného vzduchu (bez ofukovacího vzduchu): 7 m³/h

- Spotřeba stlačeného vzduchu (včetně ofukovacího vzduchu pro nástroje): 20 m³/h

- Max. hmotnost sestavy (stroj + obrobek + nástroje + chladicí kapalina): cca 3 400 kg

- Součástí dodávky: elektronický ruční ovladač HR 410 (volitelně), centrální mazací systém, chladicí jednotka, držák seznamu nástrojů na stěně krytu
