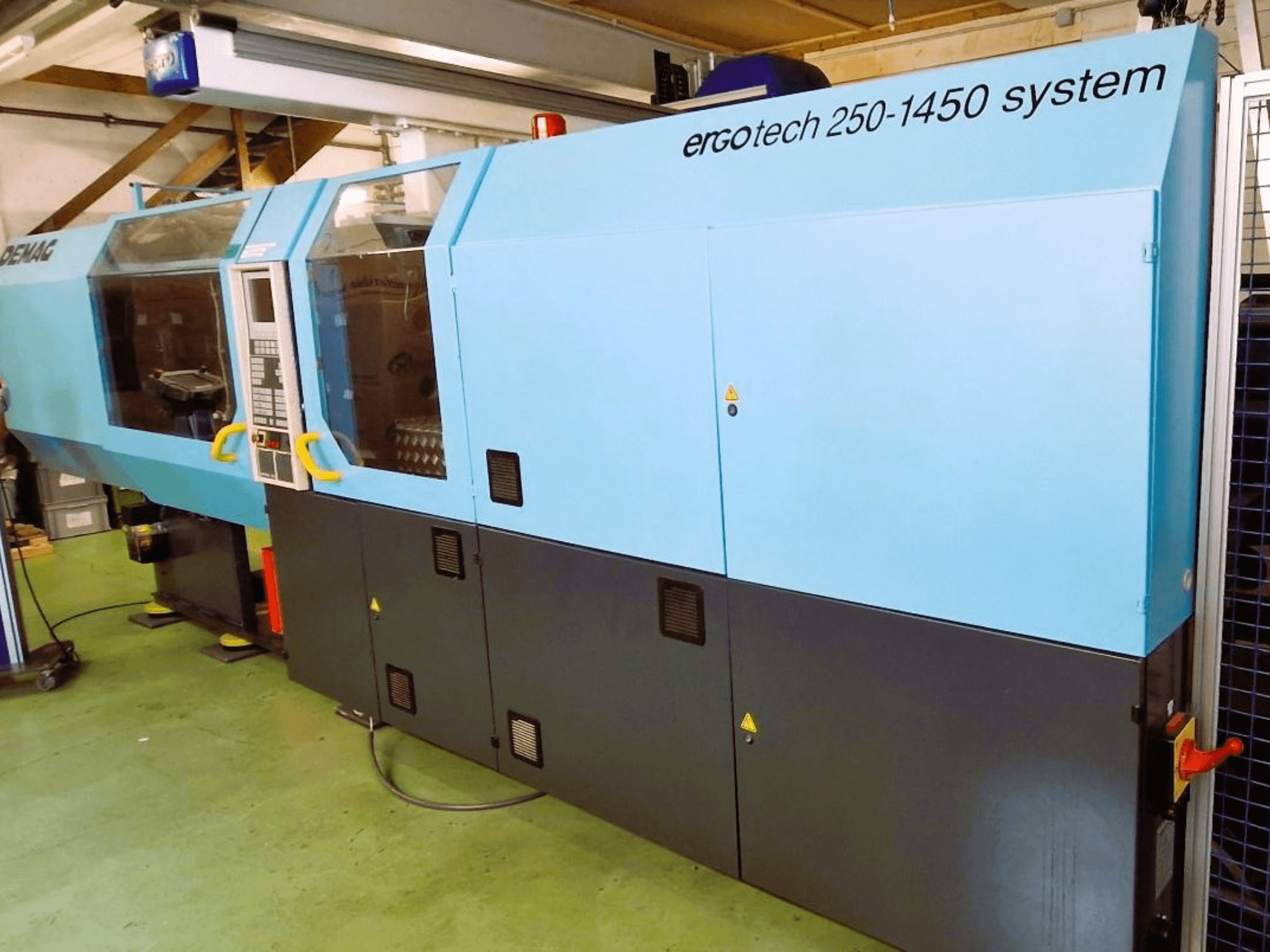

DEMAG - Ergotech System 250 - 1450CH-INJ-DEM-1995-00001

• Upínací jednotka:

  • Upínací síla: 2500 kN (přídržná síla 2750 kN)

  • Maximální zdvih při otevírání: 675 mm

  • Výška nástroje/formy: 330-710 mm

  • Světlá rozteč příchytek: 630 × 630 mm

  • Max. rozteč upínacích desek nástroje: 630 mm: 950 × 950 mm

  • Maximální hmotnost formy: 3300 kg

  • Zdvih vyhazovače: 200 mm

  • Vyhazovací síla: 80 kN (vtahovací síla 35 kN)

  • Pětibodová dvojitá kloubová páka, kompaktní; olejem mazané kloubové páky s optimalizovanými impulsy.

  • Podpora pro pohyblivou desku; výškově nastavitelné montážní desky formy

  • Indukčně tvrzené vázací tyče (4násobné), horní sloupky výsuvné

  • 3 rychlosti otevírání/zavírání formy; upínací síla nastavitelná na IBED

  • Hydraulický vyhazovač formy; systém měření polohy desek formy

  • Automatické vypnutí chlazení formy v případě poruchy

• Vstřikovací jednotka:

  • Vstřikovací jednotka: 1450

  • Průměry šroubů: 50 / 60 / 70 mm (aktuálně vybaveno: 70 mm)

  • Poměr L/D: 20:1 (všechny šroubové válce)

  • Maximální dávkovací zdvih: 270 mm

  • Aktivní systém vtahování šroubů; hydraulické vtahování šroubů po udržení tlaku nebo plastifikaci.

  • Odděleně vyhřívané zóny válce; 5 samooptimalizačních smyček regulace teploty (válec a tryska)

  • Regulace otáček pomocí 10 opěrných bodů (polygonový profil)

  • Regulace otáček šneku pomocí 6 stupňů

  • Regulace přídržného tlaku: 10 stupňů (polygonový profil)

  • Vstřikování prostřednictvím systému měření výtlaku (rychlé/plazivé)

  • Nastavitelný protitlak; monitorování polštáře během udržovacího tlaku

  • 2 3rychlostní vstřikovací systém; dvoustupňová rychlost vyhazování

• Tryska:

  • max. zdvih trysky: 440 mm.

  • Hloubka ponoření trysky: 40 mm

  • Kontaktní síla trysky: 110 kN

• Výkonnost/údaje:

  • Max. hmotnost dílu (PS): 927 g

  • Objem plnicí nádoby: 110 l

  • Objem olejové nádrže: 700 l

  • Čerpadlová jednotka: Čerpadlo: 37 / 45 kW

  • Elektrická přípojka: Elektrické čerpadlo: 380 V / 50 Hz

• Ovládání a HMI:

  • Plně řízený vstřikovací stroj; modulární konstrukce

  • Energeticky úsporné hydraulické řídicí čerpadlo DFE

  • Systém výměny válců s automatickou konverzí dat

  • Vestavěná funkce rampy pro otevírání/zavírání formy

  • Operátorský terminál IBED s 10" LCD displejem a 3,5" disketovou jednotkou.

  • Zadávání požadovaných hodnot v barech, cm³, mm/s nebo %.

  • Grafická podpora vstřikovacích profilů

  • Sběr procesních dat PDE (20 parametrů + 100 grafů cyklů); řízení procesu

  • Textová diagnostika chyb

  • Přenos procesních dat do jiných strojů ERGOtech

  • Program zapnutí/vypnutí s vystřikováním ejekcí

  • Funkce nápovědy s disketou

• Rozhraní a připojení:

  • EOAT/periferní sběrnice pro připojení zařízení

  • Rozhraní V24 pro tiskárnu papírových kopií; program pro tiskárnu + papírová kopie

  • Manipulační rozhraní VDMA 24465 (32-pin)

  • Rozhraní pro ochranu nástrojů (zámek vysouvací desky)

  • Připojení nástroje podle normy DIN

  • Kombinace zásuvek:

    • 2× 220 V / 2× 380 V + automatické vypnutí

    • 2× 220 V + 1× 380 V zásuvka (SO)

  • Pneumatické ventily (3/2) pro montážní desku nářadí

  • Regulace chladicí vody: 8cestná (s možností rozšíření na 12cestnou)

  • Vizuální indikátor poruchy (blikající kontrolka)

• Povrchová úprava laku:

  • Spodní část antracitová; horní část modrá/zelená/světle šedá

Další vybavení

• Robot Sepro (manipulace)

  • Horizontální příčný zdvih X: celkem 3000 mm (X1 = 2580 mm / X2 = 420 mm)

  • Pohon: servomotor

  • Maximální rychlost pojezdu: 4000 mm/s

  • Výstupní strana: zadní část stroje

  • Pevná výška základny cca: 480 mm

• Zásobník materiálu

• Regulátor teploty s grafickým záznamem

• Řídicí jednotka chladicí vody: 8cestná, rozšiřitelná na 12cestnou

• Pružné uchycení stroje (nožičky tlumící vibrace)
