- ➤ Prodej použitého stroje DMG DMC80U DuoBlock | gindumac.com

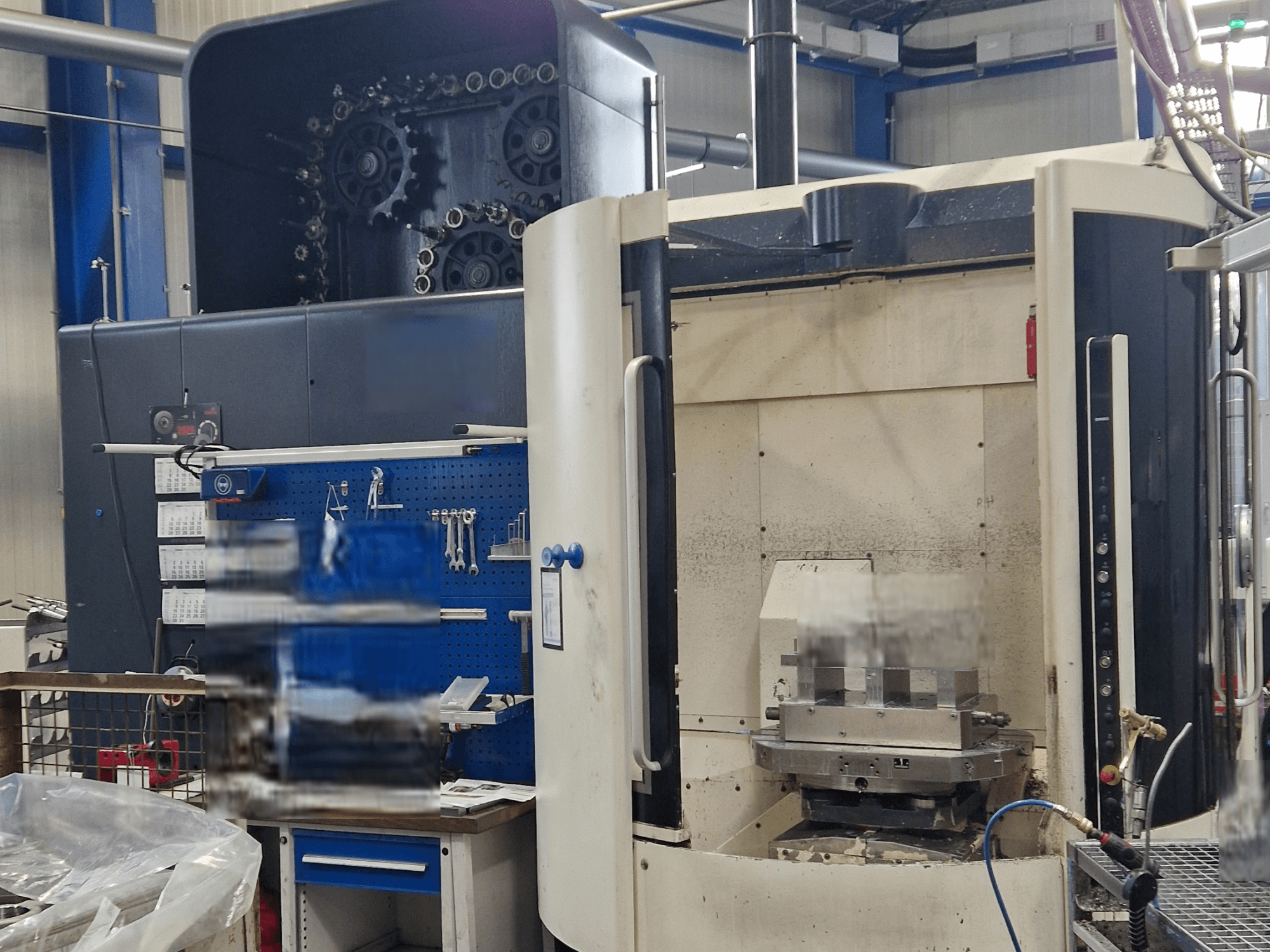

Tento 5osý stroj DMG DMC80U DuoBlock byl vyroben v roce 2011. Umožňuje obrábění obrobků s maximálním průměrem 800 mm a výškou 600 mm, přičemž nosnost jedné palety činí 800 kg. Stroj je vybaven systémem dvou palet a rychlým posuvem 60 m/min. Pokud hledáte vysoce kvalitní obráběcí možnosti, zvažte univerzální obráběcí centrum DMG DMC80U DuoBlock, které máme v nabídce. Pro další informace nás kontaktujte.
Přehled
- Výrobce: DMG
- rok: 2011
- MODEL: DMC80U DuoBlock
- výrobních hodin: 34062
- typ aplikace: Frézování
- Země umístění: Rakousko
- Typ stroje: Univerzální obráběcí centrum
- K dispozici od: 04/01/2027
- řídicí jednotka značky: HEIDENHAIN
Technické informace - DMG DMC80U DuoBlock
Řídicí jednotka
- Značka řídícího systému: HEIDENHAIN
- Model řídícího systému: iTNC 530
Rozměry
- Hmotnost stroje: 15500 kg
Pohyb
- Osa C: 360°
- Počet os: 5
- Pojezd osy X: 800 mm
- Pojezd osy Y: 1050 mm
- Pojezd osy Z: 800 mm
Technická specifikace
- Max. výška obrobku: 1330 mm
- Výkon vřetena: 28 kW
- Rychlost vřetena: 10000 RPM
- Velikost kužele: SK 50
- Chlazení přes vřeteno: Ano
- Počet nástrojových míst: 120
Dodatečné informace
Řízení: 3D řízení dráhy Heidenhain iTNC 530
Rozsah pohybu osy B: 180° (univerzální frézovací hlava s řízenou osou B)
Typ vřetena: Integrované motorové vřeteno bez převodovky
Rozsahy otáček vřetena:
Provozní režim 1: 0–10 000 ot./min
Provozní režim 2: 0–800 ot./min
Provozní režim 3: 0–5 000 ot./min
Výkon vřetena:
Výkon vřetena (40 % pracovní cyklus): 28 kW
Výkon vřetena (100 % pracovní cyklus): 19 kW
Provozní hodiny vřetena: 34 062 h
Provozní doba stroje: 79 252 h
Vřeteno: Nové vřeteno nainstalováno na konci roku 2025
Typ stolu: NC otočný stůl s nosičem palet
Počet palet v dodávce: 2 palety
Upínací plocha palety: 800 mm x 630 mm
T-drážky na paletách: 14 mm podle normy DIN 55201-A2
Hmotnost palety: 300 kg na paletu
Maximální přípustná hmotnost obrobku na paletě: 1 400 kg
Maximální výška obrobku: 1 330 mm
Maximální průměr obrobku: 900 mm
Rychlost posuvu (X/Y/Z): 0 – 60 000 mm/min
Zrychlení os (X/Y/Z): 7 / 6,5 / 6,5 m/s²
Maximální posuvná síla (X/Y): 13 kN
Maximální posuvná síla (Z): 9 kN
Rozlišení lineárního měřítka (X/Y/Z): 0,001 mm
Maximální točivý moment stolu (40 % pracovní cyklus): 5 000 Nm
Udržovací točivý moment stolu (40 % / 100 % pracovní cyklus): 5 000 Nm / 3 660 Nm
Maximální otáčky stolu: 35 ot./min
Typ měniče palet: Rotační měnič palet
Měřicí sonda: Infračervená sonda Heidenhain TS 649 DMG
Ověření kinematiky: sada nástrojů 3D quickSET
Odvod třísek: Dopravník třísek
Systém odsávání mlhy: Systém odsávání olejové a emulzní mlhy s mechanickým filtrem (průtok 1 600 m³/h)
Chladicí výkon (stroj / skříň): 3,3 kW / 1,0 kW
Údaje o elektrickém připojení: 86 kVA, 400 V, 50 Hz, max. jmenovitý proud 124 A
Rozměry obrobku (max.): Průměr 800 mm, výška 600 mm
Posuvná síla (X/Y/Z): 10 kN
Rychlý posuv: 60 m/min
Kužel držáku nástroje: SK 50 podle DIN 69871 forma AD / forma B
Upínací čep nástroje: DIN 69872 forma A / forma B nebo ISO 7388/2 typ B
Mechanismus upínání nástroje: mechanický pomocí pružiny, hydraulické uvolnění
Kapacita zásobníku nástrojů: 120 pozic (vertikální řetězový zásobník)
Dodání: leden 2027
Doplňkové vybavení
Systém dvojitého výměníku palet
Vnitřní přívod chladicí kapaliny (ICS) s nádrží o objemu 980 l a pásovým filtrem (40 barů přes střed vřetena)
Upínací hydraulika
Infračervená měřicí sonda
*Mezi uvedenými údaji a skutečnými hodnotami mohou být rozdíly, to by měl potvrdit obchodní zástupce.
