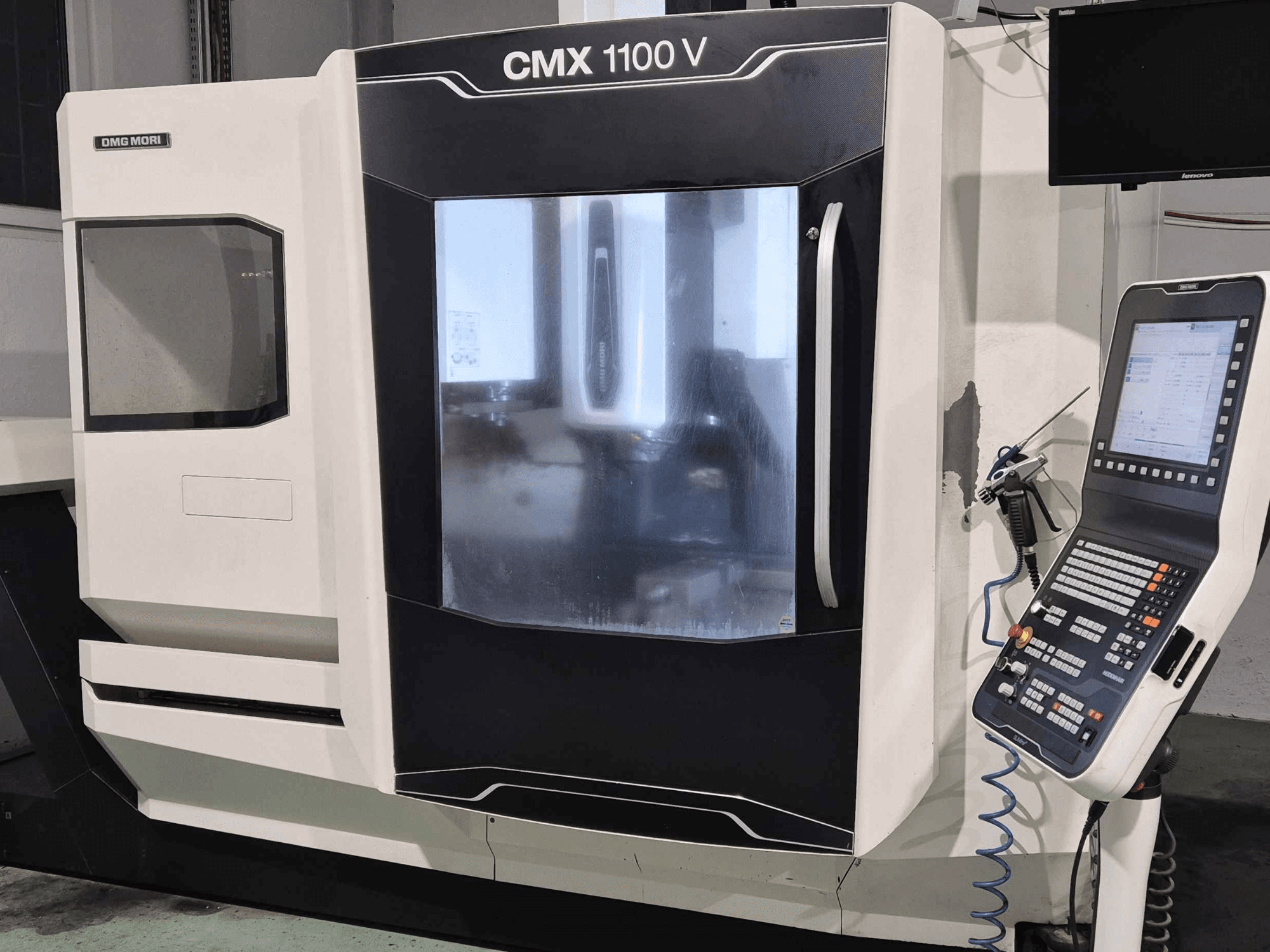

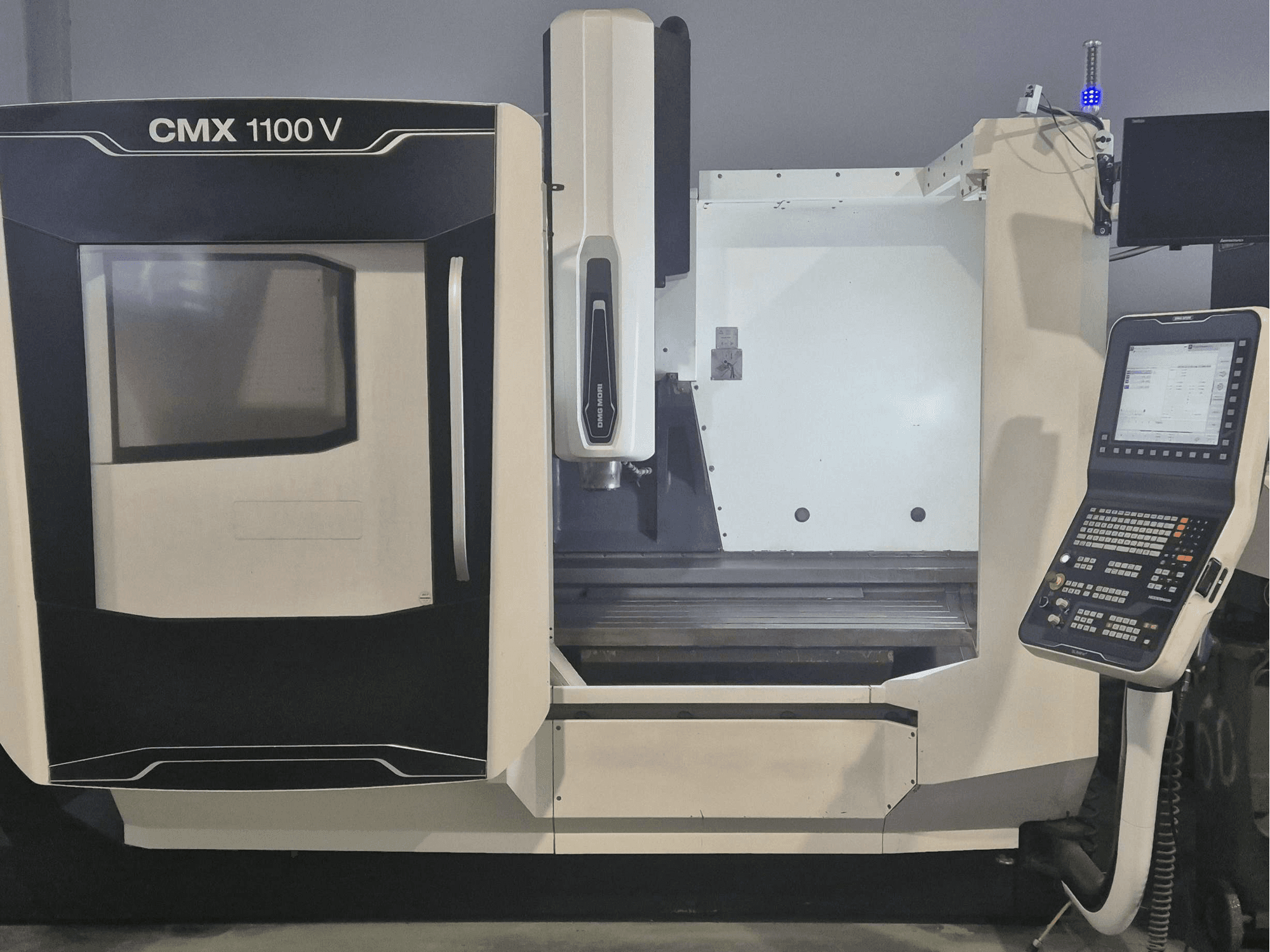

DMG MORI - CMX 1100 VPL-MIL-DMG-2017-00002

• Provozní doba:

  • Provozní hodiny vřetena po výměně: 2 900 h

  • Provozní hodiny vřetena (počítadlo stroje): 32 420 h

  • Provozní hodiny (počítadlo): 60 300 h

• Stav: Zapnutý a v provozu; možnost prohlídky (funkčnost, geometrie, celkový stav)

• Rozměry pracovního stolu: 1 400 × 560 mm

• Dynamika os: Rychlý posuv 30 m/min (lineární osy)

• Vřeteno:

  • Upínání nástrojů: DIN 69872

• Magazín nástrojů: řetězový magazín s 30 pozicemi a dvojitým uchopovačem

• Chlazení/médium: Přepínání chladicí kapaliny a vzduchu pomocí M-funkce (externí), zásobník na třísky

• CNC řízení: HEIDENHAIN TNC 620 (3D) s klávesnicí ASCII a 15" monitorem

• Měřicí systémy: Přímé měřicí systémy (lineární měřítka) na osách X/Y/Z; proplach vzduchem pro měřicí systém

• Další volitelné vybavení stroje:

  • Balíček bezpečného napájení: Motory os X a Y s brzdou, omezovač přepětí, monitorování podpětí se spouštěčem nouzového zastavení

• Softwarové volitelné vybavení – HEIDENHAIN:

  • Možnost 3 (#21): Kompenzace poloměru nástroje M120 pro obrysové obrábění, LOOK AHEAD až do 99 bloků, 3D obrábění, polohování pomocí ručního kolečka M118 během provádění programu

Další vybavení

• Škrabkový dopravník třísek (levá strana)

• Nádrž na chladicí kapalinu, 250 l

• Ruční mycí pistole pro obrobkovou oblast

• 4barevná signalizační věž

• Sada sond HEIDENHAIN: Bezdrátová sonda pro měření obrobku a kalibrační kroužek sondy

• Ruční kolo (přenosný ovládací panel)

Další informace

• V listopadu 2024 byla společností DMG Service nainstalována zcela nová originální vřetena DMG

• Servisní protokol obsahuje jak měření vřetena, tak měření geometrie stroje provedená po výměně
