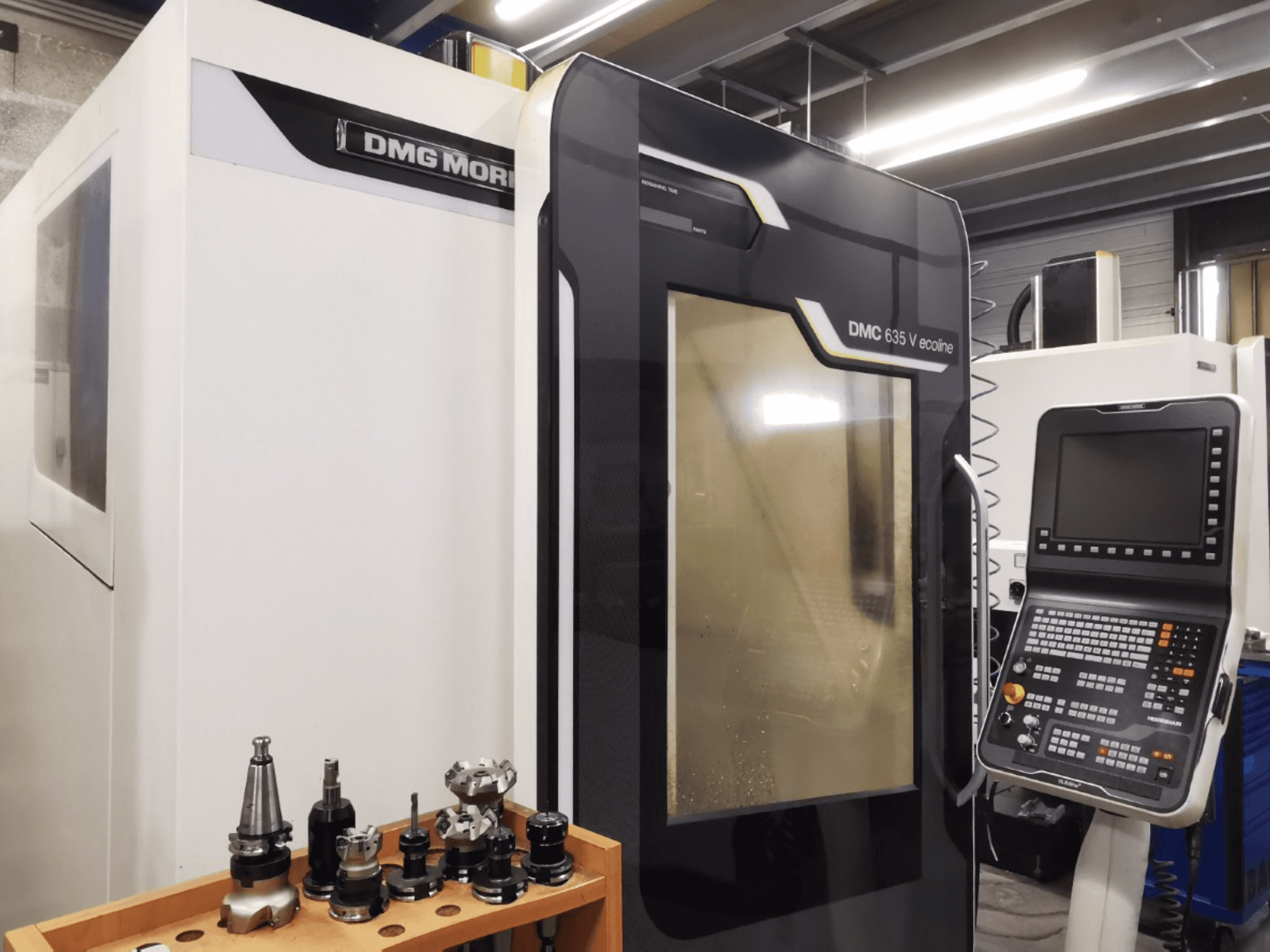

DMG MORI - DMC 635 V ecolineCH-MIL-DMG-2014-00001

- Řízení: HEIDENHAIN TNC 620 (MC 7420D / klávesnice TE 7150 / panel SLIMline)

- Počet os: 3 (X, Y, Z)

- Zdvih osy X: 635 mm

- Zdvih osy Y: 510 mm

- Zdvih osy Z: 460 mm

- Upínací plocha stolu: 790 x 560 mm

- Max. zatížení stolu (střed): 600 kg

- T-drážky stolu: 4 / 14H12, rozteč 100 mm (1 referenční drážka 14H7)

- Výška stolu od podlahy: 720 mm

- Rozsah otáček vřetena: 20 – 12 000 ot./min (1/min)

- Výkon pohonu vřetena (40 % ED / 100 % ED): 13 kW / 9 kW

- Točivý moment vřetena (40 % ED / 100 % ED): 83 Nm / 57 Nm

- Kužel / rozhraní nástroje: SK40 (DIN 69871 / ISO 7388/2 typ A nebo DIN 69872 forma A/B)

- Upínací síla nástroje: 8 kN

- Kapacita zásobníku nástrojů: 30 pozic

- Max. průměr nástroje (sousední prázdné / plné): 130 mm / 80 mm

- Max. délka nástroje: 300 mm

- Max. hmotnost nástroje: 6 kg (max. celkové zatížení zásobníku nástroji: 90 kg)

- Rychlý posuv (X / Y / Z): 30 m/min

- Rychlost posuvu (X / Y / Z): plynule programovatelná až do 20 000 mm/min

- Rozlišení polohy / nejistota: 1 µm / 16 µm (VDI/DGQ 3441)

- Objem nádrže na chladicí kapalinu: ~120 l

- Hmotnost stroje: ~3 900 kg (3 950 kg s zásobníkem na 30 nástrojů)

- Zdánlivý výkon: 17 kVA

- Jmenovitý proud v síti (In max): 28 A

- Hlavní pojistka: 35 A (vypínací schopnost při zkratu: 0,35 kA)

- Napájení: 400 V AC (3/N/PE), 50/60 Hz

- Řídicí napětí: 24 V DC / 230 V AC

- Tlak pneumatického přívodu: 5,5 – 8,0 bar (spotřeba vzduchu: 30 m³/h bez ofukování; +20 m³/h v nepřetržitém provozu)

- Rozměry stroje (Š x H x V): 1 880 mm (2 265 mm s nádrží na chladicí kapalinu) x 2 441 mm x 2 742 mm (min. přepravní výška: 2 330 mm)

- Potřebná podlahová plocha: 4 500 × 4 400 mm
