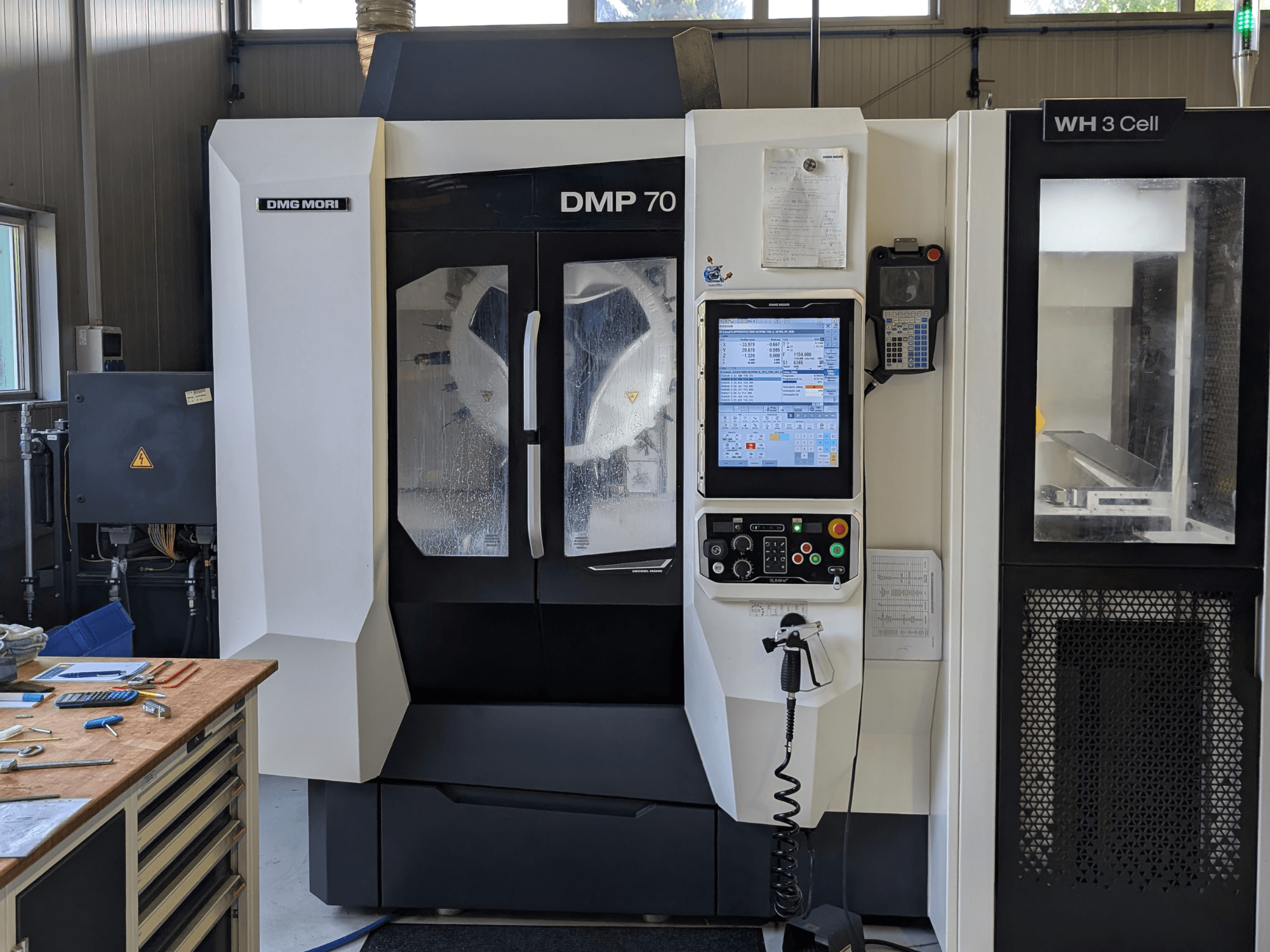

DMG MORI - DMP 70DE-MIL-DMG-2019-00005

- Fáze: L1/L2/L3/N/PE

- Příkon: 30 kVA

- Maximální proud (A In max): 43,5 A

- Jmenovitý proud: 50 A

- Zkratový proud (V max): 5 kA / max. 440 V

- Napětí: 400 V ±10 %

- Frekvence: 50 Hz

- Řídicí napětí AC: 230 V

- Řídicí napětí DC: 24 V

- Řízení: 3D Control Siemens 840D SL Operate

- Upínací kužel nástroje: BBT30

- Pracovní stůl: Integrovaný NC otočný a naklápěcí stůl, 5osý simultánní provoz

- Rozsah otáčení osy A: -120° / +100°

- Provoz osy C: plynulý (nekonečný)

- Maximální zatížení osy C: 100 kg

- Průměr stolu v ose C: Ø290 mm

- Pohon: Točivé pohony včetně přímého měření dráhy v osách A a C

- Softwarové balíčky: Sinumerik MDynamics 5-Axis, 3D datový model pro simulaci

- Možnosti stolu: Pneumatické upínání (1 okruh)

- Řízení chladicí kapaliny a odvodu třísek: dopravník třísek, výrobní balíček s pásovým filtrem a vnitřním přívodem chladicí kapaliny 40 bar (IKZ), ofuk vzduch přes střed vřetena, externí ofuk vzduchu, systém odlučování olejové a emulzní mlhy

- Měření a monitorování: Sada 3D dotykových snímačů RENISHAW, monitorování zlomení nástroje a měření přímo ve stroji, příprava pro 3D quickSET

- Obecné volitelné vybavení: Provozní režim 3, shoda s normami CE

- Automatizační rozhraní: Automatizační rozhraní pro externí automatizaci na pravé straně

- Automatizační systém: DMG MORI WH 3 Cell

- Robotické rameno: Žlutý 6osý robot Fanuc LR Mate 200iD/7L

- Robotický uchopovač: Dvojitý uchopovač PGN64

- Komponenty automatizace: 10 zásuvek DMG, skluz NIO, vyrovnávací stanice, měřicí zásuvka, systém vkládání surovin, sada chapadel, příslušenství

- Provozní hodiny stroje (z ovládacího panelu): Provozní doba stroje: 22 918:34 h; Provozní doba programu: 20 920:40 h; Provozní doba vřetena: 18 815:51 h
