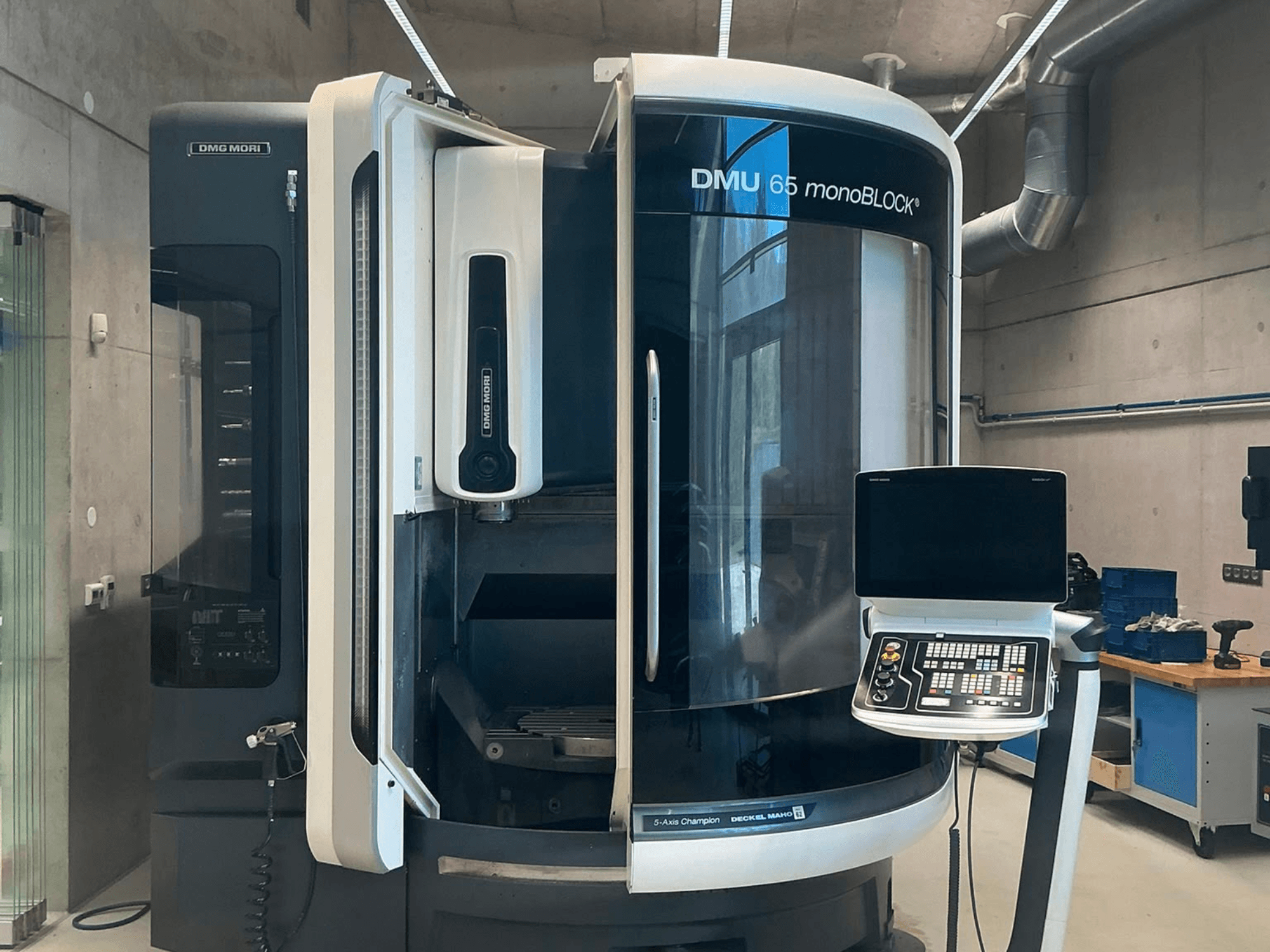

DMG MORI - DMU 65 monoBLOCKCZ-MIL-DMG-2016-00002

• Vřeteno: výkon 21 kW (40 % ED) / 16 kW (100 % ED); točivý moment 111 Nm (40 % ED); upínací čep DIN 69872

• Stůl: otočný stůl (osa C) Ø 650 mm integrovaný do tuhého stolu 800 × 650 mm

• Otočné/rotační osy: osa A +120° / -120° od 0°; osa C 360°; točivý moment/držací síla osy A 3 400 Nm (100 % ED); hydraulický upínací moment osy A 6 200 Nm; točivý moment/držací síla osy C 2 000 Nm (100 % ED)

• Posuv/rychlopohyb: Rychlopohyb X/Y/Z 40 m/min; max. posuv X/Y/Z 40 000 mm/min; max. posuvná síla X 7 kN, Y 13 kN, Z 10 kN (všechny 100 % ED)

• Vodicí dráhy: Válečková lineární vedení na všech lineárních osách

• Měřicí systém: Přímý, absolutní, rozlišení 0,001 mm, magnetický (pro Siemens)

• Řízení: CELOS se systémem Siemens 840D sl Operate, 21,5" ERGOline multi-touch

• Výměna nástrojů/zásobník: Automatická s dvojitým uchopovačem (vertikální); 30-pozicový řetězový zásobník HSK-A 63

• Standard chlazení/odvodu třísek: Zásobník na třísky s integrovanou nádrží o objemu 500 l; standardní odvod třísek přes zásobník

• Stav: Vynikající; pouze 1 963 provozních hodin vřetena (stroj byl používán pouze k výrobě prototypů)

Doplňkové vybavení

• Výrobní balíček (P-K0398): Dopravník třísek s nádrží na chladicí kapalinu, papírový pásový filtr, vnitřní chlazení skrz vřeteno (IKZ) 40 bar / 23 l/min, vnější chlazení 4 bar / 40 l/min, proplachování dveří

• Rozhraní pro nástroje (P-M0039): Adaptér upínacího kužele pro HSK-A63 (DIN 69893)

• Pistole na proplachování třísek (P-G0004): 2 bar / 40 l/min

• Měřicí sonda (P-K0263): Infračervená dotyková sonda Heidenhain TS 649

• Systém měření nástrojů (P-K0405): laser Blum pro vertikální měření délky a průměru nástroje

• Volitelná kinematika (P-K0224): Sada nástrojů 3D quickSET pro kontrolu a korekci konfigurace 4/5 os

• Provozní režim 4 (P-H0038): Ruční zásah do pracovního prostoru s otevřenými dveřmi v rámci řízeného procesu

• Elektronický ruční ovladač (P-H0109): Siemens 840D

• Součástí dodávky je nářadí
