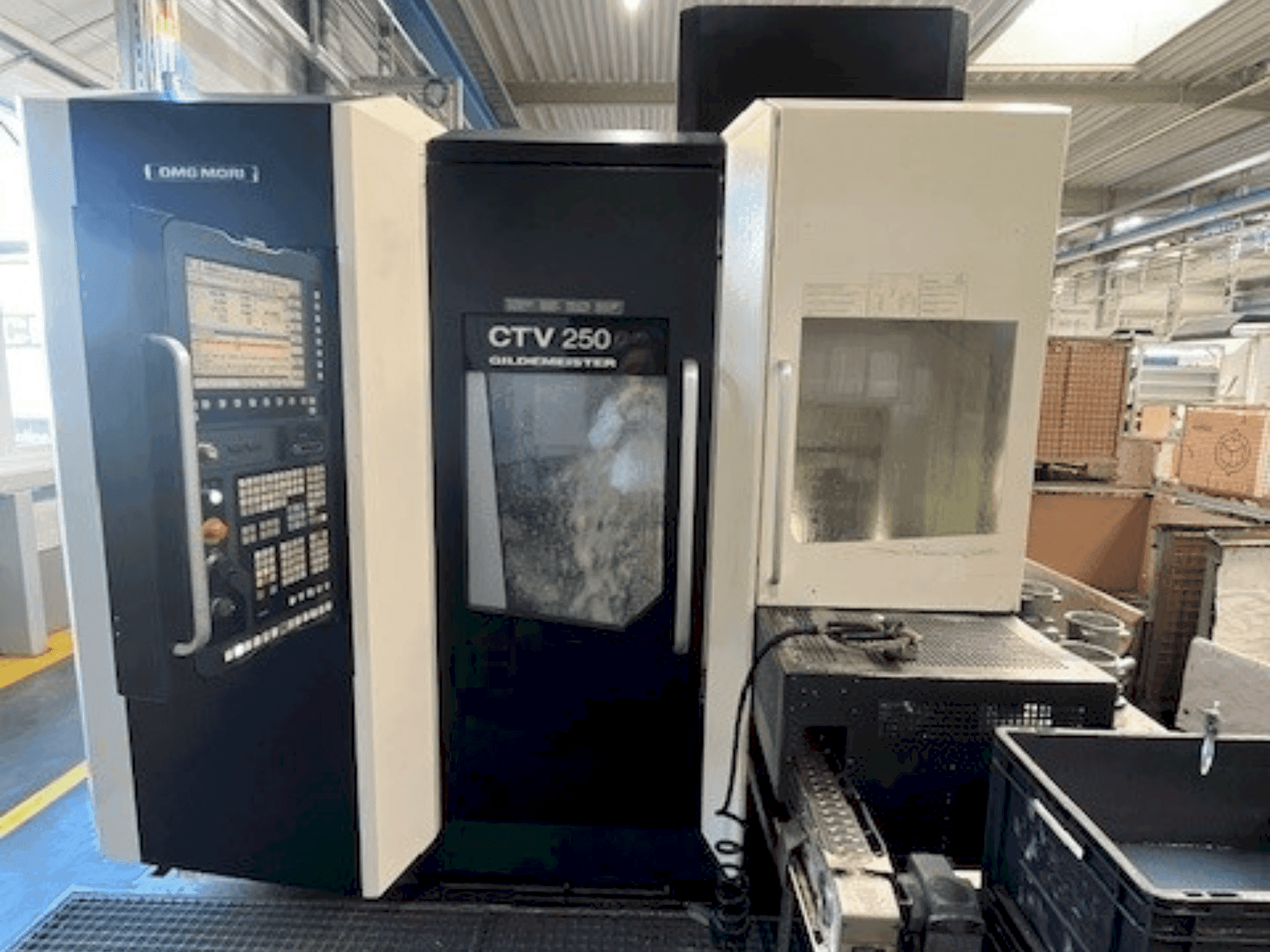

DMG MORI - Gildemeister CTV 250 2ndDE-TUR-DMG-2016-00003

Další vybavení

• možnost shopturn

Výhody stroje

Technické výhody stroje

• Dostupnost od 1. 7. 2025

• Hmotnost: 6000 kg

• 40 kVA

• 58 A V max.

• 63 A

• 400 V

• 50 Hz

• Řídicí systém: Siemens Sinumerik 840D Slimline

• Hlavní pohon: Hlavní pohon na střídavý proud 25 / 32 kW

• Pracovní cyklus: 100 % / 40 % ED

• Otáčky vřetena: 5000 ot/min

• Krouticí moment: 280 / 360 Nm

• Dutý upínací válec

• 12polohový revolver s držákem nástrojů

• Průměr revolveru: 340 mm

• Závěsný pásový dopravník třísek

• Čtyřbarevná signalizace stavu

• Ofuk vzduchu přes hlavní vřeteno

• Osa C s poháněným systémem nástrojů pro revolver UDI 40

• Pohon pro všechny nástrojové stanice

• Zdvih osy Y +90 / -65 mm

• Systém lineárního vedení

• Vřeteno s kuličkovým šroubem

• Střídavý servomotor s integrovaným absolutním snímačem

• Skleněná stupnice na vodicích drahách

• Rychlý posuv: 30 m/min

• Chladicí systém 8 / 20 barů

• Kapacita nádrže chladicí kapaliny: 600 litrů

• Průtok chladicí kapaliny čerpadlem: 8 bar / 20 l/min

• Průtok vysokotlakého čerpadla: 20 bar / 40 l/min.

• Přívod chladicí kapaliny přes věžový disk do všech věžových stanic

• Pásový filtrační systém stupeň filtrace: 40 µm

• Hlídání hladiny chladicí kapaliny

• Integrované odsávání pracovního prostoru max. 400 m³/h

• Obrobková sonda Renishaw LP2DD

• Sonda instalovaná na nakládací a vykládací stanici

• Stylus s pneumaticky ovládanou klapkou a elektrickým ovládáním

• Přesnost měření: 10 µm

• Funkční deska pro další nástroje

• Regulace teploty ve skříni stroje max. 40°C

• Chladicí jednotka elektrické skříně do 40 °C

• Chladič hydraulického oleje

• Podpora vzdálené diagnostiky přes internet

• Proplachování pracovního prostoru pomocí 3 proplachovacích šroubení

• Dva samostatně přepínatelné ventily s tlakem 8 barů

• Vyprazdňovací dopravník obrobků pro systém přepravy dílů SRA 160

• Průměr obrobku: 100 mm

• Průběžný systém dopravy obrobků SRA 160 v provedení vlečný řetěz

• Skladovací kapacita: 30 obrobků o průměru 30-70 mm max. 7 kg

• Skladovací kapacita: 18 obrobků o průměru 30-100 mm max. 15 kg

• Maximální výška obrobku: 160 mm

• Maximální celková hmotnost obrobků: 320 kg včetně palet

• Výška nakládky cca 800 mm

• Řetězový pásový dopravník s dopravními hranoly

• Pohyb vlečného řetězu řízený NC osou

• Sada vlečných rámů

• Průměr obrobku minimálně 30 mm maximálně 160 mm

• Lehká zábrana pro systém přepravy obrobků sběrná stanice

• Přídržné zařízení pro nakládání palet SRA 160

• Rozhraní robota Profinet

• Elektrické rozhraní pro 6osého robota prostřednictvím sítě Profinet.

• Silové centrování sklíčidla a upínání čela sklíčidla

• Mezisklad s oporou na funkční desce

• Vzduchové čištění vnitřního prostoru obrobku

• Měřicí sonda s ofukováním vzduchem se dvěma tryskami vpředu a vzadu

• Nastavení upínacího tlaku pomocí motoricky ovládaných ventilů

• Upínací tlak programovatelný prostřednictvím NC programu

• Prodloužení žlabu pro odvod třísek na dopravníku třísek o 300 mm

• Balíček pro obrábění hliníku

• Modifikované kalové čerpadlo na dopravníku třísek

• Nucené indexování pásového filtru

• Větší zásobník třísek

• Rozšíření zásuvných sít z dopravníku třísek

• 3D datový model pracovního prostoru stroje ve formátu STEP a IGES

• Dodání 3D modelu na CD

• Zdrojový kód PLC / SPS včetně hardwarové konfigurace řízení Siemens v angličtině

• Výkres olejové vany pro standardní základní stroj

• Počet hodin vřetena 18 071
