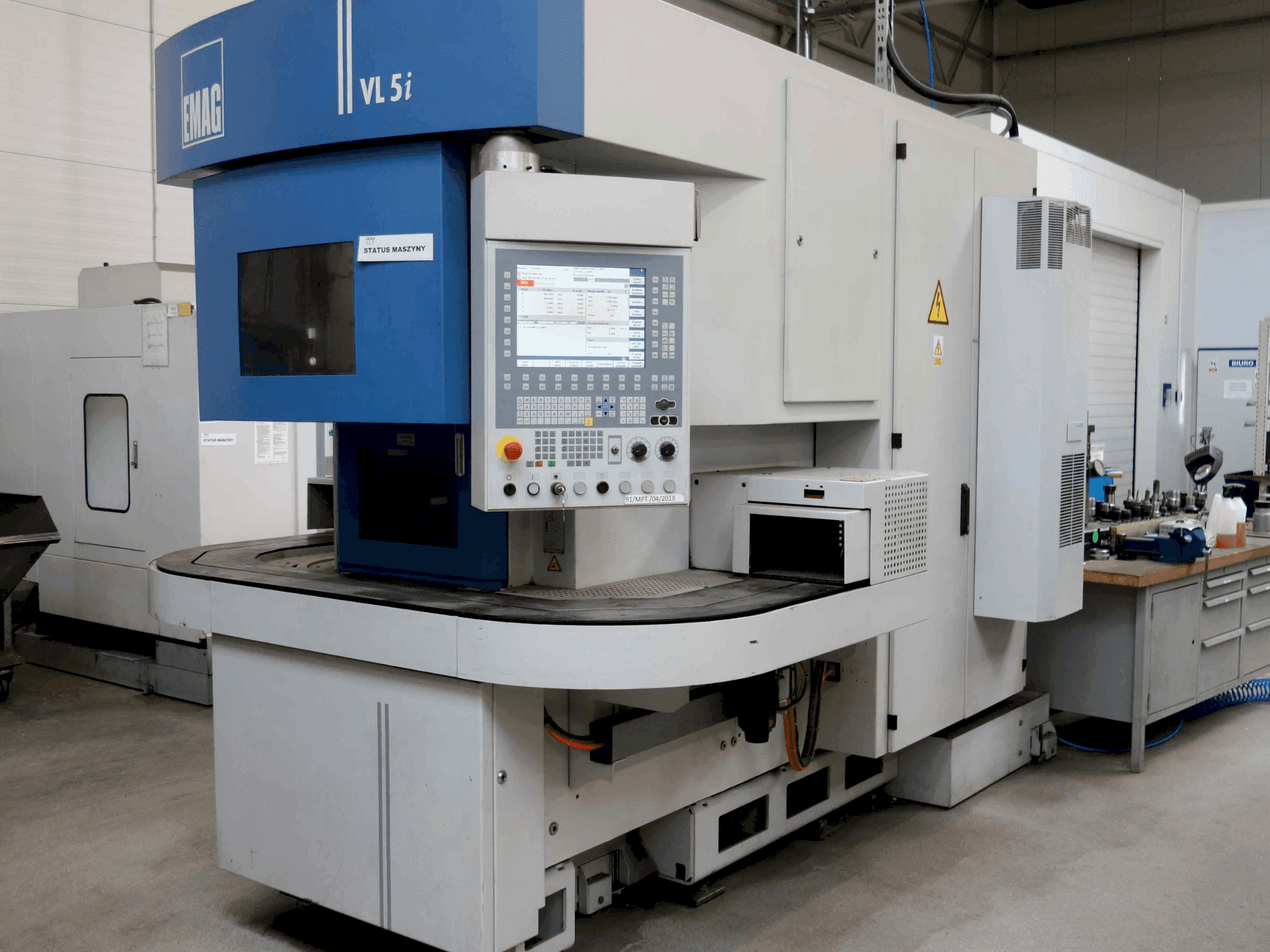

Tento vertikální soustruh EMAG VL5 i DSL byl vyroben v roce 2014. Je vybaven výkonným pohonem hlavního vřetena o výkonu 18 kW a s rozsahem otáček 0–4 500 ot./min. Díky řídicímu systému Siemens SINUMERIK 840Dsl a robustní 12polohové přírubové revolverové hlavě EMAG zajišťuje přesný a efektivní provoz. Díky speciálnímu hydraulickému upínacímu sklíčidlu je ideální pro obrábění obrobků o hmotnosti až 6 kg. Pro více informací o tomto vertikálním soustruhu nás prosím kontaktujte.
Přehled
- Výrobce: EMAG
- rok: 2014
- MODEL: EMAG VL5 i DSL
- typ aplikace: Otáčení
- Země umístění: Polsko
- Typ stroje: Vertikální soustruh
- řídicí jednotka značky: SIEMENS
Technické informace - EMAG EMAG VL5 i DSL
Řídicí jednotka
- Značka řídícího systému: SIEMENS
- Model řídícího systému: SINUMERIK 840Dsl
Rozměry
- Hloubka stroje: 3900 mm
- Výška stroje: 3200 mm
- Délka stroje: 3120 mm
- Hmotnost stroje: 7500 kg
Pohyb
- Počet os: 2
- Pojezd osy X: 745 mm
- Pojezd osy Z: 300 mm
Technická specifikace
- Poháněné nástroje: Ano
- Max. průměr obrobku: 220 mm
- Max. výška obrobku: 175 mm
- Výkon vřetena: 18 kW
- Rychlost vřetena: 4500 RPM
- Chlazení přes vřeteno: Ano
Dodatečné informace
- Max. průměr upínacího sklíčidla: 250 mm
- Max. průměr otočného kruhu: 270 mm
- Kapacita standardní automatizace v uzavřeném stavu: 16 (80...220 mm) / 10 kg; 22 (30...160 mm) / 8 kg; 37 (30...85 mm) / 4,5 kg
- Max. přípustné celkové zatížení automatizace: 175 kg
- Délka řetězu: 224 palců
- Počet článků řetězu: 224
- Rozteč řetězu: 1 palec (25,4 mm)
- Doba nakládání: 2–4 s
- Příruba vřetena (DIN 55026): velikost 6
- Průměr předního ložiska vřetena: 110 mm
- Výkon hlavního asynchronního střídavého motoru (100/40 % ED): 18 / 27 kW
- Točivý moment hlavního pohonu (100/40 % ED): 200 / 300 Nm
- Rychlost v rohu: 850 ot./min
- Rychlost rychlopohybu v ose X: 60 m/min
- Rychlost rychlopohybu v ose Z: 30 m/min
- Posuvná síla v osách X a Z: 10 kN
- Průměr kuličkového šroubu X / Z: 40 mm
- Držák nástrojů: 12-pozicová revolverová hlava, upínací otvor pro válcovou stopku DIN 69880 (VDI 40)
- Průměr stopky nástroje: 40 mm
- Max. délka nástroje včetně držáku: 190 mm
- Max. kruhová stopa nástroje: 760 mm
- Max. otáčky poháněných nástrojů: 6000 ot./min
- Rychlost v rohu u poháněných nástrojů: 3000 ot./min
- Max. výkon poháněných nástrojů: 8,5 kW
- Max. točivý moment poháněných nástrojů (10/40/100 % ED): 40 / 24 / 15 Nm
- Napájení / typ proudu: 3 ~
- Frekvence: 50 Hz
- Provozní napětí: 400 V
- Ovládací napětí obecně (DC): 24 V
- Řídicí napětí ventilu / střídavé napětí: 24 V (stejnosměrné) / 230 V (střídavé)
- Napájení osvětlení: 24 V
- Příkon: 36 kW
- Jmenovitý proud: 64 A
- Napájecí pojistka: 80 A
- Norma pro elektrické provedení: VDE 0113
- Délka včetně dopravníku třísek: 4185 mm
Doplňkové vybavení, není součástí dodávky
Objem nádrže na chladicí kapalinu: 360 litrů
Výhody stroje
Technické výhody stroje
Vysoká přesnost obrábění, rychlé pojezdové rychlosti, vysoká maximální rychlost poháněných nástrojů
Stroj pro jednosměnný provoz
Maximální teplota v místnosti: až 30 °C
Maximální vlhkost: 50 %
Hladina akustického tlaku: 78 dB(A)
Další informace
Stroj je stále pod napětím
*Mezi uvedenými údaji a skutečnými hodnotami mohou být rozdíly, to by měl potvrdit obchodní zástupce.
