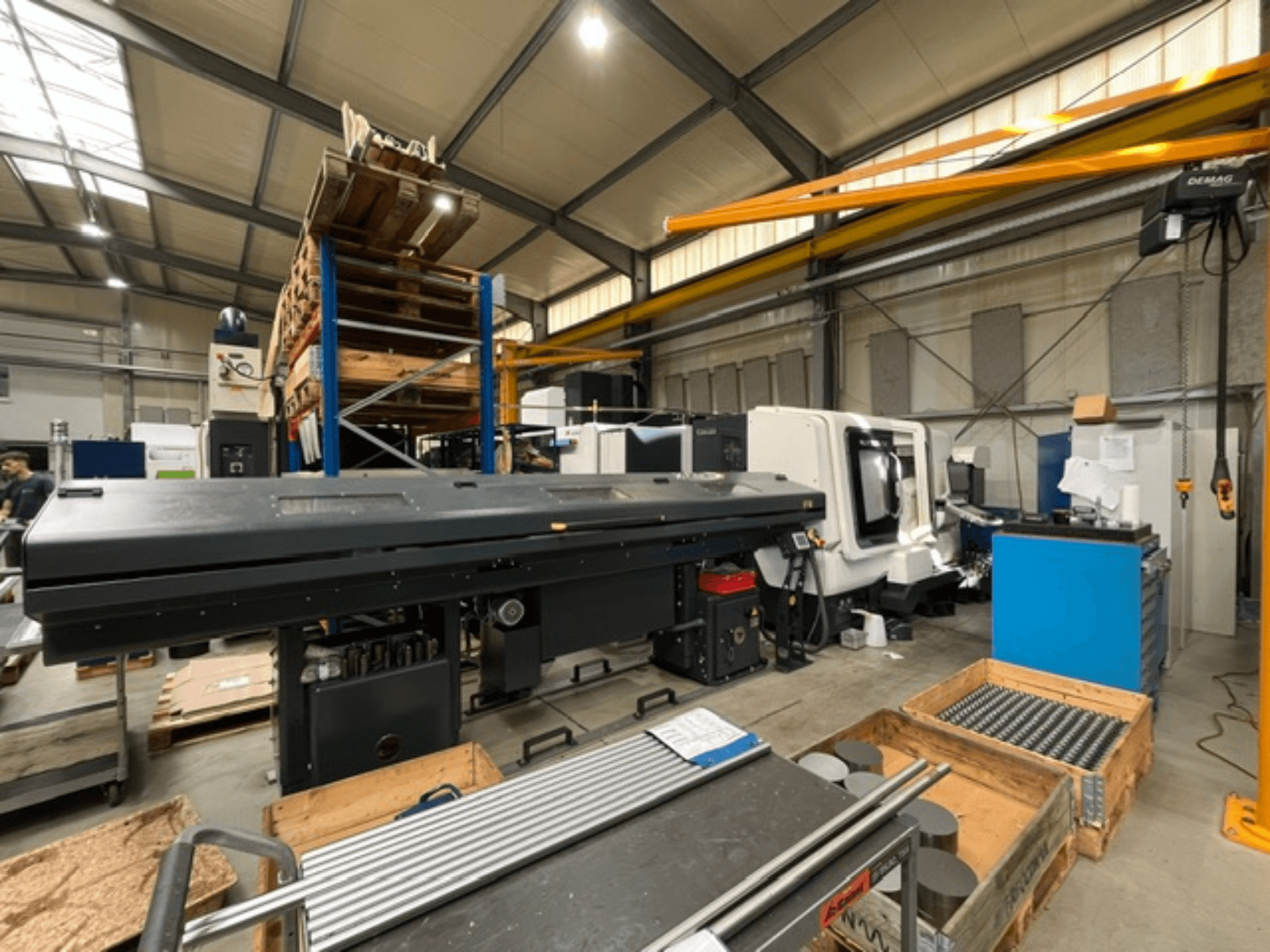

DMG MORI - MORI NLX 2500/700 SYDE-TUR-DMG-2023-00004

- Řídicí jednotka: MITSUBISHI M730UM s CELOS (MAPPS V) na 21,5palcovém multitouchovém displeji ERGOline Touch

- Délka soustružení: 700 mm

- Hlavní vřeteno (vřeteno 1): 18,5/18,5/15 kW (25 % ED/50 % ED/kont.), 4 000 ot./min, čelo vřetena JIS A2-8, otvor vřetena Ø 91 mm

- Upínací sklíčidlo hlavního vřetena: 10" hydraulické tříčelisťové sklíčidlo (Kitagawa BR10A821, Ø 254 mm) s dutým upínacím válcem (průchod tyčí Ø 80 mm)

- Protivřeteno (vřeteno 2): 11/7,5 kW (25 % ED/kont.), 6 000 ot./min, čelo vřetena JIS A2-5, vnitřní průměr vřetena Ø 43 mm

- Upínací sklíčidlo protiběžného vřetena: 6" hydraulické tříčelisťové sklíčidlo (Kitagawa BR06A521E, Ø 170 mm) s plným upínacím válcem

- Revolverová hlava: 12-pozicová revolverová hlava BMT60 s poháněnými nástroji o 10 000 ot./min (výkon 5,5/5,5/3,7 kW, točivý moment 40/30/14 Nm)

- Zdvih osy Y: ±50 mm (rychlý posuv 10 m/min)

- Systém přímého měření osy X: Magnetický lineární měřicí systém (rozlišení 0,01 µm)

- Nastavovač nástrojů: Ruční výkyvný přednastavovač nástrojů pro vřeteno 1 a odnímatelný přednastavovač nástrojů pro vřeteno 2

- Automatizace a manipulace s obrobky: Integrovaný sběrač obrobků pro hlavní/protivřeteno (až Ø 80 mm × 200 mm, max. 3 kg), výstupní dopravníkový pás pro obrobky, pneumatický vyhazovač obrobků (vřeteno 2)

- Podavač tyčí a rozhraní: Rozhraní pro podavač tyčí (pro různé značky) s podavačem tyčí Top Automazioni X-Files 380M o délce 3 m (max. průměr tyče 80 mm)

- Systém chlazení a filtrace: Škrtící pásový dopravník třísek (výstup na pravé straně), vysokotlaké čerpadlo chladicí kapaliny 0,8 MPa, čerpací jednotka INTERLIT s vysokotlakým čerpadlem 15 bar a dvojitým patronovým filtrem, pistole na chladicí kapalinu

- Pomocná zařízení a rozhraní: Rozhraní pro odsavač olejové mlhy (přípojka Ø 150 mm), třífázový autotransformátor (45 kVA, 400 V/200 V, 50 Hz), dvojitý nožní spínač pro ovládání upínacího sklíčidla

- Provozní hodiny stroje (podle údajů z HMI):

- Doba zapnutí stroje: 8 120 hodin

- Doba běhu programu hlava 1: 3 751 hodin

- Kumulativní doba řezání hlavou 1: 1 904 hodin
