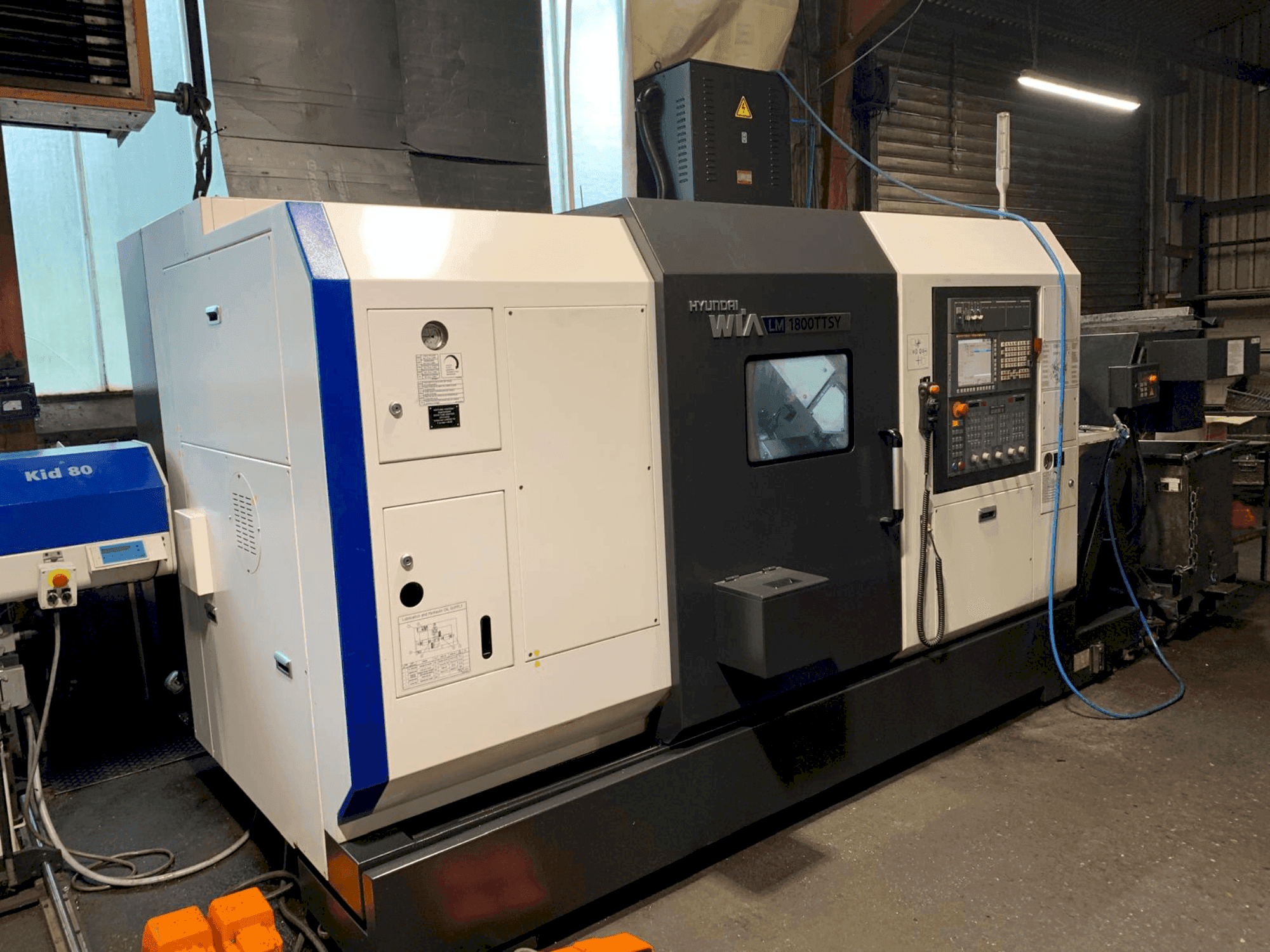

Hyundai Wia - LM 1800TTSYDE-TUR-HYU-2021-00001

Doplňkové vybavení

• Rozhraní USB
• Tříbarevné signalizační světlo
• 1 sada měkkých čelistí
• DOPRAVNÍK ČIPŮ HS s bočním vyhazováním
• Transformátor včetně kabelu
• Ruční pistole na stlačený vzduch
• Rozhraní podavače tyčí // Rozhraní nakladače tyčí
• Záchytný koš hlavního vřetena
• Vykladač dílů: Systém vykládání dílů pro protiběžné vřeteno včetně dopravního pásu na díly
• Vysunovač obrobku / Držák obrobku: 230 mm / Obrobek X: 673 mm

Výhody stroje

Technické výhody stroje

• Lineární (z) a s plochým vedením (x/y) 45 stupňů
• Průměr soustružení: 230 mm // délka soustružení: 673 mm
• Velikost upínacího sklíčidla obou vřeten: 8 palců (~210 mm)
• Osa C revolverové hlavy, 0,001° // osa Y revolverové hlavy, ±50 mm – horní revolverová hlava
• Pohonné nástroje: 5 000 ot./min, 5,5 kW
• 1 x axiálně poháněné nástroje // 1 x radiálně poháněné nástroje
• Automatická sonda nástroje
• Nádrž na chladicí kapalinu 270 litrů // standardní tryska pro chladicí kapalinu
• Vnitřní chlazení 30 bar
• Čerpadlo chladicí kapaliny 30 bar (60 Hz)

Další informace

Výrazně zmenšený interferenční obrys Lepší přístup k obrobku Stabilizace obrobku pomocí axiálního tahu proti dorazu obrobku Typ upínacího sklíčidla: SPANNTOP mini Model upínacího sklíčidla: Axzug Velikost upínacího sklíčidla: 65 Standard krátkého kužele: DIN ISO 702-1 Velikost krátkého kužele: velikost 6 Délka upínacího zařízení: 155,00 mm Čelní průměr: 111,00 mm Maximální vnější průměr: 165,00 mm Upínací poloha: 65,00 mm Závit upínacího zařízení: M102x1,5 Základní provedení dorazu: upínací Typ ovládání: motorové Další možnosti upínacího sklíčidla: ano Upevnění předního dorazu: ano Kvalita vyvážení: 4,0 Adaptér tažné trubky podle výkresu Pro upínací zařízení [ZCHN]: A054288.0009C Připojení [upínacího zařízení]: Vnitřní závit Označení závitu upínacího zařízení: M102x1,5 Délka závitu upínacího zařízení: 17,00 mm Poloha závitu upínacího zařízení: 65,00 mm Maximální ovládací síla: 65,00 kN Výrobce stroje: Hyundai WIA Označení stroje: LM1800TTSY-HSP Připojení [tažné trubky]: vnější závit Označení závitu: M74x1,5 Délka závitu: 40,00 mm Přední poloha tažné trubky: 57,50 mm Zdvih upínacího válce: 17,50 mm Průměr otvoru vřetena: 76,00 mm Vnitřní průměr tažné trubky: 66,00 mm SPANNTOP mini Axfix 65 KK6 Typ upínacího pouzdra: SPANNTOP mini Model upínacího pouzdra: Axfix Velikost upínacího pouzdra: 65 Norma pro krátký kužel: DIN ISO 702-1 Velikost krátkého kužele: velikost 6 Typ upínacího pouzdra: SPANNTOP mini Model upínacího pouzdra: Axfix Velikost upínacího pouzdra: 65 Norma pro krátký kužel: DIN ISO 702-1 Velikost krátkého kužele: velikost 6 Délka upínacího zařízení: 138,00 mm Čelní průměr: 119,00 mm Maximální vnější průměr: 167,00 mm Upínací poloha: 50,00 mm Závit upínacího zařízení: M94x1,5 Základní provedení dorazu: upnuté Typ ovládání: motoricky poháněné Další možnosti upínacího sklíčidla: ano Upevnění předního dorazu: ano Kvalita vyvážení: 4,0 Adaptér tažné trubky podle výkresu Pro upínací zařízení [ZCHN]: A071618.0004C Připojení [upínacího zařízení]: Vnitřní závit Označení závitu upínacího zařízení: M94x1,5 Délka závitu upínacího zařízení: 17,00 mm Poloha závitu upínacího zařízení: 50,00 mm Maximální ovládací síla: 45,00 kN Výrobce stroje: Hyundai WIA Označení stroje: LM1800TTSY-GSP Připojení [tažné trubky]: vnější závit Označení závitu: M74x1,5 Délka závitu: 40,00 mm Přední poloha tažné trubky: 57,50 mm Zdvih upínacího válce: 17,50 mm Průměr otvoru vřetena: 76,00 mm Vnitřní průměr tažné trubky: 66,00 mm
