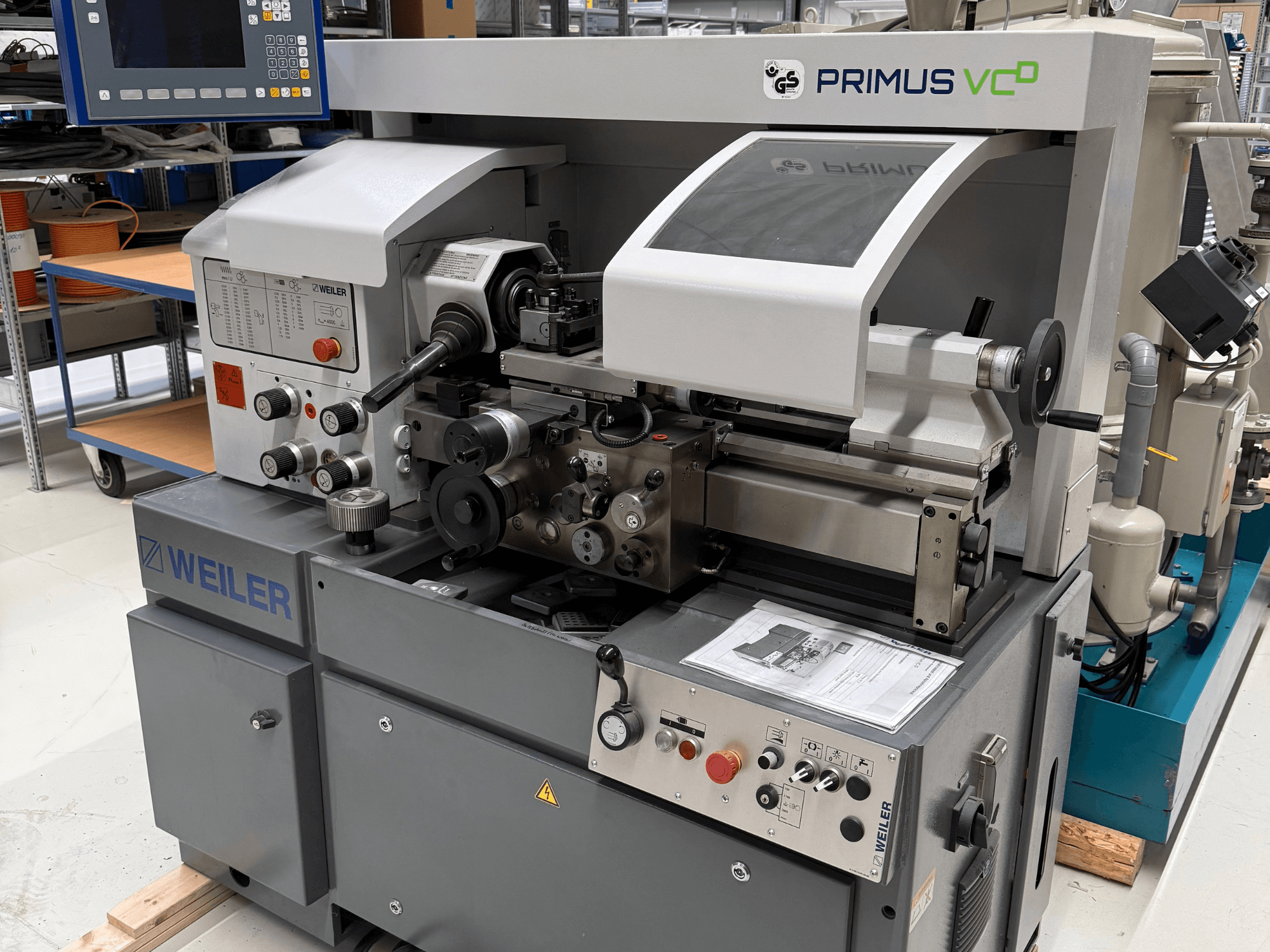

Weiler - PRIMUS VCDDE-TUR-WEI-2018-00001

• Typ stroje: Centrovací soustruh

• Délka soustružení / vzdálenost mezi hroty: 500 mm

• Průměr přes lože: 280 mm

• Průměr přes příčný posuv: 150 mm

• Hrot vřetena (DIN 55027): velikost 5

• Průměr předního ložiska: 70 mm

• Vrtání vřetena: 43 mm

• Vnitřní kužel hlavního vřetena: ME 50

• Příkon pohonu (100 % pracovní cyklus): 4 kW

• Rozsah otáček vřetena: 30 – 4 000 ot./min

• Počet rychlostí posuvu: 24

• Rozsah podélného posuvu: 0,02 – 0,63 mm/ot.

• Rozsah příčného posuvu: 0,006 – 0,20 mm/ot

• Rozsah metrických závitů: 0,25 – 8 mm

• Rozsah palcových závitů: 80 – 2 TPI

• Rozsah modulových závitů: 0,25 – 4 moduly

• Rozsah závitů s diametrálním stoupáním (DP): 200 – 5 DP

• Průměr vřetena koníku: 40 mm

• Zdvih vřetena koníku: 85 mm

• Kónus koníku: MT3

• Provozní napětí: 400 V

• Řídicí napětí: 24 V DC

• Připojené zatížení: 7,5 kVA

• Jmenovitý proud: 15,5 A

• Frekvence: 50 Hz

• Hlavní pojistky: 25 A

• Hmotnost stroje: 1 050 kg

• Rozměry stroje (D × Š × V): 1 570 × 890 × 1 700 mm

Doplňkové vybavení

• 4-polohový držák nástrojů s rychlým výměnou PARAT velikost 1, včetně 1 × držáku nástrojů WD 1/12

• 2 × držáky nástrojů WD 1/12

• Pákové upínací sklíčidlo pro upínací kleštiny 173 E

• 13 × kleštiny 173 E, upínací rozsah: 3–15 mm (v krocích po 1 mm)

• Pevná podpěra s válečkovými čelistmi, nosnost: 15–100 mm

• Pohyblivý kryt proti odletujícím třískám s průhledovým okénkem

• 8 × vyrovnávacích prvků
