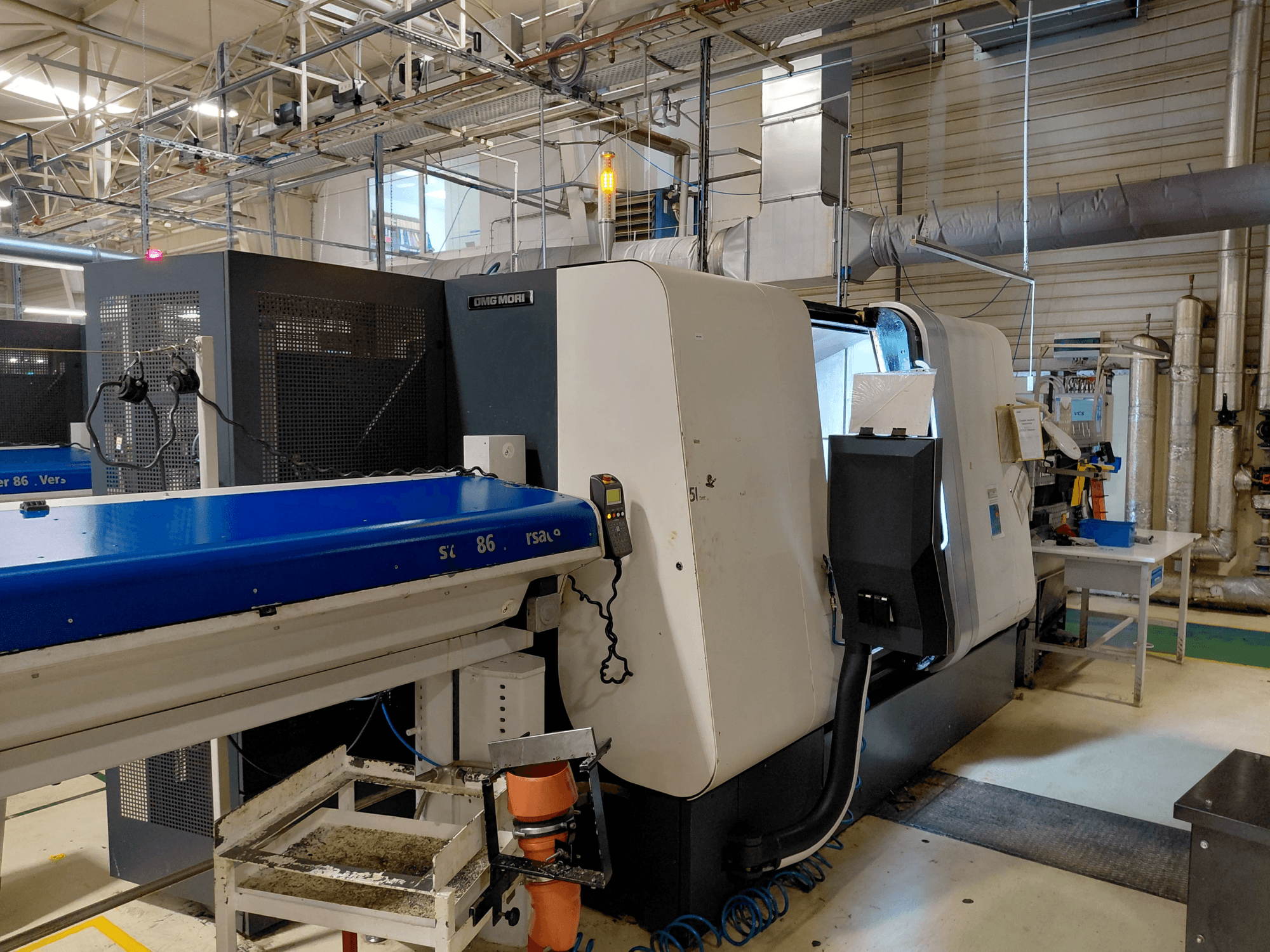

DMG MORI - Sprint 65 linearCZ-TUR-DMG-2015-00001

Řídicí systém: CNC 310 je

Celkový počet provozních hodin: 61 295 h

Provozní hodiny: 42 222 h

Výkon hlavního vřetena 20/25 kW

Výkon protivřetena: 17 kW

Max. otáčky hlavního vřetena: 5000 ot./min

Max. otáčky protibřidla: 5 000 ot/min

Max. průměr tyče hlavního vřetena: 65 mm

Max. průměr tyče protibřidla: 45 (65) mm

OSY ŘÍZENÉ CNC

Zdvih X1 165 mm

Rychlý posuv X1 30 m/min

Zrychlení X1 5 m/s²

Zdvih osy Z1 678 mm

Rychlý posuv Z1 30 m/min

Zrychlení Z1 5 m/s²

Zdvih Y1 80 (+50/-30) mm

Rychlost pojezdu Y1 30 m/min

Zrychlení Y1 5 m/s²

Zdvih X2 165 mm

Rychlý posuv X2 30 m/min

Zrychlení X2 5 m/s²

Zdvih Z2 640 mm

Rychlý posuv Z2 30 m/min

Zrychlení Z2 5 m/s²

Zdvih W2 690 mm

Rychlý posuv W2 30 m/min

Zrychlení W2 5 m/s²

Počet revolverových hlav 2

Počet otočných nástrojů na každé stanici: 12, všechny poháněné pozice

Systém upevnění nástrojů VDI 30

Max. otáčky poháněného nástroje 4 000 ot./min

Přibližná kapacita nádrže na chladicí kapalinu 650 l

Max. výkon čerpadla chladicí kapaliny (na každou revolverovou hlavu): 20 l/min

Tlak čerpadla: 7 bar

Napájecí výkon: 91 kVA

Rozměry stroje (D x Š x V): 4 500 x 1 990 x 2 300 mm

Přibližná hmotnost stroje: 9 500 kg

Stroj je dodáván s rozsáhlou a hodnotnou sadou náhradních dílů a komponentů.

Podavač tyčí IEMCA MASTER 865 MP 43 L (4 m)

Základní konfigurace stroje:

- Pohon pro saně 1 a 2 (všech 12 poloh)

- Osa C pro hlavní a protiběžné vřeteno

- Osa Y pro saně 1

- Dopravník třísek pásového typu

- Čištění upínacího pouzdra protiběžného vřetena chladicí kapalinou

- Vykládání obrobků včetně dopravního pásu

- Mechanická příprava pro filtr olejové mlhy

- Elektrické a softwarové rozhraní pro podavač tyčí

- Úhlová synchronizace mezi hlavním a protiběžným vřetenem

- Automatické vypnutí stroje

- 2 přídavné výstupy zapnutí/vypnutí (4 funkce M)

- Pevné řezání závitů

- Počítadlo kusů a času

- Software pro polygonální soustružení pro saně 1 a 2

- Konstantní řezná rychlost

- Špirálová interpolace pro saně 1

- Řízení otáček vřetena

- Čtyřnásobná výstražná kontrolka

- Chladicí zařízení pro elektrickou skříň

Přidané možnosti:

I-V50011 Upínací pouzdro typu „MPF 65/140“ bez axiálního posuvu pro hlavní vřeteno, max. průměr: 65 mm.

Upínací prvky a další vybavení:

I-V50025 Ruční měnič kleštin typu „SACO MPT65/140 a MPF65/140“

I-V50092 Diferenciální tlak pro protivřeteno, možnost nastavení dvou různých upínacích tlaků.

I-V50083 1 sada měkkých čelistí pro upínací sklíčidlo typu „SMW 175-BBD“

I-V50080 Upínací sklíčidlo typu „SMW 175-BBD“ pro protivřeteno, včetně adaptéru pro přizpůsobení vřetena

I-V60050 Držák nástroje pro vrtací nástroje s vnitřním chlazením a válcovým dříkem Ø 32 mm, s upínacím dříkem podle DIN 69880 (VDI 30) – 4 ks

I-V60010 Radiální držák nástroje pro vnější obrábění typu C1 s upínacím dříkem podle DIN 69880 (VDI 30) – 5 ks

Možnosti řídicího systému:

I-V12060 Systém monitorování opotřebení nástrojů Monitor pro CNC FANUC

I-V12070 Systém výběru náhradního nástroje pro Tool Monitor pro CNC FANUC

Hydraulické a filtrační zařízení:

I-V40045 Vnější proplachování čelistí/upínacích pouzder chladicí kapalinou na hlavním a protiběžném vřetenu

Speciální volitelné příslušenství

SK001 Speciální upínací zařízení s trnem pro protivřeteno, produkt HAINBUCH AXFIX 811 včetně 2 upínacích kleštin
