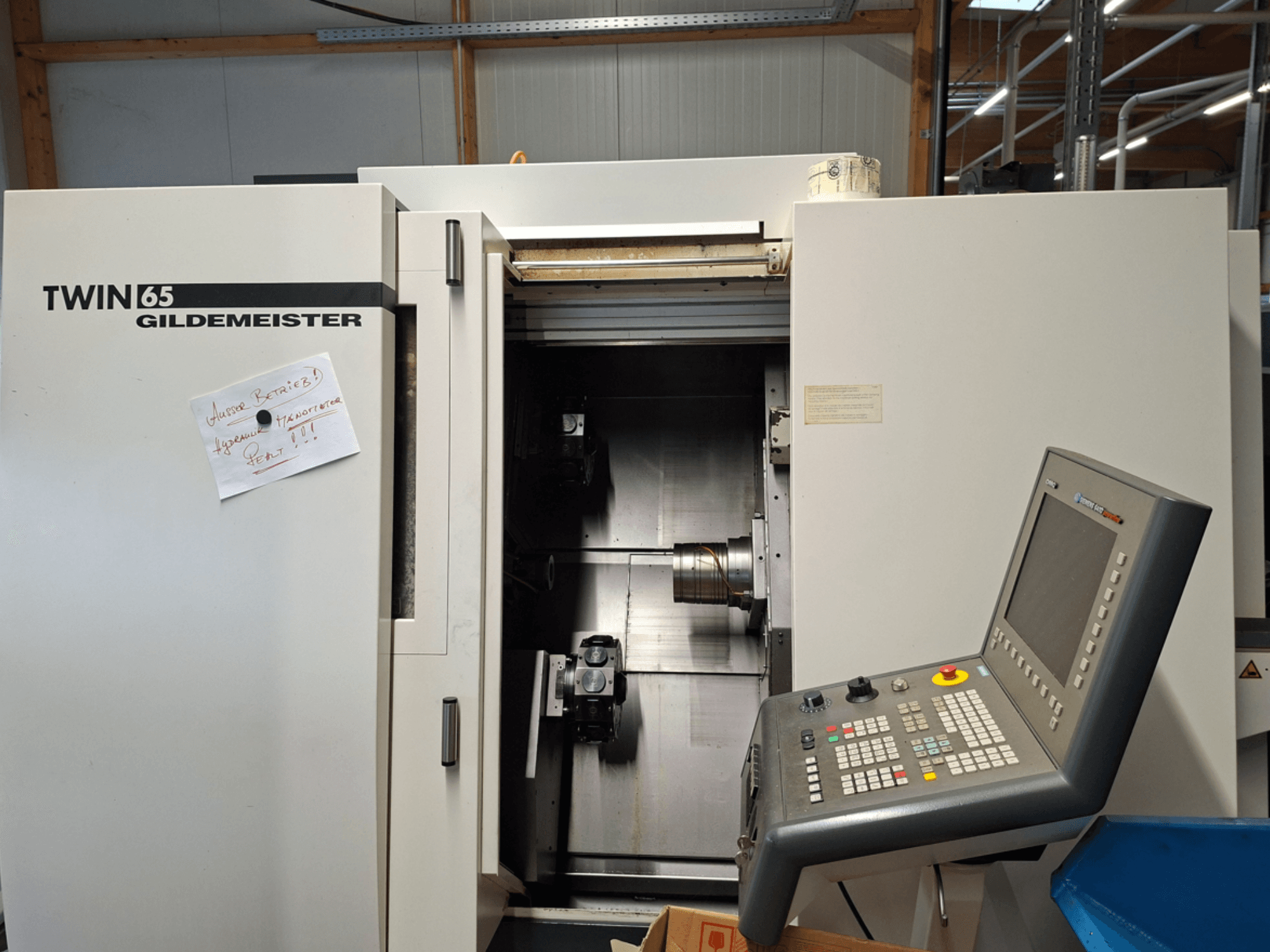

DMG - TWIN 65 Rg1AT-TUR-DMG-2013-00001

• Konfigurace/funkce:

  • 2 křížové skluzy

  • 2 hvězdicové věže, každá s 12 stanicemi, s nástroji pod napětím

  • Hlavní a protivřeteno

  • 2 pohony nástrojů

  • 2 osy C a 1 osa Y

• Levé vřeteno (hlavní):

  • Průměr sklíčidla: 150 mm

  • Příruba vřetena: 1,5 mm: 140 h5 mm

  • Otvor vřetena: 79 mm

  • Průměr předního ložiska: 165 mm

  • Výkon: 15 kW (100% ED) / 20 kW (40% ED)

  • Točivý moment: 120 Nm (100% ED) / 160 Nm (40% ED)

  • Rozsah otáček: 25-5600 ot/min

• Pravé vřeteno (proti/pod):

  • Průměr sklíčidla: 150 mm

  • Příruba vřetena: 2,5 mm: 140 h5 mm

  • Otvor vřetena: 79 mm

  • Průměr předního ložiska: 165 mm

  • Krouticí moment: 120 Nm (100% ED) / 160 Nm (40% ED)

• Osy/pohyby:

  • Posuv 1: X 220 mm, Z 320 mm, Y ±30 mm

  • Posuvné těleso 2: X 120 mm, Z 345 mm

  • Posuvné těleso 3: Posuv 145 mm

• Obratníky/nástroje:

  • Věž 1: 12 stanic, VDI 25 (DIN 69880), obrábění pod napětím do 6000 ot/min, 3,8 kW (40% ED)

  • Věž 2: 12 stanic, VDI 25 (DIN 69880), živé nástroje do 6000 ot/min, 3,8 kW (40% ED)

• Vybavení/možnosti stroje:

  • Diferenciální upínání pro hlavní vřeteno

  • Diferenciální upínání pro protivřeteno

• Barva/skryt (standard Gildemeister):

  • Kryt stroje a dveře pracovního prostoru: Bílý kalcit (RAL 9010)

  • Dopravník třísek: Titanově šedá (RAL 7016)

  • Kryt dopravníku třísek: Kalcitově bílá (RAL 9010)

  • Podstavec stroje a ovládací skříň: titanově šedá (RAL 7016)

Doplňkové vybavení

• Dopravník třísek (s krytem)

• Balíček pro zpracování tyčí RG 1:

  • Zařízení pro odebírání obrobků s NC řízeným vozíkem

  • Hydraulicky ovládané uchopovací rameno, pneumaticky ovládaný uchopovač

  • 1 sada uchopovacích čelistí (polotovary)

  • Dopravní pás

  • Kapacita: Ø 6-65 mm, délka cca 300 mm; max. 3,5 kg (4,5 kg pro TWIN 65)

• Příprava/připojení pro podavač tyčí nebo zásobník tyčí

• Stříkací pistole na chladicí kapalinu

• Kontrolka DMG, čtyřcestná (kontrolka zásobníku)

• Elektrické/mechanické připojení pro odlučovač olejové mlhy

• Automatické ovládání posuvného krytu

• Tlakový spínač EDS pro upínací zařízení

• DMG Netservice (na palubě)

• "Zelené světlo pro váš stroj" předinstalované na řídicí jednotce (stavový/indikační indikátor)
