LICON - LiFLEX II 766 i3 DT B22 AT-TUR-LIC-2016-00001

Technické údaje

• Typ stroje: Dvouvřetenové horizontální obráběcí centrum

• Řídicí jednotka: Siemens SINUMERIK 840D sl

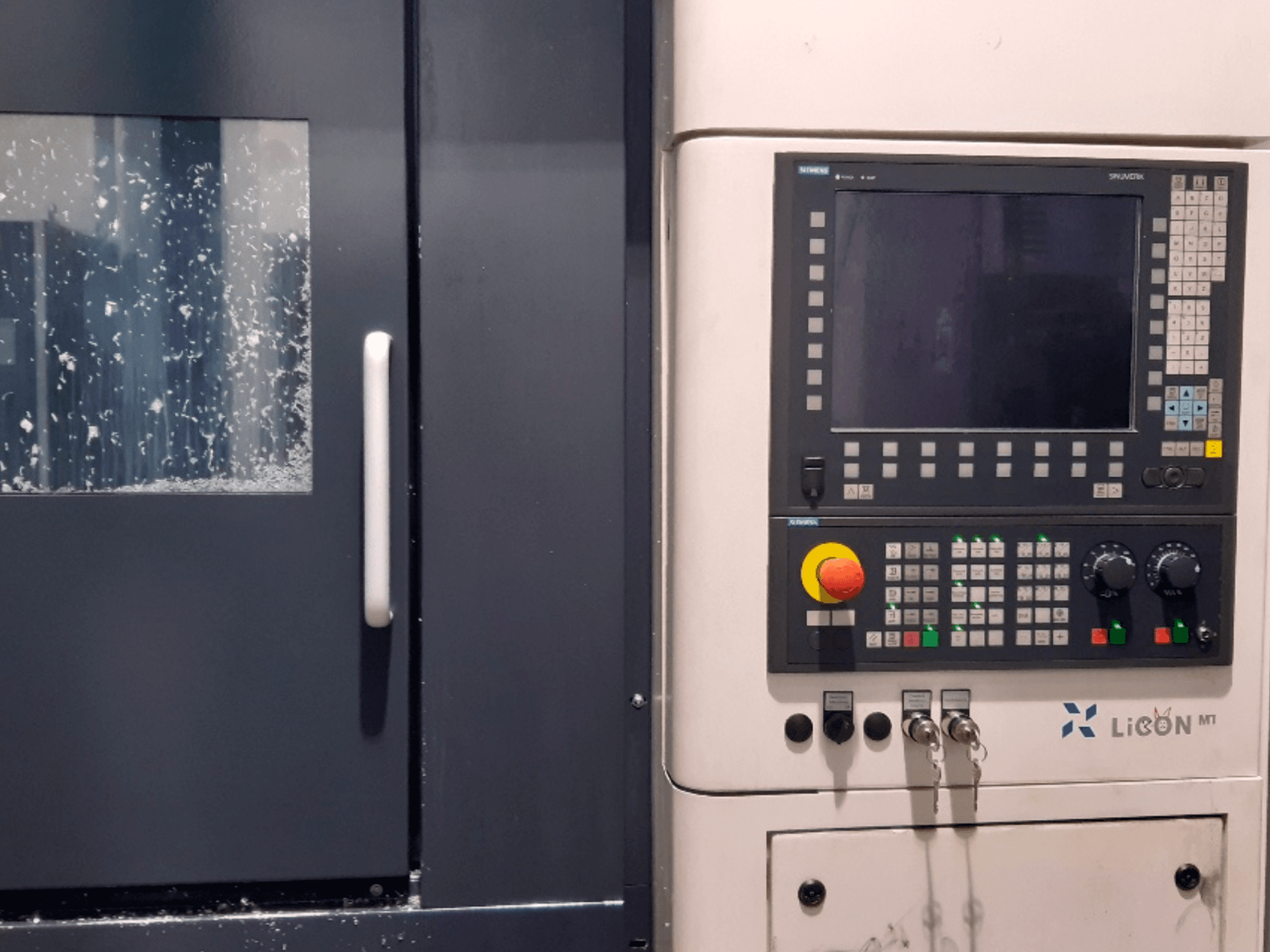

• Obslužný panel: Siemens OP15T s integrovanou jednotkou TCU

• Režim ECO

• Vzdálená diagnostika (směrovač eWON)

• Rozhraní PROFIBUS pro automatické nakládání obrobků

• Signalizační věž (tříbarevná LED)

Pojezdy

• Dráha osy X: 750 mm

• Dráha osy Y: 660 mm

• Zdvih osy Z1: 650 mm

• Dojíždění po ose Z2: 650 mm

Rychlý posuv

• Osa X: 60 m/min

• Osa Y: 60 m/min

• Osy Z1/Z2: 90 m/min

Výkon os

• Zrychlení osy X: 6 m/s²

• Zrychlení osy Y: 6 m/s²

• Zrychlení os Z1/Z2: 9 m/s²

• Posuvná síla X: 15 000 N

• Posuvná síla Y: 15 000 N

• Posuvná síla Z1/Z2: 10 000 N

• Přesnost polohování: 8 µm

Vřeteno

• Počet vřeten: 2

• Přesná motorová vřetena

• Držák nástroje: HSK-A63 (DIN 69893-1)

• Otáčky vřetena: 12 000 ot./min

• Výkon vřetena: 37 kW (40 % ED)

• Točivý moment vřetena: 85 Nm (40 % ED)

• Maximální točivý moment: 100 Nm

• Přímý pohon

Osy / otočný systém

• 2 NC osy B

• 2 NC rotační osy (osy A)

• Rozsah otáčení: 0°–180°

• Doba otáčení (0°–180°): cca 5 s

Technologie

• Nezávislé osy X, Y a Z pro obě vřetena

• Samostatný systém přímého měření pro každou osu

• Rozsah korekce nezávislé osy Z: 5 mm

Magazín nástrojů

• 96 pozic pro nástroje (2 × 48)

• Maximální délka nástroje: 400 mm

• Maximální průměr nástroje (s obsazenými sousedními pozicemi): 80 mm

• Maximální průměr nástroje (s volnými sousedními pozicemi): 250 mm

• Maximální hmotnost nástroje: 20 kg

Mazání

• Automatické centrální mazání

• 5kanálový přenos média (olej nebo vzduch)

Chlazení / chladicí kapalina

• Chladicí kapalina procházející vřetenem pod tlakem 70 bar

• Objem nádrže na chladicí kapalinu: 2 300 l

• Průtok chladicí kapaliny: 400 l/min

• Vysokotlaké čerpadlo: 15 kW

• Automatické doplňování chladicí kapaliny

• Systém čištění chladicí kapaliny

• Vodní chlazení

• Teplota chladicí vody: 22 °C

• Průtok chladicí vody: 800 l/h

Odvod třísek

• Škrabkový dopravník třísek

• Výška výstupu dopravníku třísek: < 1 150 mm

• Připraveno pro suché obrábění

• Kompatibilní s MMS (mazání minimálním množstvím oleje)

Elektrické parametry

• Napájení: 400 V / 50 Hz

• Řídicí napětí: 24 V DC

• Připojené zatížení: 150 kW

Další vlastnosti

• Rozhraní pro automatické nakládání obrobků

• Automatický měnič nástrojů

• Uzavřený kryt stroje

• Osvětlení stroje

• Pneumatické vybavení

• Systém monitorování spotřeby energie

• Automatické připojení médií

• Modulární konstrukce stroje

Další informace

• Výměna motorového vřetena 11 v týdnu 19/2024

• Motor vřetena 12 vyměněn v týdnu 24/2023
