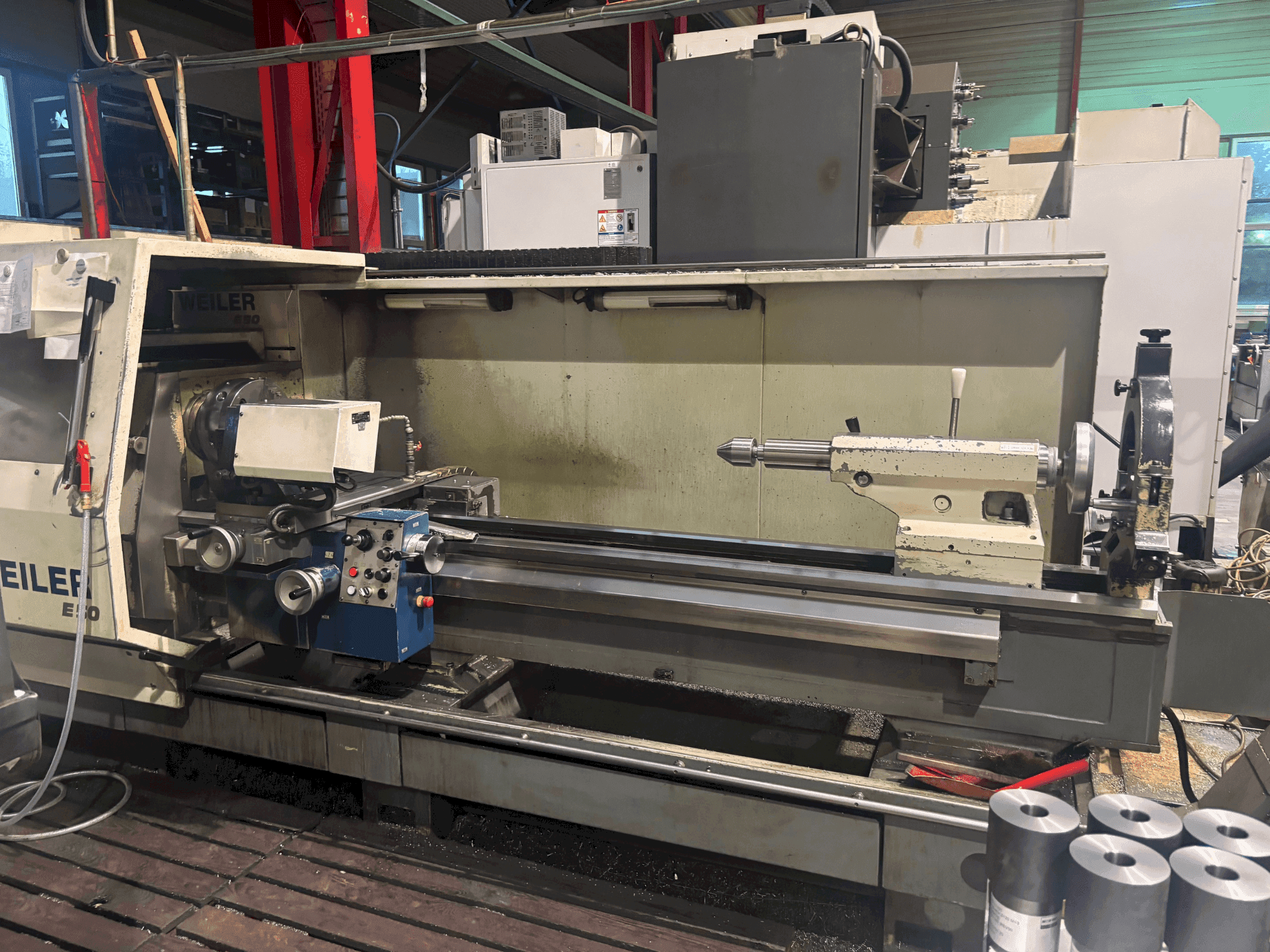

Weiler - E50AT-TUR-WEI-2009-00001

Výhody stroje

Kvalitativní výhody stroje

• Průměr vřetena v předním ložisku: 120 mm
• Vrtání vřetena: 83 mm
• Vnitřní kužel hlavního vřetena: metrický 90
• Rozsah posuvu podélný a rovinný: 0-20 mm/ot
• Podélná posuvná síla: 10000 n
• Posuvná síla v rovině: 7000 n
• Vstupní rychlost podélná/rovinná: 10/7 m/min nebo 5/3,5 m/min
• Metrické závity: 0,1–400 mm
• Palcové závity: 1/4" - 56 g/1"
• Vlákna modulu: 0,125 - 28

Technické výhody stroje

• Výkon pohonu (60 % / 100 % ed): 20/17 kw
• Max. Točivý moment na soustružnickém vřetenu: 1600 nm
• Převodový stupeň i: 1–625 min-¹
• Převodový stupeň ii: 4–2 500 min-1
• Šířka lože: 350 mm
• Průměr pinoly: 80 mm
• Zdvih pinoly: 200 mm
• Vnitřní zúžení pinoly: mk 5
• Průřez soustružnického nástroje (výška/šířka): 32 x 25 mm
• Vřetenová hlava dle din 55027: velikost 8

Informace navíc

Stroj stále pod proudem/ Závity DP: 1 - 224/ Rozsah upínání pevné lunety: 12-150 mm / 120-270 mm/ Rozsah upínání pohyblivé lunety: 12-125 mm/ Stroj pracuje efektivně v jednosměnném provozu od zakoupení/ Sklíčidlo včetně tvrdých a několika sad měkkých čelistí a koník lze dodat jako příslušenství/ Veškeré související nástroje lze projednat v případě objednávky/ Půdorys stroje je 2,8 m x 5,2 m, 2,8 m již zahrnuje 600 mm jako pracovní stanici/ Všechny manuály jsou k dispozici.
