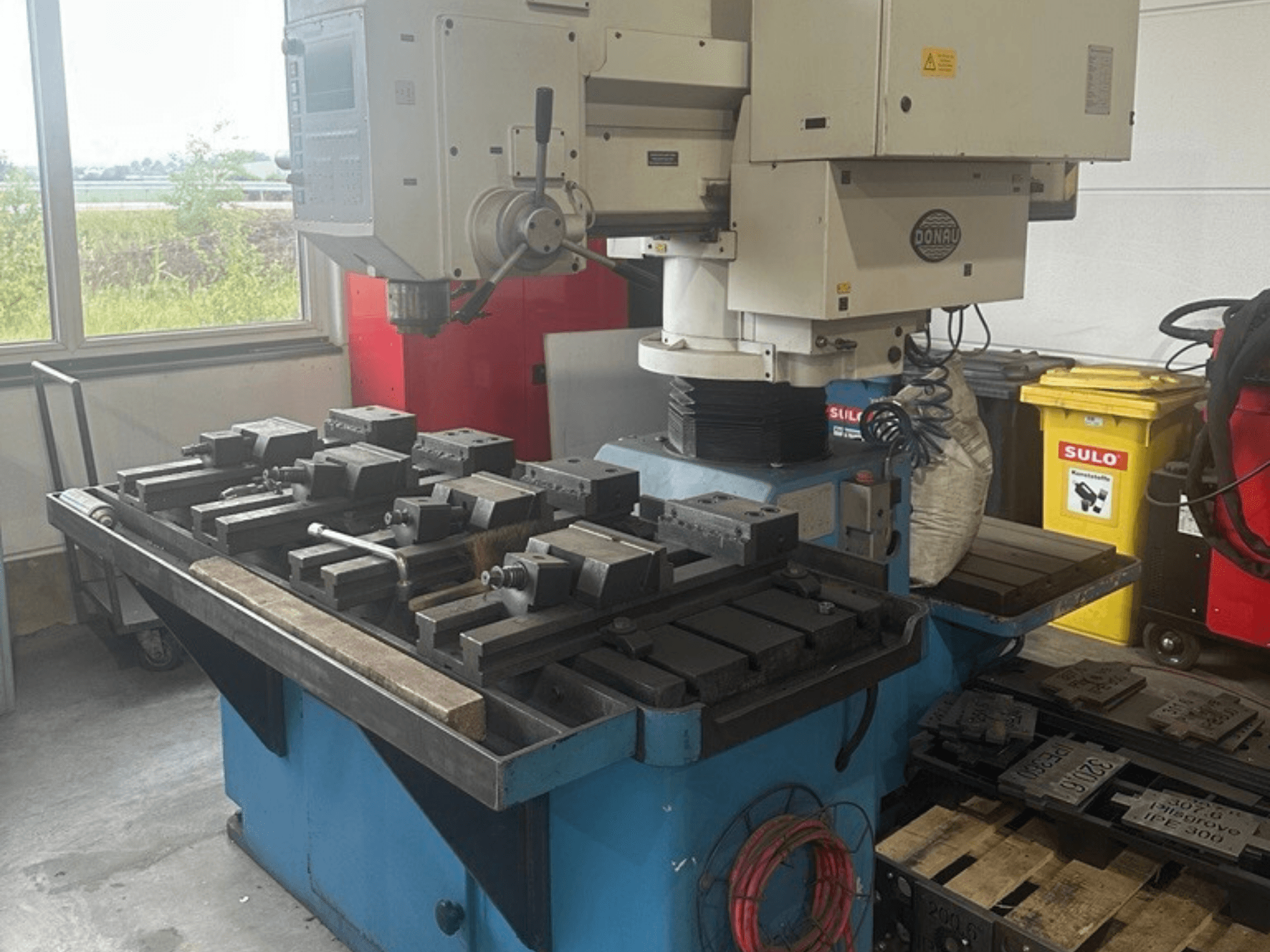

DONAU - Danumeric 440DE-MIL-DON-1997-00001

- Vrtací kapacita v plné oceli (St 60): průměr 40 mm

- Vrtací kapacita v litině (GG 22): průměr 50 mm

- Kapacita řezání závitů (ocel St 60): M 36

- Kapacita řezání závitů (litina GG 22): M 45

- Upínací kužel: SK 40 (DIN 69871, tvar A)

- Rozsah otáček vřetena: 15 – 2 800 ot./min (plynule nastavitelný)

- Motor vřetena (střídavý, s frekvenčním řízením): 5,5 kW

- Točivý moment vřetena: max. 250 Nm (konstantní v rozsahu 15 až 200 ot./min)

- Převodovka: 2stupňová s automatickým řazením (i_max 1:7)

- Posuv vřetena (osa Z): 5 – 2 000 mm/min (plynule nastavitelný)

- Zdvih vřetena (osa Z): 200 mm

- Posuvná síla / tlak vřetena: 12 000 N

- Zdvih sloupu / náboj (osa W): 410 mm

- Průměr sloupu: 195 mm

- Zdvih radiálního ramene: 750 mm

- Vrtací poloměr: min. 540 mm / max. 1 290 mm

- Rozměry standardního pracovního stolu: 600 x 1 200 mm (se 4 drážkami ve tvaru T o šířce 18 mm, rozteč 125 mm)

- Výška stolu: 900 mm

- Vzdálenost čela vřetena od stolu: 95 – 705 mm

- Vzdálenost od čela vřetena k podlaze: 995 – 1 605 mm

- Maximální rozměry obrobku: délka 2 950 mm x šířka 1 050 mm x výška 1 350 mm

- Rychlý posuv (osa X / Y): 7,5 m/min

- Rychlý posuv (osa Z): 5,0 m/min

- Rychlý posuv (osa W): 3,0 m/min

- Přesnost polohování (X, Y): ± 0,075 mm

- Opakovatelnost (X, Y): ± 0,030 mm

- Přesnost polohování (Z, W): ± 0,05 mm

- Opakovatelnost (Z, W): ± 0,03 mm

- Řídicí systém: 32bitové CPU CNC řízení (4 osy: X, Y, Z, W)

- Displej: 9" elektroluminiscenční displej (EL, podsvícený)

- Paměť programu: 2 000 NC bloků

- Rozhraní: V.24 / RS-232-C

- Provozní napětí: 400 V / 50 Hz

- Řídicí napětí: 24 V DC

- Připojené zatížení: 13,0 kVA

- Hmotnost stroje: cca 2 610 kg (se stolem 600 × 1 200 mm)
