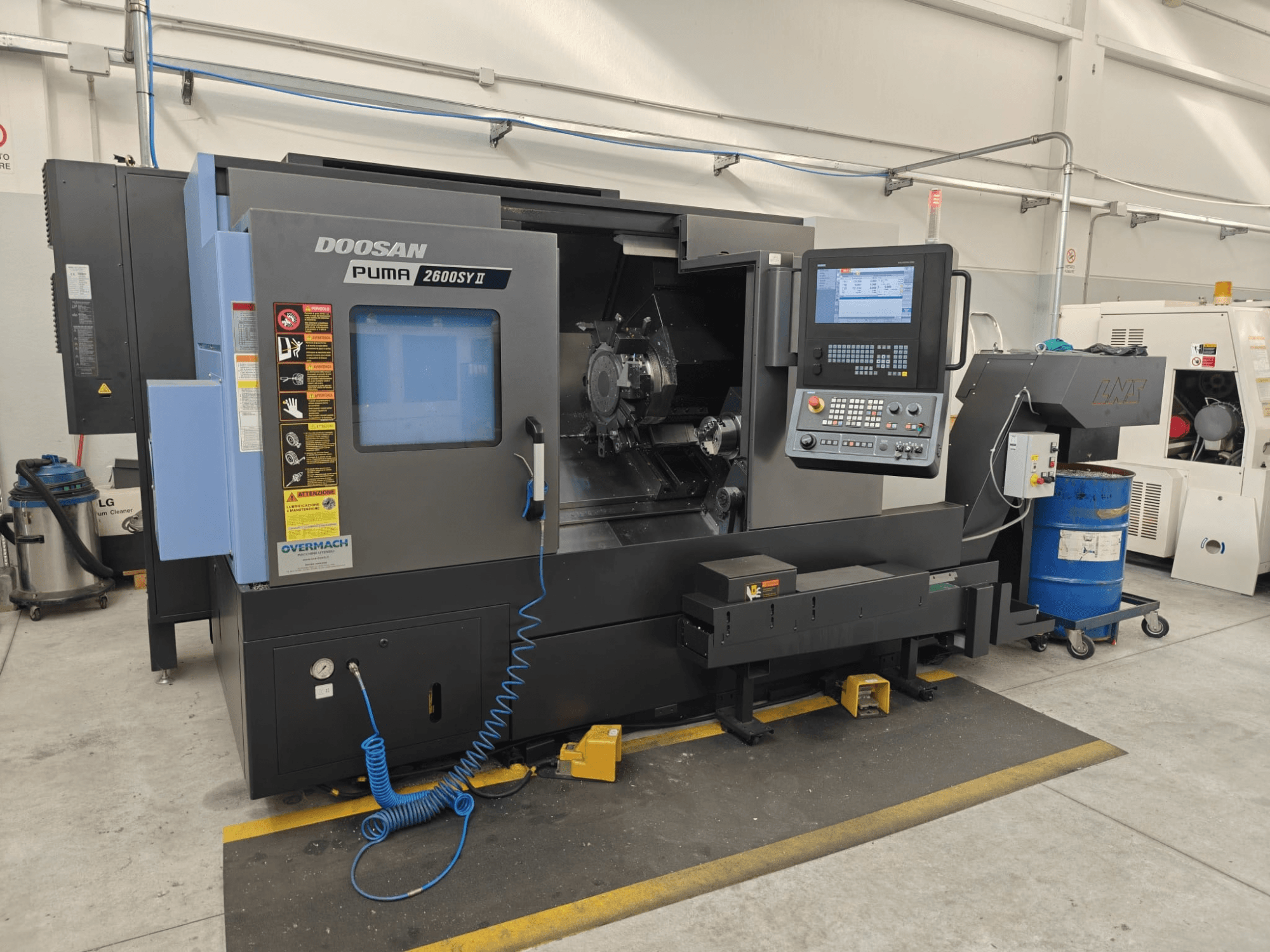

DOOSAN - PUMA 2600 SY IIIT-TUR-DOO-2020-00003

• Řízené osy: X, Z, Y, B, C1, C2

• Šikmá lože: 30°

Dráhy pojezdu a rychlý posuv

• Dráha osy B (vedlejší vřeteno): 830 mm

• Osa C1: ±360°

• Osa C2: ±360°

• Rychlopohyb (X / Z / Y / B): 30 / 30 / 10 / 30 m/min

Hlavní vřeteno

• Hrot vřetena: ASA A2-8

• Hydraulické upínací sklíčidlo: 254 mm, 3-čelisťové

• Max. točivý moment: 730 Nm

• Vrtání vřetena: 91 mm

• Vnitřní průměr tažné trubky: 82 mm

• Integrovaný vestavěný motor vřetena

• Rozlišení polohování C1: 0,001°

Pomocné vřeteno

• Hrot vřetena: ASA A2-5

• Hydraulické upínací sklíčidlo: 170 mm, 3-čelisťové

• Rozsah otáček: 60–6 000 ot./min

• Výkon motoru: 18,2 kW

• Max. točivý moment: 220 Nm

• Vrtání vřetena: 62 mm

• Vnitřní průměr tažné trubky: 50 mm

• Vestavěný motor

• Rozlišení polohování C2: 0,001°

• Zdvih vyhazovače obrobku: 120 mm

Obráběcí kapacita

• Max. výkyv nad ložem: 780 mm

• Max. výška nad předními dvířky: 680 mm

• Max. výška nad vozíkem: 630 mm

• Max. průměr soustružení: 376 mm

• Max. délka soustružení mezi hroty: 760 mm

• Max. průměr tyče, hlavní vřeteno: 81 mm

• Max. průměr tyče, pomocné vřeteno: 49 mm

• Kapacita excentrického frézování (osa Y): 105 mm (±52,5 mm)

• Max. hmotnost obrobku při volném vyložení: 260 kg

• Max. hmotnost obrobku při použití pomocného vřetena: 520 kg

Revolverová hlava a poháněné nástroje

• Typ revolverové hlavy: BMT-65

• Počet indexovacích pozic revolverové hlavy: 24

• Nástrojové pozice: 12 (všech 12 poháněných)

• Doba indexování: 0,15 / 0,65 s

• Rozměry soustružnického nástroje: 25 × 25 mm

• Kapacita vyvrtávacích nástrojů: Ø50 mm / Ø32 mm

• Otáčky poháněného nástroje: 50–5 000 ot./min

• Výkon poháněného nástroje: 4,1 / 7,79 kW

• Max. točivý moment poháněného nástroje: 79,8 Nm

• Kapacita upínání ER-32: Ø3–20 mm

• Pevné řezání závitů: Ano
