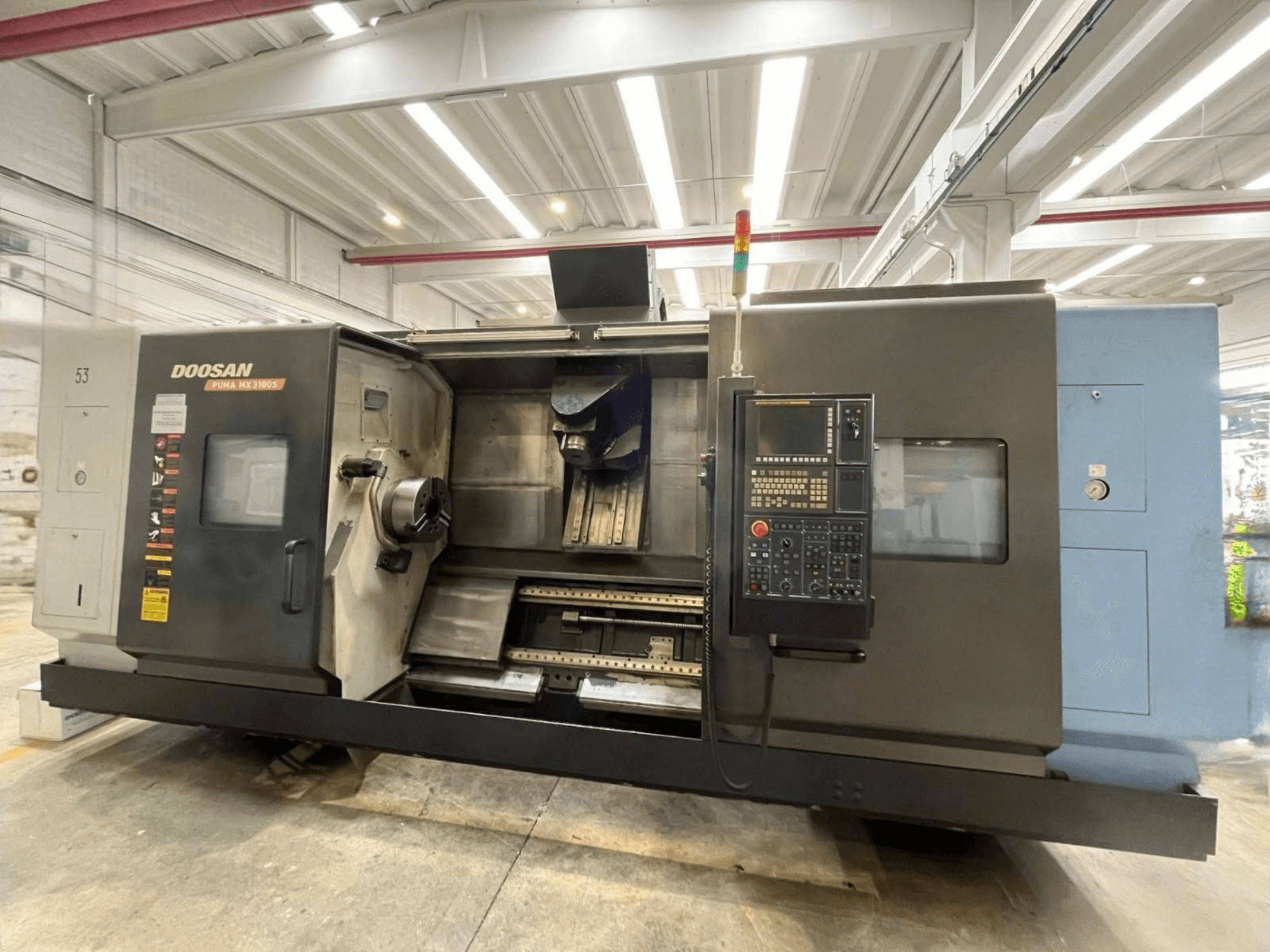

DOOSAN - PUMA MX3100IT-TUR-DOO-2012-00007

• Lože: Litina s lineárními válečkovými vedeními na všech osách

Levé vřeteno (hlavní)

• Hrot vřetena: ASA A2-11

• Sklíčidlo: hydraulické 3-čelisťové, Ø 315 mm

• Max. dostupný výkon při: 238 ot./min

• Max. točivý moment: 1 003 / 1 203 Nm

• Vestavěný motor vřetena; přední ložisko Ø 160 mm

• Vrtání vřetena: 115 mm; vnitřní průměr táhla: 103 mm

• Polohování C1: plynulé/interpolované, rozlišení 0,001°, hydraulické zajištění vřetena

Pravé vřeteno (podřazené)

• Hrot vřetena: ASA A2-8

• Sklíčidlo: hydraulické 3-čelisťové, Ø 254 mm

• Otáčky: 40–4 000 ot./min

• Výkon motoru (nízký/vysoký elektronický rozsah): 15/22 kW | 22/26 kW

• Maximální dostupný výkon od: 450 ot./min

• Max. točivý moment: 398 / 539 / 700 Nm

• Integrovaný motor vřetena; přední ložisko Ø 130 mm

• Vrtání vřetena: 86 mm; vnitřní průměr tažné trubky: 77 mm

• Polohování C2: plynulé/interpolované, rozlišení 0,001°, hydraulické zajištění vřetena

Pohyb os

• B (otočení horní revolverové hlavy): 240° (±120°)

• A (posuv vřetena vpravo): 1 550 mm

• C1/C2 (otočení vřetena): ±360°

Rychlý posuv / posuvy

• X1 / Z1 / Y: 36 / 36 / 26 m/min

• Osa A: 30 m/min

• Otáčky osy B: 42 ot./min

• Osy C1 / C2: 400 ot/min

• Posuv interpolace X1/Z1: až 500 mm/ot.

Otočná horní revolverová hlava / frézovací vřeteno

• Otočná hlava s pohonem osy B s vačkovým mechanismem Roller Gear Cam (RGC)

• Obrábění na levém i pravém vřetenu

• Rozlišení osy B: 0,001°; až 4osé simultánní obrábění s FANUC 31i-A

• Mechanické zajištění Hirth: natočení hlavy 5°; natočení vřetena pro vícebřité nástroje 30°

• Rozhraní vřetena: Capto C6 (dvojitý kontakt)

• Otáčky: 60–12 000 ot/min

• Výkon motoru (nízký/vysoký elektronický rozsah): 10/15/18,5 kW | 15/18,5/22 kW

• Max. dostupný výkon od: 1 500 ot./min; max. točivý moment: 64 / 96 / 118 Nm

• Vestavěný motor; vzduchový senzor pro potvrzení upnutí nástroje

• Centralizovaný chladicí systém; tuhé řezání závitů

Automatický měnič nástrojů

• Typ: Podlahová konstrukce, dvouramenná; posuvný zásobník s dlouhým posuvem v ose Z

• Pohony: servopohon ramene pro výměnu nástrojů a otáčení řetězu nástrojů

• Uhlový přípravek: Capto C6

• Doba výměny nástroje: nástroj-nástroj 1,8 s; třísky-třísky 10 s

• Max. průměr nástroje: 130 mm (sousední pozice prázdná) / 90 mm (sousední pozice obsazená)

• Max. délka nástroje: 400 mm

Obráběcí kapacita

• Max. výkyv přes lože: 1 000 mm

• Max. výška nad vozíkem: 700 mm

• Max. průměr soustružení od sklíčidla: 670 mm (horní hlava v poloze 0°) / 760 mm (horní hlava nakloněná)

• Max. délka soustružení mezi hroty: 1 500 mm

• Max. vzdálenost mezi čely vřeten: 1 540 mm

• Průchozí otvor na ose Y: Ø 230 mm (±115 mm)

• Max. průměr tyče: vlevo Ø102 mm; vpravo Ø76 mm

• Maximální hmotnost obrobku bez podpory: vlevo 400 kg; vpravo 220 kg

Chladicí kapalina a standardní výbava

• Vysokotlaké chlazení přes horní vřeteno: 12 bar

• Externí chladicí kapalina do horního vřetena: 8 bar

• Objem nádrže na chladicí kapalinu: 580 litrů

• Automatický mazací systém

• Centralizovaný hydraulický systém s vysoce účinným chladičem

• Elektrická skříň s tepelným výměníkem

• Osvětlení pracovní plochy; tříbarevná výstražná/stavová kontrolka

• Instalační vybavení; prohlášení o shodě s normami CE

Vlastnosti CNC FANUC 31i-A

• 10,4" barevný LCD displej; rozšířená klávesnice

• Ruční dialogové programování Guide-i

• Minimální programovatelný přírůstek: lineární 0,001 mm; rotační 0,001°

• Elektronické ruční kolečko: pevné a přenosné

• Kompenzace nástrojů: 499 párů

• Konstantní povrchová rychlost; tuhé řezání závitů

• Polární/válcová/šroubovicová interpolace; převod 3D souřadnic

• FANUC Custom Macro B; vnoření podprogramů do 10 úrovní

• Paměť programů: 512 KB; až 1 000 programů

• Rozhraní: RS-232C, slot pro paměťovou kartu, Ethernet

• Synchronizace levého a pravého vřetena

Doplňkové vybavení

• Odvod třísek: výklopný typ, výstup vpravo
