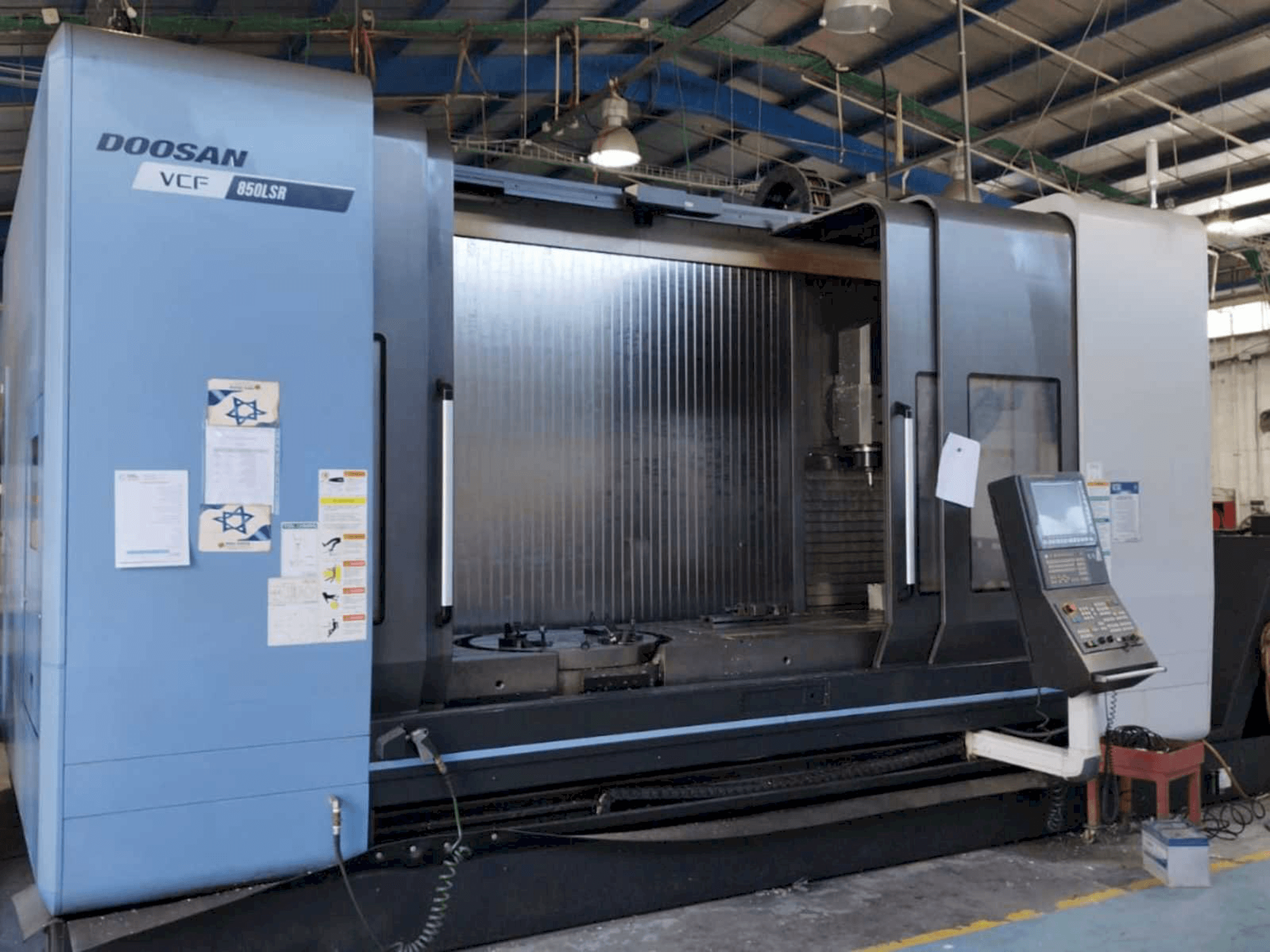

Vertikální obráběcí centrum Doosan VCF 850LSR.

Zobrazit v původním jazyce

Toto vertikální strojní centrum Doosan VCF 850LSR bylo vyrobeno v roce 2017 v Koreji. Je vybaven řídící jednotkou FANUC F31i-5AX a má 5 os. Stroj má otáčky vřetena 12000 ot./min a max. průměr nástroje 80 mm.

Přehled

Výrobce: DOOSAN
rok: 2017
MODEL: VCF 850LSR
typ aplikace: Frézování
Země umístění: Izrael
Typ stroje: Obráběcí centra (vertikální)
dostupnost: Prodáno
řídicí jednotka značky: FANUC
GINDUMAC ID: IL-MIL-DOO-2017-00001

Technické informace

Všeobecné údaje

Šířka: 3795 mm
Hloubka měření: 5440 mm
Výška měření: 3205 mm
Hmotnost stroje: 24000 KG

Řídící jednotka

Výrobce: FANUC
Model: F31i-5AX

Hlavní jednotka

Výkon motoru vřetena: 18.5/22 kw
Vřeteno: 12000
Zúžení nástroje: BT40
Počet os: 5

Pojezdy os

Osa X Pojezdy os: 3000 mm
Osa X Rapid Traverse: 40 m/min
Osy Y Pojezdy os: 850 mm
Osy Y Rapid Traverse: 40 m/min
Osa Z Pojezdy os: 800 mm
Osa Z Rapid Traverse: 40 m/min

Obrobek

Hmotnost obrobku: 3500 kg

Stůl

Vnější délka: 3500 mm
Vnější šířka: 870 mm

Nástroje

Maximální hmotnost: 8 kg
Maximální průměr nástroje: 80 mm
Maximální délka nástroje: 300 mm

Dodatečné informace

Výhody stroje

Výhody technického stroje:
- - Povrch stolu mm t-slot (5-150 x 18h8)
- - Max. Výška obrobku 900 mm
- - Vřeteno k povrchu stolu mm 100-900
- - Max. Točivý moment (25% ed) nm 204
- - Přenos výkonu - vestavěný pohon
- - Typ kužele iso #40, kužel 7/24
- - Max. Řezný posuv 20 000 mm/min
- - Polohování mm ±0. 005/plný zdvih
- - Opakovatelnost mm ±0. 002
- - Stopka nástroje mas403 bt-40
Kvalitativní výhody stroje:
- - Počet kapes: atc60

*Mezi uvedenými údaji a skutečnými hodnotami mohou být rozdíly, to by měl potvrdit obchodní zástupce.
