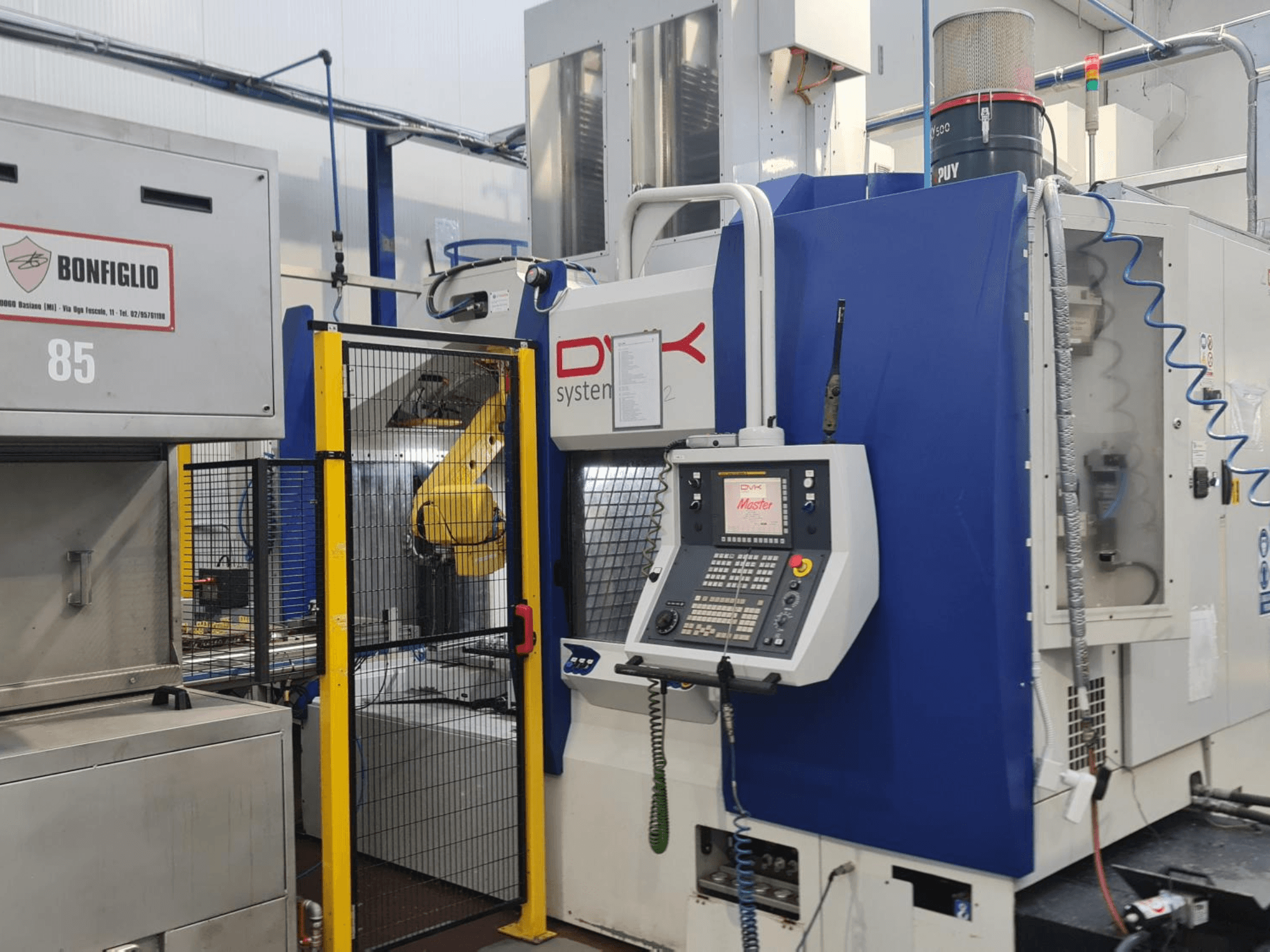

DVK - System Master IT-MIL-OTH-2020-00001

• CNC řízení: FANUC CNC s 10,4" barevným ovládacím panelem, PLC, připojením přes Ethernet, specializovaným softwarem pro stroj

• Certifikace CE

• Pracovní prostor:

  • Osa dvojitého otáčení upínacího svěráku: osa A plynule 360°, osa B plynule 360°

• Vřeteno:

  • Typ: elektrospindel OMLAT

  • Točivý moment: 80 Nm

  • Rozhraní nástroje: HSK-A63

• Zásobník nástrojů/ATC:

  • Automatický měnič nástrojů

  • Max. průměr nástroje: 70 mm (150 mm při volných sousedních pozicích)

  • Náhodný výběr nástroje

• Upínací systém:

  • Samostředící hydraulický svěrák s oboustranným otáčením

  • Zdvih čelistí: 50 mm

  • Upínací síla: 5 000–30 000 N

• Chlazení, mazání a přípojky:

  • Vřeteno s kapalinovým chlazením

  • Centralizované automatické mazání tukem

  • Pneumatický systém

  • Hydraulický systém

  • Vzduch-vodní výměník tepla

  • Systém tlakování stroje

• Údaje o stroji:

  • Instalovaný výkon: 55 kW

  • Napájecí napětí: 400 V / 50 Hz

Doplňkové vybavení

• Robotická automatizace:

  • Antropomorfní robot FANUC M20iA/20M, 6 os, nosnost 20 kg

  • Dvouchapový uchopovač Schunk PGN125

• Paletový systém:

  • Dva vertikální zásobníky palet

  • Rozměry palety: 480 × 300 mm

  • 54 paletových pozic na zásobník (standard)

• Odvod třísek/chladicí kapaliny:

  • Vnitřní chlazení skrz vřeteno

  • 60 µm kazetový filtr

  • Samočisticí filtr MAHLE 60 µm

  • Systém omývání pracovního prostoru typu „Rain“

  • Dopravník třísek s tažným řetězem a rotačním filtrem

  • Chladič chladicí kapaliny

  • Systém odsávání olejové mlhy

• Měření, monitorování a přesnost:

  • 3D rádiová sonda Marposs

  • Laserový přednastavovač nástrojů

  • Tepelná kompenzace na osách X, Y a Z

  • Optické měřicí pravítka na osách X, Y a Z

  • Monitorování životnosti nástrojů

  • Rozšířený pracovní souřadnicový systém (48 dodatečných offsetů)

  • Systém umělého vidění se 2 kamerami

• Vylepšené upínání:

  • Hydraulické upínání s regulací tlaku

• Součástí dodávky je přídavné vybavení:

  • Průmyslová myčka dílů Bonfiglio MROTOS 8555 4 E LRSA s integrovaným robotem

  • Systém pro bodové značení Automator ADP5090 s řídicí jednotkou AC500, integrovaný do robota:

    • Oblast značení: 50 × 90 mm

    • Pneumatická značkovací hlava

    • Připojení: Ethernet / USB / RS232 / RS485

    • Řídicí jednotka AC500 s dotykovým displejem

    • Rychlost značení až 10 znaků za sekundu

• Další informace o stroji:

  • Stroj prošel nedávno kompletním servisem/revizí u výrobce.

  • Součástí nedávného servisu u výrobce bylo také vřeteno.

  • Stroj byl vždy používán k obrábění hliníku.

  • Stroj v současné době není v provozu z důvodu změny typu vyráběných dílů.
