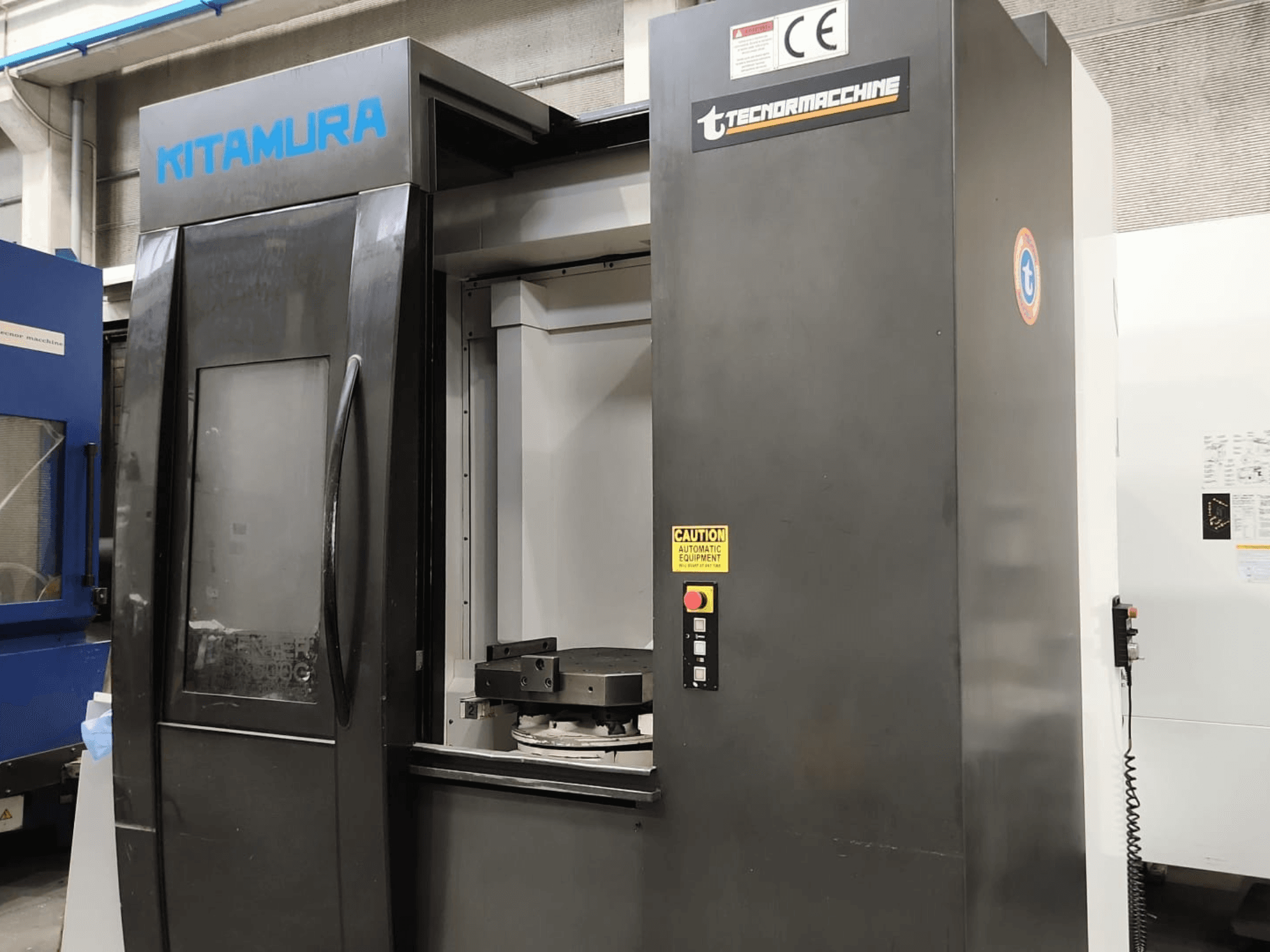

Kitamura - Mycenter HX500iGIT-MIL-KIT-2015-00001

• CNC řídicí jednotka: Arumatik-Mi

• Rozměry palety: 500 x 500 mm (19,7" x 19,7")

• Počet palet: 2

• Doba výměny palety: 8,8 s

• Max. průměr obrobku: Ø 800 mm (Ø 31,5")

• Max. výška obrobku: 1 100 mm (43,3")

• Rozsah pohybu osy B: 0–360° (plnohodnotná 4. osa, poháněná DD motorem)

• Rychloposuv osy B: 43 200 stupňů/min (120 ot./min)

• Vzdálenost povrchu stolu od středu vřetena: 50–850 mm (2,0"–33,5")

• Vzdálenost od středu stolu k čelu vřetena: 140–1 070 mm (5,5"–42,1")

• Způsob pohonu: ozubený převod, 4stupňový

• Max. točivý moment vřetena: 266,4 N·m (196,5 ft-lbs)

• Motor vřetena: 22 kW (30 HP AC / 15 min) / 15 kW (20 HP AC / trvale)

• Rychlost rychloposuvu (X/Y/Z): 60 m/min (2 362 ipm)

• Řezací posuv (X/Y/Z): 60 m/min (2 362 ipm)

• Kapacita zásobníku nástrojů: 50 nástrojů (pevný zásobník, náhodné obousměrné uspořádání)

• Typ upínání nástroje: CT(BT) 40 / HSK-A63 volitelně

• Max. průměr nástroje: Ø 95 mm (3,7") / Ø 170 mm (6,7") při prázdném sousedním držáku

• Max. délka nástroje: 600 mm (23,6")

• Doba výměny nástroje: 1,3 s

• Doba výměny mezi třískami: minimálně 3,8 s

• Lineární měřítka: Optická zpětná vazba s vysokým rozlišením na osách X/Y/Z

• Rotační měřítko: Přímá zpětná vazba z rotačního enkodéru s vysokým rozlišením (0,02 s) na ose B

• Řízení tepelného posunu: Inteligentní pokročilý řídicí systém

• Objem nádrže na chladicí kapalinu: 700 litrů

• Požadavky na napájení: 55 kVA, 200 V AC, 3fázové

• Požadavky na vzduch: 0,5 MPa, 410 l/min (90 psi, 14 cfm)

Doplňkové vybavení

• Chlazení skrz vřeteno: Vysokotlaký vnitřní chladicí systém s tlakem 20 bar (RCM 20 bar)

• Dopravník třísek: škrabkový / dvoupatrový typ

• Snímač nástroje v pracovní oblasti: Snímač přítomnosti nástroje Renishaw / laser uvnitř pracovní oblasti
