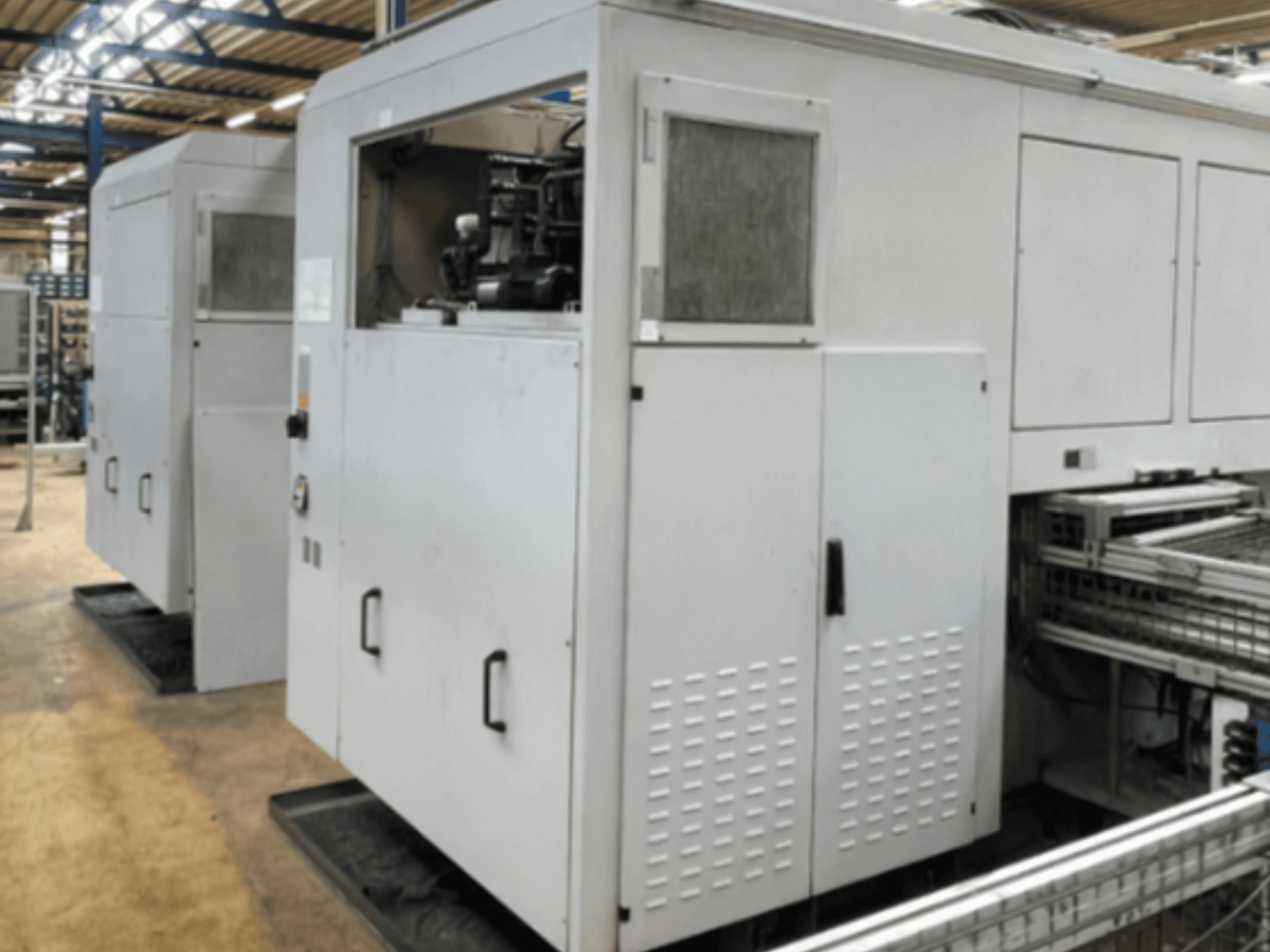

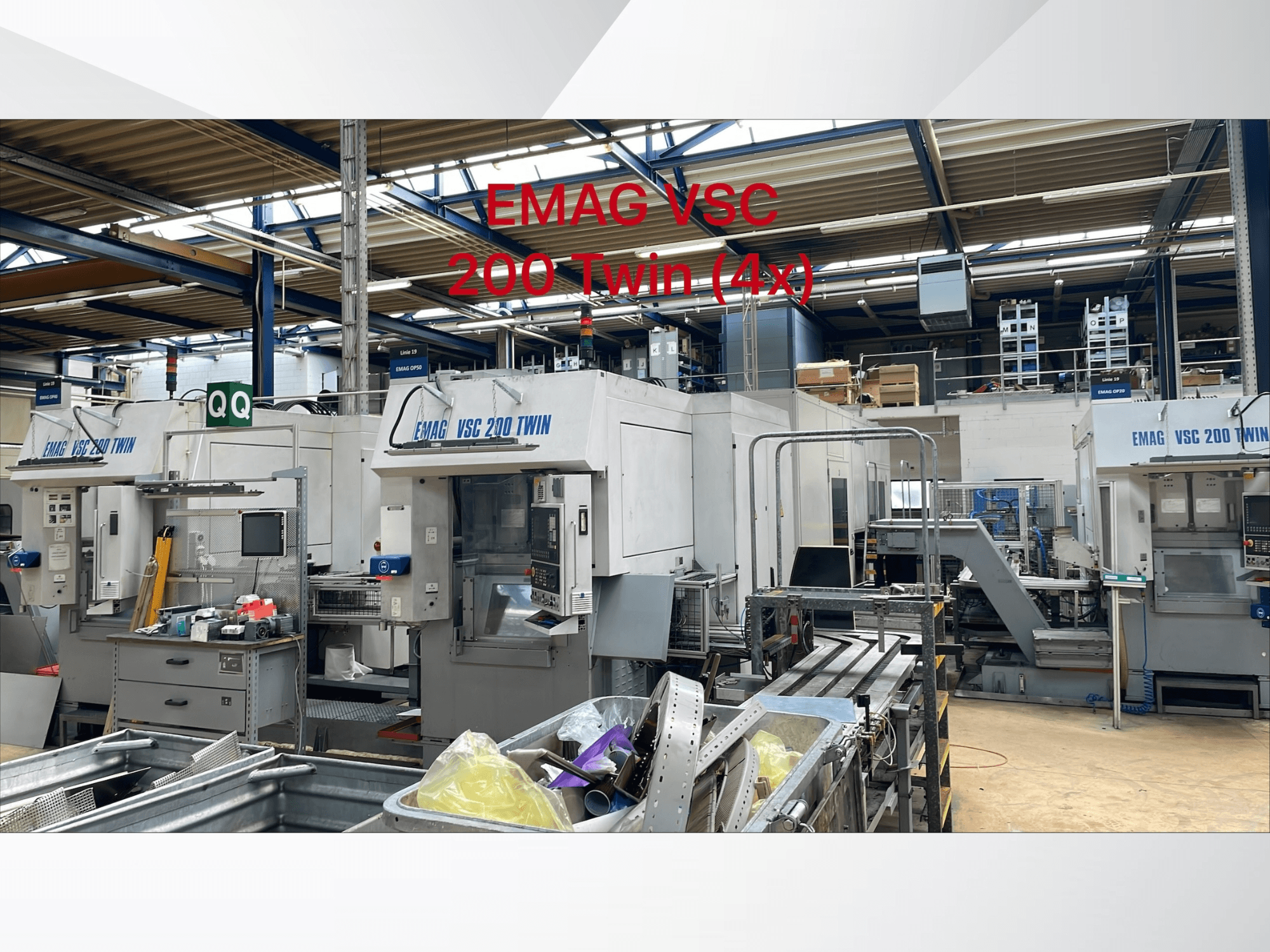

EMAG - VSC 200 TWIN OP 10DE-TUR-EMA-2005-00001

• Typ operace: OP 10

• Současné obrábění dvou obrobků: Ano

• Nezávislé pohony os X a Z: Ano

• Nezávislé měřicí systémy: Ano

• Maximální průměr sklíčidla: 200 / 250 mm

• Průměr kývání: 260 mm

• Maximální průměr obrobku: 200 mm

• Doba načítání: 2-4 s

• Průměr ložiska předního vřetena: 100 mm

• Maximální otáčky vřetena: 6 000 ot/min.

• Typ hlavního pohonu: Asynchronní motor

• Výkon vřetena 40% Pracovní cyklus: 39 kW

• Výkon vřetena ve 100% pracovním cyklu: 28 kW

• Točivý moment 40% pracovní cyklus: 460 Nm

• Točivý moment 100% pracovní cyklus: 460 Nm 340 Nm

• Plný výkon k dispozici od: 800 otáček za minutu

• Rychlý posuv osy X: 45 m/min

• Rychlý posuv osy Z: 30 m/min

• Posuvná síla X/Z: 11 kN

• Průměr kuličkového šroubu X/Z: 50 / 40 mm

• Tool Stations: 2 × 8

• Standardní držák nástroje: 8 × 8 mm: DIN 69 880

• Průměr stopky nástroje: 40 mm

• Doba indexace revolveru: 0,3 s

• Materiál lůžka stroje: Materiál: polymerní beton MINERALIT®

• Provozní napětí: 400 V

• Řídicí napětí DC: 24 V

• Řídicí napětí AC: 230 V

• Frekvence: 50 Hz

• Připojené zatížení: 66 kW

• Pojistková ochrana: 160 A

• Přibližná hmotnost stroje: 12 000 kg

• Elektrická norma: VDE 0113

• Dostupné řídicí systémy: FANUC 31i / 32i, Siemens SINUMERIK 840 D, Bosch Rexroth MTX.

• Automatické vkládání a vykládání obrobků: Ano

• Vertikální upínání obrobků: Ano

Technické specifikace se mohou mírně lišit, protože se jedná o stroje vyráběné na zakázku!
